جزئیات محصول:
پرداخت:
|
| استاندارد: | IEC60884 | ایستگاه: | ایستگاه تک |
|---|---|---|---|
| بار: | 4N | ضربه: | 9 میلی متر |
| نمونه آزمون: | آستین عایق | نرخ بی ارزش: | 30 حرکت در دقیقه |
| برجسته: | ,,electrical plug tester |
||
IEC60884 Clause 24.7 آستین های آستین پین سوزی دستگاه تست ساییدگی تجهیزات آزمایشگاهی IEC
استاندارد: IEC 60884-1 2013 بند 24.7 و شکل 28، BS1363-1 شکل 9
کاربرد: این دستگاه برای تست مقاومت مقاومت سایش آستین عایق پین های پلاگین استفاده می شود
نمونه آزمون: عایق پین های پلاگین
ویژگی: دستگاه شامل قرار دادن افقی پرتو و حرکت خطی صندلی است که در آن، پرتو به پایان می رسد با قطر 1 میلی متر کوتاه سیم فولاد خم شده به سر U شکل (U شکل دو عمودی ثابت بر روی پرتو)، سیم U-shaped bottom 6mm بخش خطی است. فشاری 6 میلیمتر بر روی آستین عایق پلاستیکی، موتور محرک صندلی گیره پیچ نصب شده برای انجام حرکت مجدد جلو و عقب، انجام آزمون تست سایش به عایق آستین از پین های پلاگین.
پارامترها :
| مورد | پارامتر |
| منبع تغذیه | AC220V 50Hz |
| ایستگاه | ایستگاه تک |
| بار تست | 1 ~ 999999، از پیش تعیین شده |
| نرخ ریزش | 30 حرکت در دقیقه |
| بار | 4N |
| سکته مغزی | 9mm، حدود 7mm خراش در عایق عایق |
| سیم فولادی | قطر 1mm، طول موثر 6mm |

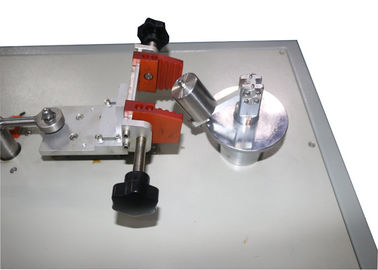

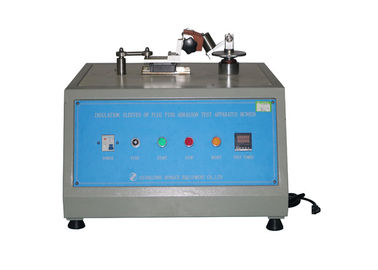

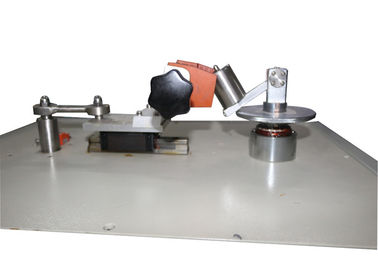

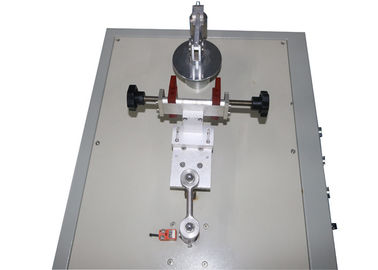

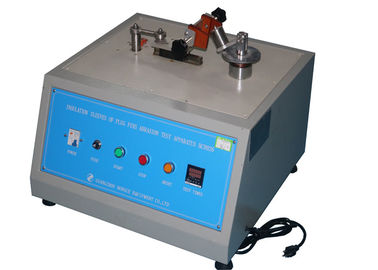

تصویر برای مرجع:
شرح استاندارد:
پین های پلاگین که با آستین های عایق بندی شده ارائه می شوند، با استفاده از یک دستگاه تحت آزمایشات زیر قرار می گیرند.
دستگاه تست شامل یک پرتو افقی قرار دارد که در مورد نقطه مرکزی آن، یک طول کوتاه سیم فولاد، قطر 1 میلیمتر و به شکل U شکل خم شده است، پایه ی U مستقیم است، در هر دو طرف به طور پیوسته متصل است ، به یک انتهای پرتو، به طوری که قسمت مستقیما در زیر پرتو قرار دارد و موازی با محور محور چرخش پرتو است.
پلاگین توسط یک گیره مناسب در چنین موقعیتی نگه داشته می شود که بخش مستطیلی سیم فولادی روی پین پین قرار دارد، عمود بر آن. پین به پایین به سمت پایین در زاویه 10 درجه به سمت افقی قرار دارد.
پرتو بارگذاری شده است به طوری که سیم نیروی 4N بر روی پین اعمال می شود.
پلاگین به عقب و جلو در جهت افقی در هواپیما محور پرتو حرکت می کند، به طوری که سیم در طول پین خرج می شود. بنابراین طول پره ای که در نتیجه ریزش می شود تقریبا 9 میلی متر است که حدود 7 میلی متر بالای آستین عایق ، تعداد حرکات جادویی 20000 (در هر جهت 10000 است) و میزان عملیات 30 حرکت در دقیقه است.
آزمون بر روی یک پین از هر نمونه ساخته شده است.
پس از آزمون، پین باید هیچ آسیبی نداشته باشد که ممکن است بر ایمنی تأثیر بگذارد و یا استفاده بیشتر از پلاگین را مختل کند، به ویژه، آستین های عایق نباید از سوراخ یا خم شدن استفاده کنند.
