محل منبع: | ساخته شده در چین |
نام تجاری: | HongCe |
گواهی: | CE, ROSH, FCC(cost additional) |
شماره مدل: | HJBD01 |
مقدار حداقل تعداد سفارش: | ۱ عدد |
---|---|
قیمت: | Negotiatable |
جزئیات بسته بندی: | تخته سه لا |
زمان تحویل: | 3 ماه |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قطعه کار: | رله برق | گاز ردیاب: | هلیوم |
---|---|---|---|
نوع اتاق وکیوم: | نوع زنگ | چرخه آزمایش: | 90/5 قطعه |
نرخ رد: | 1.0 × 10-9Pa.m3 / sec | ||
برجسته: | ,,helium leak testing |

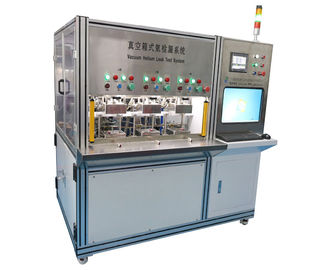

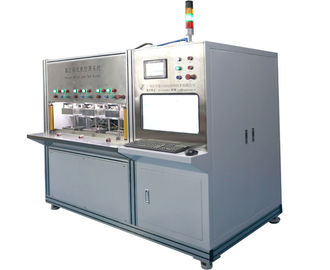

سیستم تشخیص نشت هلیم خلاء برای رله قدرت انرژی وسایل نقلیه جدید
این تجهیزات دارای 3 اتاق خلاء است که در کنار هم کار می کنند، بنابراین تنها یک اپراتور میتواند تجهیزات را اداره کند.

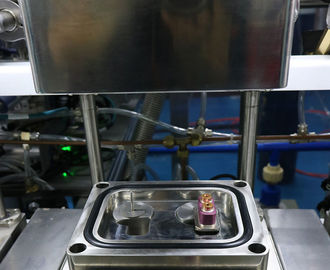

قطعه کار به صورت خودکار در یک محفظه خلاء تشخیص داده می شود. محفظه خلاء ساختار نوعی زنگ را می پذیرد و می تواند به طور خودکار باز و بسته شود. اپراتور فقط نیاز به بارگیری و بارگیری قطعات را دارد و بارگیری و تخلیه ساده و راحت است.
حداکثر 5 قطعه کار در یک محفظه در محفظه خلاء نصب می شود. اگر نیازی به نصب 5 قطعه وجود ندارد، می توان سوراخ های نصب سوراخ مربوطه را با شاخه ها وصل کرد.
تشخیص نشتی INFICON آلمان برای بازرسی مورد استفاده قرار می گیرد و حداکثر دقت تشخیص نشتی می تواند به 5 x 10 -12 Pa.m3 / s برسد. نشت ناخالص و نشت خوب می تواند در طول فرایند تشخیص شناسایی شود، صرفه جویی در مصرف گاز هلیوم.
سیستم پمپ خشن، پمپ خوب و پمپ شناسایی نشت را با پمپ های خلاء نام تجاری وارد کرده و برای دستیابی به دقت تشخیص نشتی از 10 تا 9 Pa.m3 / sec و 90 ثانیه چرخه تشخیص استفاده می شود. خلاء گروه پمپ نشت می تواند به 10-6Pa برسد. HongCe دارای تجربه در سیستم های تشخیص نشت هلیوم اتوماتیک با دقت 10-10 Pa.m3 / sec است.
فاصله کوتاه بین شیر و قطعه کار برای کاهش هزینه تولید کافی است. اتصال بین قطعه کار و تجهیزات یک فیلتر برای جلوگیری از آلودگی در قطعه کار از گرفتگی شیر.
این سیستم توسط PLC کنترل می شود. و اطلاعات متنوعی را در صفحه نمایش 10 اینچی لمسی نشان می دهد.
با یک رایانه و با سیستم دو بعدی خواندن کد و سیستم ذخیره سازی اطلاعات: همراه با خواننده کد دو بعدی اسکن و یک کامپیوتر، داده های قطعه کار، کد محصول، زمان تشخیص، اپراتور، تولید کل، عملکرد خوب، و نه عملکرد خوب، و غیره توسط کد دو بعدی، و می تواند فایل های EXCEL صادرات، نرم افزار مدل های مختلف برای پاسخگویی به مشخصات و حافظه پارامتر است. عملیات ساده و راحت است.
با حفاظت ایمنی، عملیات اضطراری و تنظیم مجدد.

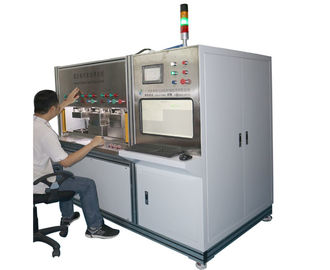

طراحی تجهیزات مطابق با شرایط ارگونومی.
شاخص های فنی اصلی:
قطعه کار | رله برق خودرو الکتریکی (سطح محصول مورد بررسی باید تمیز و خشک شود.) |
نوع اتاق خلاء | نوع بل |
اندازه اتاق خلاء | 140 * 450 * 140 میلیمتر |
تعداد اتاق خلاء | 3 |
تعداد ثابت | 3 مجموعه، 1 مجموعه برای هر اتاق خلاء یک تا پنج محصول می تواند در یک مجموعه از وسایل در یک زمان نصب شود، موقعیت های خالی با شاخه ها وصل می شوند اگر فقط یک قطعه کار در محفظه نصب شده باشد، سوراخ نصب چهار قطعه کار دیگر با شاخه ها متصل می شود. اتصال بین ثابت و قطعه کار سریع و اتوماتیک است. هنگامی که محصول تغییر می کند، بایستی جابجایی جایگزین شود (تبادل وسایل باید طی 10 دقیقه تکمیل شود) |
گاز برای آزمون نشت خوب | هلیم |
فشار گاز برای آزمون نشت خوب | <0.7MPa قابل تنظیم |
بازیابی هلیم | نه (اختیاری) |
تست چرخه | 90s / 5pcs (3 محفظه خلاء کار، هر اتاق شامل 5 عدد، به طور متوسط هر 90 ثانیه به پایان رسید 5 تشخیص محفظه، از جمله بار 20 بار بارگیری و بار تخلیه) |
نرخ رد شدن | 1.0 × 10 -9 Pa.m 3 / ثانیه |
