اتاق خلاء: | 2 | گاز ردیاب: | هلیم |
---|---|---|---|
نقطه رد: | 2 گرم در سال | زمان چرخه: | 100s / اتاق |
بازیابی هلیم: | نرخ بازیابی ≥95٪ | قطعه کار: | خازن خودرو و اواپراتور |
برجسته: | ,,helium leak test equipment |

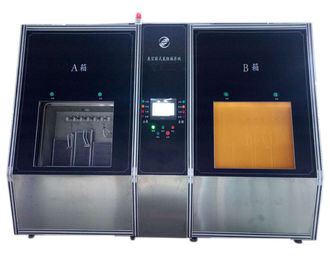

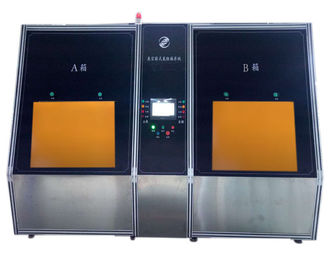

سیستم تشخیص نشت هلیم خلاء برای خازن و بخار خودرو

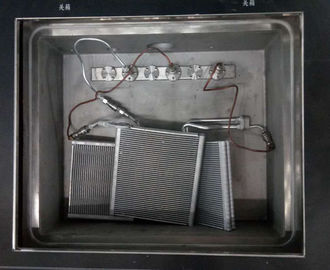

سیستم تشخیص نشت هلیوم اتاق خلاء دارای دو اتاق خلاء است که دو جعبه خلاء کار می کنند. قطعه کار در یک محفظه خلا قرار داده شده و با اتصال دهنده های سریع متصل می شود. پس از آن دکمه DOORCLOSE در محفظه خلاء در همان زمان فشار داده می شود. درب به طور خودکار بسته شده و چرخه تست شروع می شود. محافظ گریت در هر دو طرف درب محفظه محفظه نصب می شود تا اطمینان حاصل شود که هیچ جسم ای که با حرکت درب درب در هنگام بسته شدن درب ها تداخل ایجاد می کند وجود ندارد.
هنگامی که یک درب بسته شده است، چرخه تشخیص این اتاق شروع می شود. در این لحظه اپراتور می تواند به اتاق دیگر برای عملیات بروید.
پارامترهای فنی:
قطعه کار | خازن خودرو و اواپراتور | |||
اتاق خلاء | یک اتاق (کندانسور تست) | اتاق (اواپراتور تست) | ||
اندازه | 750X620X220mm | اندازه | 750X620X220mm | |
ایستگاه های کاری | 6 | ایستگاه های کاری | 3 | |
فشار برای آزمایش نشت نشت | نیتروژن / فشرده هوا 3.5 MPa (قابل تنظیم به پایین) | |||
گاز ردیاب | هلیم | |||
نقطه رد | 2 گرم در سال | |||
فشار آزمون تست نشتی | 4.0 MPa (قابل تنظیم به پایین) | |||
زمان چرخه | 100s / اتاق | |||
بازیابی هلیم | نرخ بازیابی ≥95٪ |
پیکربندی اصلی:
پمپ خلاء | BAOSI |
خلاء سنج | INFICON |
آشکارساز نشت | سالم |
دریچه الکترومغناطیسی | پارکر |
سنسور فشار | DANFOSS |
PLC | OMRON |
صفحه لمسی | WEINVIEW |
اجزای الکتریکی | فوجی، اسنایدر، میتسوبیشی و غیره |
آشکارساز غلظت هلیوم | HongCe |
سیستم ما یک روش کالیبراسیون اتوماتیک دارد که باعث می شود کالیبراسیون دقت منظم انجام شود. سیستم کالیبراسیون دقیقا میزان نشت ناشی از قطعه کار را تعیین می کند.
بازرسی روزانه سیستم: استاندارد اندازه گیری نشت استاندارد (که به بازرسی روزانه اختصاص دارد) شبیه سازی قطعه کار برای بازرسی و پردازش کالیبراسیون در خط دقت سیستم، می تواند به طور کامل اطمینان از ثبات دقت سیستم و قابلیت اطمینان از عملیات
اندازه گیری نشت استاندارد
منوی اصلی و دکمه های عملکرد بر روی صفحه نمایش می باشد، می توان:
* نگهداری دستی
* تنظیم پارامتر
* نظارت بر وضعیت تست:
* زنگ خطا و تشخیص خود
* آمار تولید اطلاعات
نرم افزار
تشخیص هلیوم خلاء:
هنگامی که تخلیه محفظه خلاء به فشار تشخیص نشت تنظیم شده و در عین حال تخلیه قطعه کار در جعبه تکمیل شده است، سیستم سیگنال هلیوم را در محفظه خلاء تشخیص می دهد و برای این سیگنال صفر را مهار می کند و سپس قطعه کار با گاز هلیوم 4.0 Mpa (قابل تنظیم به پایین) پر می شود. هنگامی که فشار هلیم در قطعه کار به مقدار تعیین شده می رسد، تشخیص فرایند آشکارساز نشت به قطعه کار.
اگر آشکارساز نشت یک سیگنال هلیوم پیدا کند که بیش از مقدار تعیین شده است، نشان می دهد که یک نشت خوب در قطعه کار وجود دارد. سیستم یک زنگ نشت را منتشر می کند. اپراتور دکمه تأیید را فشار می دهد، سپس بعد از اتمام فضای خنک کننده به طور خودکار باز می شود. اپراتور می تواند اتصال سریع را از قطعه کار جدا کند، قطعه کار را تخلیه و به ترتیب علامت گذاری کند.
اگر آشکارساز نشت سیگنال هلیم را که بیش از مقدار تعیین شده پیدا نکنید، نشان می دهد که قطعه قطعه شناسایی نشت نداشته، سیستم صدای PASS را می دهد و هلیم قطعه کار به طور خودکار بازیابی می شود. در همان زمان که هلیم بازیافت می شود، سیستم اتاق خلاء را با هوا پر می کند. هنگامی که فشار محفظه خلا به فشار اتمسفر افزایش می یابد و روند بازیابی هلیم قطعه کار کامل می شود، درب اتاق خلاء به طور خودکار باز می شود و روش تشخیص کامل می شود.
