ولتاژ خروجی ولتاژ خروجی کم ولتاژ IEC61621 کم ولتاژ Curren مقاومت الکتریکی AC 0-20 KV ظرفیت برق 2 کیلو وات

ولتاژ خروجی ولتاژ خروجی کم ولتاژ IEC61621 کم ولتاژ Curren مقاومت الکتریکی AC 0-20 KV ظرفیت برق 2 کیلو وات

استاندارد

IPC650، IEC 61621، ASTMD495، مناسب برای JEC 149، UL 746A و سایر روش های آزمون.

کاربرد

ارزیابی مقاومت قوس مواد عایق مانند پلاستیک، چسب های رزین و لاک های عایق برای لوازم الکتریکی، وسایل الکتریکی و وسایل الکتریکی خانگی و غیره

نمونه آزمون

این عمدتا به مواد عایق جامد مانند: پلاستیک، فیلم، رزین، میکا، سرامیک، شیشه، روغن های عایق، رنگ عایق، کارتن و دیگر مقاومت در برابر مقاومت در برابر قوس قابل اجرا است.

شرح فرآیند تست

پارامترهای فنی

1، ولتاژ ورودی: AC 220 V

2، ولتاژ خروجی: AC 0-20 KV؛

3، ظرفیت برق: 2 کیلو وات

4، روش های آزمون: قوس متناوب، قوس مداوم

5، آزمون جریان: 10MA-20MA-30MA-40MA اختیاری است

6، خطای کنترل ولتاژ آزمون: بهتر از 2٪

7، زمان خطا: <5ms

8، ولتاژ آزمون به طور مداوم قابل تنظیم است: 0-20 KV

9، دقت کنترل فعلی: بهتر از ± 10٪

10، دقت آزمون فعلی: بهتر از ± 1.5٪

11، فشار آزمون فعلی: 0.5 ± 0.05N

12. مشخصات الکترودهای: الکترودهای صفحه فولاد ضد زنگ 25.4mm * 12.7mm * 0.15mm

الکترود فولاد تنگستن ¢ 2.4mm * 70mm

زاویه تنظیم الکترود 110 درجه

وزن الکترود: 50 گرم

13، فاصله الکترود: 6.35 ± 0.1 میلیمتر (قابل تنظیم)

14، اقدامات امنیتی: (1) حفاظت بیش از حد فشار

(2) محافظت بیش از حد جریان

(3) محافظت از اتصال کوتاه

(4) حفاظت باز درب امنیتی

(5) حفاظت از سوء استفاده از نرم افزار

پیکربندی اصلی

1، میزبان آزمون

2، 20،000 ولت ژنراتور ولتاژ بالا

3، دستگاه تنظیم کننده ولتاژ میکرو رایانه ای مجموعه ای (حالت سریال)

4، مجموعه ای از خرید ولتاژ و دستگاه های خرید فعلی

5، آزمایش الکترود: دو مجموعه

6، یک نوع تخلیه (نوع رزین)

7، اندازه گیری مقاومت قوس کامپیوتر و نرم افزار کنترل

8 مجموعه ای از ابزار اندازه گیری و کنترل خاص

9، یک چاپگر جوهر افشان رنگی

10 مجموعه ای از CD برنامه

11، دستورالعمل محصول محصول

12، گواهی

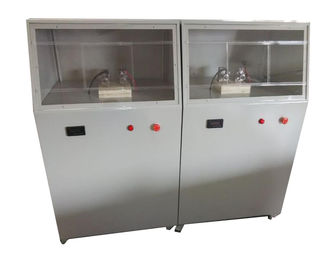

تصویر برای مرجع
