| محل منبع: | چین |
| نام تجاری: | HongCe |
| گواهی: | Calibration certificate (cost additional) |
| شماره مدل: | HB6204 |
| مقدار حداقل تعداد سفارش: | ۱ عدد |
|---|---|
| قیمت: | Negotiation |
| جزئیات بسته بندی: | تخته سه لا |
| زمان تحویل: | 45days |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 10 مجموعه / ماه |
| ارزیابی نیروی سینمایی: | 300 کیلوگرم | نیروی شوک ارزیابی شده: | 600 کیلوگرم |
|---|---|---|---|
| محدوده فرکانس: | 5 ~ 4000 هرتز | جابجایی ضربه: | 25.4 میلی متر |
| حداکثر شتاب: | 981 متر / ثانیه | عظیم از عناصر متحرک: | 3 کیلوگرم |
| برجسته: | دستگاه تست باتری,محفظه آزمایش باتری |
||
ال سی دی نمایش موج نیمه سینو 300kgf باتری تست تجهیزات تست آزمایشی ارتعاشات
استاندارد
IEC62133 بند 7.2.2، IEC60086-4 بند 6.4.3، IEC 60086-1، GB / T 31241-2014 و غیره
برنامه های کاربردی
آزمایش ارتعاش می تواند برای پیدا کردن زود هنگام خرابی باتری، شبیه سازی شرایط واقعی بررسی و تست مقاومت ساختاری. این محصول طیف گسترده ای از برنامه های کاربردی، منطقه کاربرد گسترده و نتایج آزمون قابل توجه و قابل اعتماد است. این لرزش مخصوص باتری برای تولید کنندگان باطری، ادارات بازرسی کیفیت و موسسات تحقیقاتی است. ابزار آزمایش. این دستگاه برای آزمایش انواع مختلف سلول های تک و بسته های باتری مانند شارژ گنج، یون لیتیوم، هیدروژن نیکل، کادمیوم نیکل، اسید سرب و فلز هیدرید نیکل مناسب است.
آزمایش ارتعاش همچنین می تواند برای آزمایش خستگی محصولات برای ارزیابی عمر محصول استفاده شود.
مولفه های
| سیستم لرزش | |
| ارزیابی نیروی سینمایی | 300 کیلوگرم |
| ارزیابی نیروی تصادفی | 300 کیلوگرم |
| نیروی شوک ارزیابی شده | 600 کیلوگرم |
| محدوده فرکانس | 5 ~ 4000 هرتز |
| حداکثر جابه جایی | 25.4 میلی متر |
| جابجایی ضربه | 25.4 میلی متر |
| حداکثر سرعت | 2 متر / ثانیه |
| حداکثر شتاب | 981 متر / ثانیه |
| قطر شعاعی | Φ150 میلیمتر |
| اولین فرکانس رزونانس | 2900Hz |
| حداکثر پیچش غیر عادی | > 196 نانومتر |
| عظیم از عناصر متحرک | 3 کیلوگرم |
| نقطه اتصال بار | 13 نقطه اتصال |
| اندازه پیچ اسکرو (استاندارد) | M8 |
طرح پیچ اسکرو (قطر، مربع) | Φ60mm 6 قطعه، Φ120mm 6 قطعه |
| فرکانس جداسازی ارتعاش محوری | <3Hz |
| حداکثر بارگذاری | 120 کیلوگرم |
| نشت مغناطیسی | <3mT (≤1mT اختیاری برای نیاز خاص) |
ابعاد (بدون قوس) (L × W × H) | 764 میلیمتر × 530 میلیمتر × 660 میلیمتر |
وزن | 490 کیلوگرم |

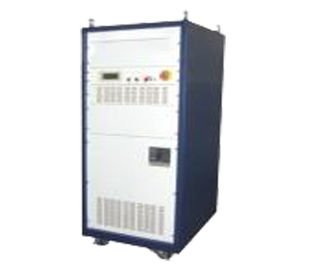

| تقویت کننده توان | |
قدرت | 3 کیلو وات |
| نسبت سیگنال به نویز | > 65dB |
| نوع تقویت کننده | تقویت کننده قدرت دیجیتال ON / OFF |
| نمایشگر قدرت تقویت کننده | با زنگ هشدار و دستگاه های حفاظتی برای نمایشگر LCD بیش از جریان، بیش از ولتاژ، دما و غیره. و ولتاژ، حفاظت فعلی برای سینوسی، RMS تصادفی |
| ماژول منطق تقویت کننده قدرت | پانل کنترل اصلی تقویت کننده کنترل CPU را با کنترل خود بازرسی کنترل می کند. |
| تقویت کننده با عملکرد حافظه گسل | با تابع حفظ اشتباه، به راحتی می توانید دلیل گسل را بررسی کنید. و زمان تست کامل، زمان آخرین آزمایش زمان چک در دسترس است |
| حفاظت از سیستم | توابع شامل: بیش از ولتاژ، تحت ولتاژ، فاز پیش فرض، گسل منطقی، حفاظت از ماژول قدرت، درجه حرارت ماژول قدرت، بیش از جریان، بیش از ولتاژ، سوس قدرت، displacement bench، دمای نیمکت، حفاظت مدار اتصال خارجی. هر گسل رخ می دهد، خروجی بسته است. در همین حال با نگرانی |
تقویت کننده | تکنولوژی ماژول فیلد ترانزیستور MOSFET، ماژول منطقی با نمونه برداری زمان واقعی پردازنده میکرو پردازنده، حفاظت، صفحه نمایش LCD، مدت زمان رکورد، حالت خطا، حداکثر خروجی، مطابق با الزامات CE، پذیرش؛ تقویت کننده قدرت با IGBTmodule. |
| ولتاژ خروجی رتبه | 120Vrms |
| کارآیی تقویت کننده | > 92٪ |
| ابعاد (بدون قوس) (L × W × H) | 550mm × 680mm × 1455mm |
وزن (Uncrated) | 230 کیلوگرم |
دمنده | |
قدرت | 0.75 کیلو وات |
| جریان هوا | 0.18 متر مکعب در ثانیه |
| فشار هوا | 0.015kgf / cm2 |
اطلاعات محصول

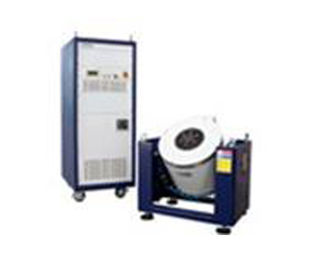

این شامل سیستم لرزش، کنترل کننده لرزش و سایر لوازم جانبی می باشد. لطفا اطلاعات مربوط به قطعات زیر را ذکر کنید:

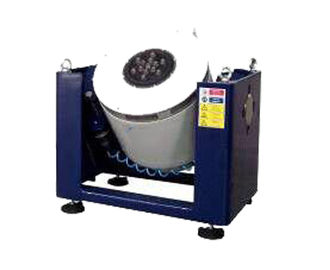

مقدمه سیستم:
1. ساختار دو مدار مغناطیسی برای اطمینان از شدت میدان مغناطیسی بالا و کاهش نشت شار؛
ساختار لغزنده ویژه می تواند نشت شار را به کمتر از 1 میلی متر کاهش دهد
2.U-type spring، غلطک و تحمل خطی برای مقاومت قوی بار انحراف
بهار 3A برای جداسازی ارتعاش استفاده می شود؛ سیستم لرزش به طور پیوسته حتی با بار سنگین کار می کند.
بدون نیاز به پایه خاص
4. دستگاه های حفاظتی برای بیش از حد حرارتی، بار بیش از حد، بیش از جریان، بیش از حد ولتاژ و
بیش از حد جابجایی تستر ارتعاش؛ دستگاه های حفاظت از شبکه های برق برای ولتاژ بالا
زیر ولتاژ، فاز کم درایو قدرت، محدود کننده جریان، نرم شروع، بیش از حد درجه حرارت،
کوتاه مدت، حفاظت از خطای ماژول
5. امکان تکمیل آزمایشات زیست محیطی، تصادفی، اثرات زیست محیطی
6. این سیستم نیاز به نوسان ولتاژ، ≤ ± 10٪
این سیستم نیاز به مقاومت زمین، ≤4Ω دارد
8. قابلیت اطمینان بالا، به ویژه مناسب برای عملیات طولانی مدت
مقدمه:
این سیستم تکنولوژی مدولاسیون پالس سینوسی تقویت کننده دیجیتال را به کار می گیرد
اصل: با استفاده از توان سوئیچ فرکانس میدان مغناطیسی MOSFET، از طریق مدار دیجیتال برای تقویت و بازگرداندن سیگنال کم ولتاژ که توسط کنترلر وارد می شود، سپس خروجی سیگنال اصلی را به لرزش
بخش مدار پیشرفته تستر و حرکت موتورولا تستر ارتعاشی. بخش اصلی تقویت کننده دیجیتال: کنترل جلو، ماژول تقویت کننده قدرت، مدار حفاظت، بخش قدرت و کابینت الکتریکی.

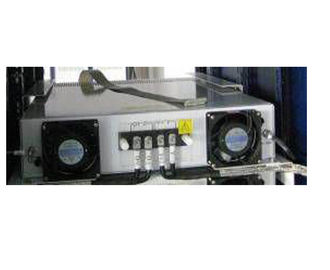

نوع تقویت کننده سوئیچ نوع دیجیتال:
تعمیر و نگهداری آسان 1. قدرت جعبه ماژول قابل تعویض، طراحی جمع و جور، صرفه جویی در فضا، آسان به
نگهداری.
صفحه نمایش 2.LCD:
ماژول منطقی تصویب پردازنده تراشه پردازنده های میکرو کامپیوتر، عملکرد نمایش LCD؛ می توان نشان داد
اطلاعات سیستم های مختلف در جزئیات (قدرت تقویت خروجی واقعی RMS ارزش، با داده های اضافی
صفحه نمایش) و وضعیت عمل و قضاوت خطا. با کنترل از راه دور، اندازه گیری از راه دور، از راه دور
عملکرد ارتباطی، رابط کاربری دوستانه، عملیات آسان.
تابع محافظ تقویت کننده دیجیتال:
تقویت کننده قدرت حفاظت از شبکه برق بیش از ولتاژ، شبکه برق زیر ولتاژ، قدرت را تنظیم می کند
فقدان شبکه فاز، گسل منطق، ماژول قدرت، ماژول دما، خروجی بیش از جریان، خروجی
بیش از حد ولتاژ، رانندگی قدرت، جابجایی جدول، دمای جدول، و غیره هر گونه شکست رخ می دهد، بسته شود
پایین خروجی، با زنگ صدا و نور در همان زمان. به جز حفاظت فوق، ضعیف نیز است
RMS ارزش حفاظت و محافظت اضطراری است.
بازده بالا تبدیل (بالاتر از 92٪) و فرکانس تبدیل یون بالا
جدول لغزش افقی:
با جدول لغزش افقی، تستر ارتعاش الکترودینامیک قادر به آزمایش جهت جهت آزمایش X، Y، Z می باشد. همچنین می توانید سیستم آزمون رطوبت را با هم ترکیب کنید. آزمایش های محیطی مشترک. با نوار توربو اسکرول یا سیستم چرخش چرخ دنده، یک فرد می تواند لرزش را به راحتی چرخانده نیمکت را ببندید و آن را به جدول افقی وصل کنید. محدودیت مکان مکانی را برای اطمینان از اتصال بین سیستم لرزش و جدول لغزش افقی. جدول لغزشی چند منظوره در دسترس، از 300mm × 300mm (برای سیستم ارتعاش کوچک) به آزمون نمونه بزرگ 2m × 2m جدول لغزش. محدودیت تحمل های مختلف قادر به انجام عملیات مختلف و مطابق شرایط مختلف است. ضخامت و اندازه جدول لغزش بر عملکرد سیستم ارتعاش تاثیر می گذارد و بر فرکانس محدودیت بالا تاثیر می گذارد، کاربر می تواند آن را سفارشی کند.
ویژگی های کنترل دیجیتال
کنترل کننده لرزش آخرین طراحی توسط شرکت ucon است که معماری پیشرفته توزیع شده بین المللی را تصویب می کند و هسته آن آخرین پردازنده ی TI با سرعت بالا شناور 32 بیتی 32 بیتی TMS320 است. گزارش تست به طور خودکار در مایکروسافت ورد تولید می شود. در طول یا بعد از آزمایش، گزارش آزمون می تواند ویرایش شود، و سپس به صورت خودکار یا دستی تولید می شود.
سخت افزار استاندارد
ورودی
(1) 2 کانال
(2) رزولوشن: 24 بیتی تبدیل آنالوگ به دیجیتال (ADC)
(3) امپدانس ورودی: 220 kΩ
(4) تقویت کننده شار ساخته شده و ICP ثابت منبع جریان، ولتاژ و شتاب ICP
سنسور می تواند به طور مستقیم متصل شود
(5) نسبت سیگنال به نویز:> 100dB
خروجی
تعداد کانال: خروجی 1 کانال
رزولوشن: تبدیل دیجیتال به آنالوگ 24 بیتی (DAC)
شاخص نرم افزار کنترل
شاخص عملکرد تصادفی:
حالت کنترل: PSD
رزولوشن: حداکثر 320000 خط
محدوده فرکانس: DC ~ 4800Hz
محدوده دینامیکی کنترل: 85dB
دقت کنترل: ± 1dB،
زمان بسته شدن حلقه: به طور معمول 100ms
SINE
حالت کنترل: کنترل شکل موج سینوسی
محدوده فرکانس: 1 ~ 5000Hz،
محدوده کنترل دینامیکی: 95dB
زمان بسته شدن حلقه: 10ms؛
دقت کنترل: ± 1dB؛ سرعت جابجایی 1 اکتاو / دقیقه، مقدار Q 50
وضوح فرکانس: 0.001٪
سرعت جابجایی: جابجایی خطی 0 تا 6000 هرتز بر ثانیه؛ حرکت لگاریتمی 0 ~ 100 عدد / دقیقه
اعوجاج موج: <0.3٪
شوکه شدن
حالت کنترل: محدود مدت زمان طولانی و یا کنترل موج؛
حالت شوک: موج نیمه سینوسی؛
محدوده فرکانس: DC ~ 22000Hz؛
قاب: حداکثر 32K مدت زمان: 0.5-3000ms
حالت جبران: قبل از پالس، پس از پالس، پیش / پس از پالس
عملکرد کنترل: محدوده دینامیکی بالاتر از 90dB است
