محل منبع: | چین |
نام تجاری: | HongCe |
گواهی: | Calibration certificate(cost additional) |
شماره مدل: | HB6205 |
مقدار حداقل تعداد سفارش: | ۱ عدد |
---|---|
قیمت: | Negotiation |
جزئیات بسته بندی: | تخته سه لا |
زمان تحویل: | 25 روز |
شرایط پرداخت: | T/T |
قابلیت ارائه: | 10 مجموعه / ماه |
استاندارد: | IEC62133، IEC60086، UL1612 و غیره | محدوده فشار: | 1KN ~ 20KN (قابل کنترل) |
---|---|---|---|
تحمل تحمل: | ± 1٪ | محدوده Crush: | 0 ~ 400 میلیمتر |
محدوده سرعت نفوذ ناخن: | 1 ~ 80 میلیمتر بر ثانیه (قابل کنترل) | تست فضایی: | ≥ W300 * D300 * H200mm |
برجسته: | دستگاه تست باتری,تجهیزات آزمایش تخلیه باتری |

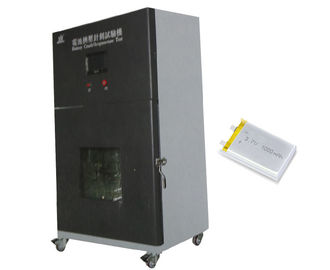

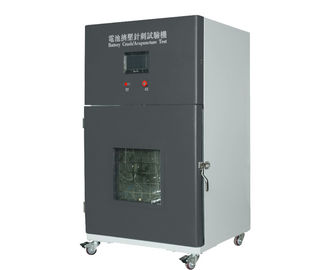

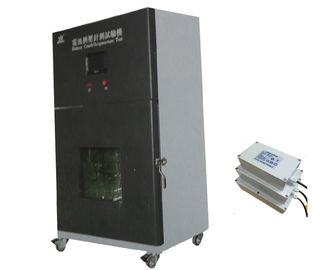

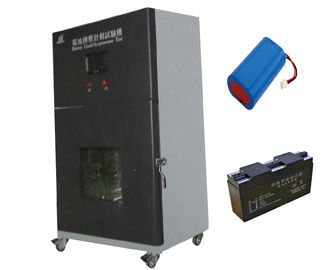

نوع عمودی با ساختار فشار عمودی دستگاه تستر نفوذ ناخن باتری
استاندارد
IEC62133 clause 7.3.6.8.3.5 IEC60086-4 clause 6.5.3 IEC 60086-1، GB / T 18332.2-2001،
UL1612، UN38.3، GB / T 31241-2014 و غیره
برنامه های کاربردی
این دستگاه تست باتری برای شبیه سازی ترمینال باتری لیتیوم با استفاده از محیط، مانند باتری در خرد کردن، نفوذ و بازخورد نتایج مختلف در شرایط خرد کردن / نفوذ مختلف طراحی شده است.
تست باید تحت دمای محیط 20 ℃ ± 5 ℃ قرار گیرد، باتری که با ترموکوپل ارتباط برقرار می کند (نقطه لمس زن و شوهر حرارتی بر روی سطح باتری بزرگ ثابت شده) در پیش ساخته کابینت، با 3 میلی متر ناخن ضد زنگ غیر خوردگی نفوذ مرکز نقطه باتری با سرعت 20mm / s-80mm / s.
مولفه های
ساختار | نوع عمودی با ساختار فشار عمودی |
ولتاژ ورودی | 380V 50 هرتز |
دامنه فشار | 1KN ~ 20KN (قابل کنترل) |
تحمل تحمل | ± 1٪ |
محدوده Crush | 0 ~ 400 میلیمتر |
سوئیچ واحد | Kg / N / Lb |
محدوده سرعت نفوذ ناخن | 1 ~ 80 میلیمتر بر ثانیه (قابل کنترل) |
دقت سرعت | ± 0.1MM / S |
قدرت نفوذ ناخن | فشار روغن |
تست فضایی | ≥ W300 * D300 * H200mm |
ابعاد کلی | W940XD780XH1620 میلیمتر |
پنجره نظارت | 390 X 360 میلیمتر (شیشه ضد انفجار مقاوم با ضخامت 20 میلی متر) |
روشنایی | با نور در قسمت داخلی داخلی محفظه |
پایه | نصب شده با 4 چرخ جهانی و 4 چرخنده ثابت، در دسترس برای حرکت آزاد و ثابت است. |
دستگاه های ضد انفجار | با عملکرد آزاد شدن هوا، هوا فاضلاب را که هنگام آزمایش آزمایش می شود، اخراج می کند. با ضد انفجار و عملکرد آزادسازی فشار، درب مغناطیسی نوع بازدارنده فشار در پشت کابین محافظت (300 * 300mm)، هنگامی که با ضربه قوی قوی، درب بازدم به طور خودکار باز، کاهش نیروی شوک انفجار. |
اتاق پایین | با دستگاه استخراج نوع دستگاه برای الکترولیت و باقی مانده های تجربی. |
سوزن فولاد تنگستن | Φ3X100MM 10 قطعه Φ5X100MM 10 قطعه |
وزن ماشین | حدود 400 کیلوگرم |
روش نمایش | صفحه لمسی PLC |
سیستم اگزوز 1.Air: موتور محور محوری، تیغه های آلومینیومی را درایو می کند، قادر به خروج هوا در هر زمان است.
2. سیستم تعادل فشار: دوگانه خروجی هوا، تعادل فشار داخل محفظه را تضمین می کند.
3. سیستم نگهداری: تمام قسمت هایی که نیاز به تخریب همه با ساختار تله دارند، مناسب برای تعمیر و نگهداری.
سیستم سیستم 4.Safety:
(1). لولای فولاد ضد زنگ، درب محفظه را قفل کنید، اطمینان حاصل کنید که درب با جریان قوی قوی باز نمی شود.
(2). با استفاده از میکرو در درب محفظه، تنها زمانی که درب محفظه بسته شده سیستم می تواند به طور معمول کار کند.
(3). عقب سمت چپ با طراحی درب، یک لولا جانبی، طرف دیگر با قفل مغناطیسی قوی، هنگامی که با ضربه شوک هوا قوی، پوشش پشت به طور خودکار باز، و به همین ترتیب نیروی شوک انفجار را کاهش می دهد.
(4) داخلی اتاق با ساختار مقاوم در برابر دما، بدون کابل های الکتریکی قابل اشتعال و یا مواد دیگر.
5. طراحی هوشمندانه
(1) حدود فاصله 800mm بین نیمکت سرسبز و کف، آسان برای استفاده.
(2) شیشه دو لایه شیشه ای مشاهده شده، اطمینان از ایمنی و به طور همزمان آزمونگران قادر به مشاهده شرایط آزمایش است.
(3) صرفه جویی در انرژی داخلی ساخته شده برای کل فضای تست، مناسب برای مشاهده.
6. سیستم دوربین: نصب شده با سیستم دوربین با وضوح بالا، قادر به مشاهده روشن روش نظارت.تجهیزات جانبی
سوزن فولاد 3mm تنگستن | 10 قطعه |
سوزن فولاد 5mm تنگستن | 10 قطعه |
آچار چاک | 1 قطعه |
گیره فلزی سوزنی | 1 EA |
سیستم سنسور فشار | 1E.A. |
صفحه تخت تخت، قطر 150 میلی متر | 1 قطعه |
