| محل منبع: | چين |
| نام تجاری: | HongCe |
| گواهی: | Calibration certificate(cost additional) |
| شماره مدل: | HDX1302 |
| مقدار حداقل تعداد سفارش: | ۱ عدد |
|---|---|
| قیمت: | Negotiation |
| جزئیات بسته بندی: | جعبه کارتن |
| زمان تحویل: | 20 روز |
| قابلیت ارائه: | مجموعه 10 در هر ماه |
| بارگذاری کنونی هسته ها: | 0-25A | بارگذاری ولتاژ: | 0-400V |
|---|---|---|---|
| سرعت تست: | 0.33 متر / ثانیه | فاصله تست: | 1000 ± 20 میلیمتر |
| هسته های مناسب: | 2-18 | ناحیه مقطع عرضی: | 0.2 ~ 4mm2 |
| برجسته: | تجهیزات اندازه گیری صوتی,تجهیزات آزمون قطره |
||
استاندارد :
مطابق با استاندارد IEC60065: 2014 بند 16.3 ب)، IEC60950، IEC60245-1 کابل های لاستیکی عایق شده - ولتاژهای دارای رتبه تا 450/750 V و قسمت 1: الزامات عمومی، بند IEC60245-2 3.1 شکل 1 کابل های عایق الکتریکی - ولتاژ دارای امتیاز به و شامل 450/750 V-Part 2: روش های تست.
کاربرد :
این برای بررسی قدرت مکانیکی کابل های انعطاف پذیر تکمیل شده است. این آزمایش برای کابل های انعطاف پذیر با هسته های مقطع عرضی اسمی بزرگتر از 4 میلیمتر و کابل های دارای بیش از 18 هسته در بیش از دو لایه متمرکز قرار نمی گیرد.
نمونه تست :
کابل های انعطاف پذیر تکمیل شده.
ویژگی :
این تستر کابل شامل یک حامل C (نگاه کنید به IEC60245-2 شکل 1)، یک سیستم رانندگی برای حامل و چهار قطب برای هر نمونه از کابل مورد آزمایش قرار می گیرد. حامل C از دو قطر A و B پشتیبانی می کند که قطر آنها مشابه است. دو قطر ثابت در هر دو طرف دستگاه ممکن است قطر دیگری از قطب های A و B باشد، اما هر چهار قطب باید مرتب شوند تا قطعه نمونه بین آنها افقی باشد. حامل یک چرخش (حرکات رو به جلو و عقب) را در فاصله 1 متر با سرعت تقریبی ثابت 0.33 متر بر ثانیه بین هر تغییر جهت حرکت می دهد. نمونه ای از کابل انعطاف پذیر حدود 5 متر طول باید بر روی قطب ها کشش داده شود، هر یک از آنها با وزن بارگذاری می شود. جرم این وزن و قطر قطب های A و B در جدول زیر داده می شود.
پارامترها :
| منبع تغذیه | AC 220V / 50HZ (می توان سفارشی) |
| بارگذاری کنونی هسته ها | 0-25A |
| بارگذاری ولتاژ | 0-400V |
| سرعت تست | 0.33 متر / ثانیه |
| فاصله تست | 1000 ± 20 میلیمتر |
| هسته های مناسب | 2-18 |
| ناحیه مقطع عرضی | 0.2 ~ 4 میلی متر 2 |
| قطر بشکه | 60، 80، 120، 160، 200 میلی متر (مشتری اختیاری: استاندارد 3pcs مجهز) |
| وزنهای ترکیبی | 0.5kg، 1kg، 1.5kg، 2kg، 2.5kg، 3kg، 3.5kg، 4kg، 6kg، 7.5kg، 8kg |
| تست گسیختگی | وقفه فعلی، اتصال کوتاه بین هادی ها، تست و اتصال کوتاه بین گیربکس. |

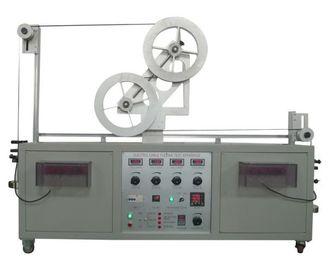

تصویر برای مرجع:
