محل منبع: | چين |
نام تجاری: | HongCe |
گواهی: | Calibration certificate(cost additional) |
شماره مدل: | DC-2000 |
مقدار حداقل تعداد سفارش: | ۱ عدد |
---|---|
قیمت: | Negotiation |
جزئیات بسته بندی: | تخته سه لا |
زمان تحویل: | 30 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T |
قابلیت ارائه: | مجموعه 10 در هر ماه |
نیروی سینوسی ژنراتور لرزش: | 2000kgf (20000N) | محدوده فرکانس ژنراتور لرزش: | 5 ~ 3000 هرتز |
---|---|---|---|
کارآیی تقویت کننده قدرت: | > 95٪ | محدوده فرکانس شتاب سنج: | 0.3-8000Hz ± 10٪ |
برجسته: | تجهیزات اندازه گیری صوتی,تجهیزات آزمون قطره |
IEC 60065 آزمون اطلاعات صوتی اطلاعات تست الکتریکی سیستم تست ارتعاش
سیستم آزمایش ارتعاش الکتریکی DC-2000
اطلاعات محصول:

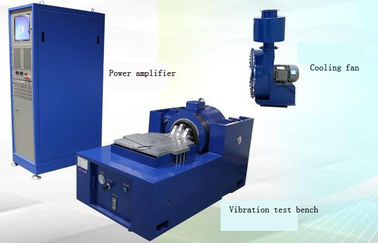

سیستم تست ارتعاش شامل چهار بخش است: تست ارتعاش، تقویت کننده قدرت، کنترل کننده و فن خنک کننده.
1. نیمکت آزمایش ارتعاش
اصل کار جدول ارتعاشی:
هادی انرژی دهنده توسط نیروی الکترومغناطیسی در میدان مغناطیسی هدایت می شود. هنگامی که دایره پویا در مدار مغناطیسی نیمکت ارتعاشی الکترومغناطیسی سیگنال جریان متناوب عبور می کند، نیروی هیجان انگیز در مدار مغناطیسی ایجاد می شود.
دایره دایره ای:
مهمترین قسمت جدول ارتعاش الکتریکی دایره پویا است، دایره دایمی یک سیستم فعال است. این کویل را که در یک شکاف هوا کاری ایجاد شده توسط سیستم مدار مغناطیسی قرار می گیرد، هدایت می کند تا به وسیله نیروی کوئل درایو، ارتعاش های بالا و پایین آزاد شود.
کویل تحریک کننده:
سیم پیچ تحریک الکتریکی ارتعاشی الکتریکی به تحریک فوقانی و تحریک پایین تقسیم می شود. این دو به همراه کوئل پویا دو میدان مغناطیسی متناوب عمود بر تشکیل می دهند. کویل ها به یکدیگر متصل می شوند تا نیروی القایی مغناطیسی را هنگامی که به انرژی وصل می شوند بریزد، به این ترتیب، لرزش لرزش باعث ایجاد نیروی هیجان انگیز مورد نیاز با قطع بین کویل دینامیکی و تحریک می شود.
2. تقویت کننده قدرت
اصل کار تقویت کننده قدرت: قدرت AC سه فازی با ترانسفورماتور فرکانس قدرت جدا شده است، باک به یک فیلتر سه فاز کامل پل ارسال می شود، و سپس منبع تغذیه DC کم ولتاژ به H ارسال می شود ترانسفورماتور ترانسفورماتور از طریق فیلتر کردن خازن، و موج ولتاژ خروجی از حالت عادی عبور می کند و سیم پیچ شکن معمولی را می گیرد و به سمت صفحه ارتعاشی فیلتر می شود و خروجی می شود.
3. قسمت کنترل
کنترل کننده ما از چارچوب پیشرفته DSP و الگوریتم کنترل، پردازشگر DSP 450 مگاهرتز با سرعت 32 بیتی، ADC 24 بیتی با عملکرد بالا و دامنه دینامیکی 130dB، و اطمینان از کیفیت کنترل مطمئن استفاده می کند. در عین حال، کنترل کننده می تواند شما را با جامع ترین ماژول نرم افزار کنترل ارتعاش، از جمله: تصادفی، سینوسی، شوک کلاسیک، جستجو رزونانس و محل سکونت، کنترل طیف پاسخ شوک، سینوکی به علاوه تصادفی، سینوس + سینوسی، تصادفی به علاوه تصادفی، شکل موج بلند مدت تولید مثل و دیگر ویژگی های دسترسی. هر ماژول عملکرد توابع پایه و اختیاری را فراهم می کند و کاربر می تواند عملکردهای مورد نظر را به صورت دلخواه سفارشی کند.
(واحد های فوق را می توان در جعبه تقویت کننده قدرت برای عملیات کلی ساخته شده یا می توان جداگانه قرار داد)
4. کفپوش عمودی گسترش
پارامترها :
ژنراتور لرزش ( DC-2000 ) | |
نیروی سینوسی | 2000kgf (20000N) |
نیروی تصادفی | 2000kgf (20000N) |
نیروی ضربه | 4000 کیلوگرم (40000 N) |
محدوده فرکانس | 5 ~ 3000 هرتز |
جابجایی مداوم (دامنه) | 0-51 میلیمتر، از پیش تعیین شده |
فرکانس جداسازی لرزش | 2.5HZ |
سطح یک فرکانس رزونانس | 2600 ± 5٪ هرتز |
پیچ شمارنده | 17 * M10 |
نشت شار مغناطیسی | <1MT |
حداکثر سرعت، بیشینه سرعت | 2 متر / ثانیه |
حداکثر شتاب | 980m / s 2 (100g) |
جرم معادل حرکت قطعات | 20 کیلوگرم |
قطر کویل دینامیکی | Φ280 میلیمتر |
حداکثر بارگذاری | 300 کیلوگرم |
وزن | 2695 کیلوگرم |
تقویت کننده سوئیچینگ ( KA-21 ) | |
خروجی تقویت کننده | 21 کیلو وات |
ولتاژ خروجی رتبه | 120Vrms |
نسبت سیگنال به نویز | > 65dB |
کارآیی تقویت کننده قدرت | > 95٪ |
حفاظت از سیستم | حفاظت از دما، حفاظت بیش از حد جابجایی، حفاظت بیش از حد ولتاژ، حفاظت از جریان بیش از حد، محافظت در برابر ولتاژ، حفاظت خارجی، حفاظت از گسل منطق |
ابعاد | 1800 * 900 * 800 میلیمتر |
وزن | 450 کیلوگرم |
بالابر عمودی ( TB-1010) | |
اندازه جدول | 1000 میلی متر × 1000 میلیمتر |
وزن جدول | 60 کیلوگرم |
بالاترین فرکانس | 200Hz |
جدول سطح ( S-1010) اختیاری است | |
اندازه جدول | 1000 میلی متر × 1000 میلیمتر |
وزن جدول | 60 کیلوگرم |
بالاترین فرکانس | 200Hz |
کامپیوتر و لوازم جانبی مرتبط | |
میزبان | خیر |
مانیتور | با توجه به موقعیت محرمانه اتاق الکتریکی سفارشی شده است |
فن (FJ-2000) | |
قدرت فن | 7.5 کیلو وات |
حجم هوا | 0.71M 3 / s |
فشار باد | 3.5Kpa |
ابعاد | 500 * 300 * 200 میلیمتر |
طول کانال | 4 متر |
وزن | 140 کیلوگرم |
شتاب سنج ( JF ) | |
حساسیت | 150 پیکسل / گرم |
محدوده فرکانس | 0.3-8000Hz ± 10٪ |
محدوده اندازه گیری | 2000 گرم |
مقاومت ضربه | 2500 گرم |
طول خط | 5 متر |
دمای عملیاتی | -40-150 ℃ |
وزن | 35 گرم |
روش نصب | M5 |
