جزئیات محصول:
پرداخت:
|
| استاندارد: | IEC60669 | نمونه آزمون: | سوئیچ های لامپ خود Ballasted |
|---|---|---|---|
| کنترل: | کنترل PLC | ایستگاه: | 3 ایستگاه |
| سکته مغزی: | 0.1 ～ 100 میلی متر | سرعت تست: | 0.1 0.1 ～ 200 میلی متر در ثانیه |
| برجسته: | تجهیزات تست نور,تست چراغ |
||
IEC60669-1 سوئیچ ها لامپ خود بالاستد لامپ کنترل PLC کنترل مقاومت به صورت کامل شکستن قدرت اتوماتیک
معرفی محصول :
این دستگاه برای شکستن ظرفیت و تست زندگی عادی سوئیچ های در نظر گرفته شده برای بارهای لامپ خودآب مناسب است. سوئیچ های در نظر گرفته شده برای بار لامپ خود ولتاژ (SBL) باید بدون تحمل بیش از حد و یا اثر مضر دیگر ، مقاومت در برابر فشارهای الکتریکی و حرارتی هنگام کنترل مدارهای لامپ خودآب خود را تحمل کنند. برای بررسی اینکه آیا سوئیچ قوس پایدار داشته یا جوشکاری مخاطبین رخ داده است ، هرگونه پدیده چسبندگی مخاطبین یا بسته شدن طولانی مدت یا پدیده قطع اتصال ، برای تست اینکه آیا ساییدگی بیش از حد یا پیامدهای مضر دیگری دارد.
این سیستم طبق استاندارد IEC60669-1: 2017 بند 19.3 و IEC60669-2-1: 2015 بند 19.109 طراحی و ساخته شده است. این یک سیستم تست اتوماتیک کاملاً اتوماتیک است که بر اساس آن قابل خواندن از سوئیچ با ولتاژ نامیده شده از 250 ولت ، شامل یک سیستم کنترل صنعتی هوشمند (اسیلوسکوپ داخلی) ، تستر استقامت سوئیچ و یک جعبه بار لامپ خودآزاد است. (سوئیچ با ولتاژ دارای امتیاز 130 ولت باید جداگانه با جعبه بار لامپ خودآب تنظیم شود)
مشخصات محصول :

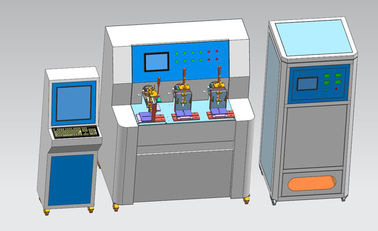

1. این سیستم از یک سیستم کنترل صنعتی هوشمند ، تستر استقامت سوئیچ و یک جعبه بار لامپ خود جوش خورده تشکیل شده است. در بین آنها می توان از تستر عمر سوئیچ و جعبه بار لامپ خود جوش جداگانه استفاده کرد.

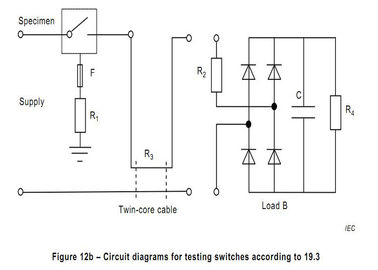

2. سیستم کنترل صنعتی هوشمند عمدتا برای بند IEC60669-1: 2017 بند 19.3 ، اسیلوسکوپ داخلی ، هنگامی که سوئیچ چراغ LED روشن است ، می تواند ولتاژ ، جریان ، ارزش فعلی اوج I اوج و مقدار انتگرال I 2 را جمع کند. t این مدار ، و می تواند شکل موج فعلی را تولید کند. و از طریق محاسبه سیستم ، در مقایسه با داده های استاندارد ، داوری واجد شرایط یا غیرقابل قبول را صادر کنید.
3. تستگر عمر سوئیچ از سه مکانیزم خطی مستقل و یک سیستم کنترل الکتریکی تشکیل شده است. این می تواند برای تست ساخت و ترمز ظرفیت سوئیچ خطی (دکمه ، راک ، نوع کشتی ، ضامن) و تست عملکرد عادی استفاده شود. دستگاه توسط سروو موتور هدایت می شود و توسط PLC کنترل می شود. این می تواند زمان تست ، سرعت تست ، "در" دوره (5 + 5 5 5٪) دوره خاموش (750-5٪) زمان و سکته مغزی را تعیین کند. با درگاه اتصال بار می توان بارهای مختلف تست را در صورت لزوم از قبیل بار لامپ رشته ای تنگستن ، بار لامپ خارجی با فشار بالا ، بار تلویزیون ، بار القایی ، بار خازنی ، بار موتور و غیره به یکدیگر وصل کرد.
4- خودكار بار گنجانده شده با شرايط بار استاندارد از قبل تعيين شده است. تا زمانی که ولتاژ تست بر روی 250V ~ تنظیم شود ، اپراتور دکمه سوئیچ را با همان جریان نامی به عنوان سوئیچ مورد آزمایش فشار می دهد و قدرت نامی آن ، شکل موج پالس ، I اوج و I 2 t برآورده های مورد نیاز استاندارد کل دستگاه دارای 3 کانال است ، فقط برای سوئیچ هایی با ولتاژ نامی 250 ولت ، که دو کانال 250W (بند IEC60669-1: 2017 بند 19.3) و کانال دیگر 400W (بند IEC60669-2-1: 2015 بند 19.109) . این گاوداری با فشار بالا دارای حالت کالیبراسیون و درگاه اختصاصی کالیبراسیون ، ساخته شده در صفحه بسته 90 درجه ، متصل به سیستم کنترل صنعتی ، می تواند شکل موج خروجی ، من مقدار جریان اوج و ارزش انرژی I 2 t ، به طور کامل شرایط استاندارد کالیبراسیون را برای تجهیزات .
پارامترهای فنی:
| مورد | محتوا |
| قدرت | فاز منفرد با زمین AC220V ± 5٪ / 50Hz |
| سیستم کنترل صنعتی هوشمند | IPC: IPC-810E نرم افزار پیکربندی: E5 اسیلوسکوپ: Tektronix یا Agilent ماژول اکتساب: چندگانه WDH = 600 * 500 * 1450mm ، پاشش پودر الکترواستاتیک سطح |
| تستر استقامت سوئیچ | ایستگاه: 3 ایستگاه آزمایش مستقل سیستم کنترل: صفحه نمایش لمسی LCD 7 اینچی با رنگ + PLC + سروو موتور ، دارای رابط ارتباطی است که برای استفاده آنلاین یا ارتباط با سایر دستگاه ها (مانند بارهای مختلف) ، امکان جمع آوری داده ها و آمارها مناسب است. سکته مغزی آزمایش: 100 0.1 0.1 میلی متر ، از پیش تعیین شده است سرعت تست: 1/0 ～ 200 میلی متر در ثانیه ، از پیش تعیین شده است زمان روشن / خاموش: دوره "خاموش" باید (5 + 25) از کل چرخه و دوره خاموش (750-5)٪ باشد ، 99.9 0.1 از پیش تعیین شده میزان کارکرد: 3 - 40 بار می تواند تنظیم شود ، همراه با سکته مغزی تست ، سرعت تست و تنظیم زمان روشن یا خاموش ردیابی زنگ هشدار: مدار شناسایی داخلی ، هنگامی که محصول غیرقابل اعتبار تشخیص داده شود ، زنگ قابل شنیدن و دیداری وجود دارد ، و پیام های متنی نیز وجود دارد: 1. هنگامی که سوئیچ باند شده است ، هدایت مداوم رخ می دهد. 2. هنگامی که شوک الکتریکی می سوزد ، نمی تواند وصل شود. 3. وقتی شمارش وارد می شود. درگاه اتصال بار: در صورت لزوم می توان بارهای مختلف تست را از جمله بار لامپ رشته ای تنگستن ، بار لامپ خارجی با فشار بالا ، بار تلویزیون ، بار القایی ، بار خازنی ، بار موتور و غیره به یکدیگر وصل کرد. ابعاد: W1250mm × D650mm × H1150mm وزن: 100 کیلوگرم. |

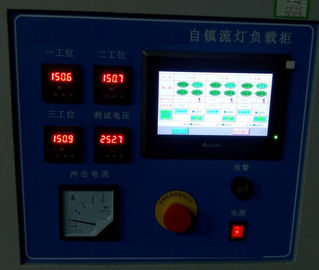

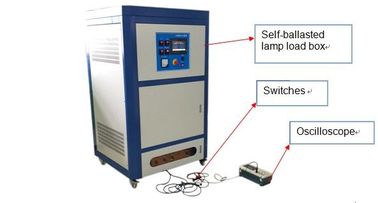

| جعبه بار لامپ خودکلاستیک | مقدار ولتاژ دیجیتال: دامنه 0 ~ 300 ولت ، دقت 0.5 ، مقدار توان دیجیتال: 9KW 0، ، دقت 0.5 کانال خروجی: 3 کانال (دو کانال 250W و کانال دیگر 400W) ولتاژ ضبط شده ولتاژ: 250 ولت ~ ، ولتاژ ورودی قابل تنظیم است ، کلیه پارامترهای عملیاتی در 250 ولت ~ از جمله W ، I اوج ، I 2 t و شکل موجهای جریان ورودی تنظیم می شوند. دارای امتیاز فعلی 10A ، 13A ، 16A ، 20A چهار اختیاری است هر دستگاه یک دستگاه کنترل بستن را فراهم می کند (صفحه نمایش لمسی عملکرد "کالیبراسیون" را انتخاب می کند) ، هر بار در هدایت زاویه 90 درجه قرار دارد ، این عملکرد می تواند برای کالیبراسیون تجهیزات و تأیید اندازه گیری اولیه استفاده شود. با عملکرد خاموش / طولانی خاموش ، مدت زمان محافظت از 1 ~ 99S می تواند از پیش تعیین شده باشد ، محافظت از زنگ خاموش. |
| از محیط استفاده کنید | درجه حرارت 5 ~ 40 درجه سانتیگراد ، رطوبت نسبی 20 ~ 90 R RH ، فشار اتمسفر 106 80kpa. بدون لرزش شدید ، بدون تداخل الکترومغناطیسی ، گرد و غبار ، گاز خورنده ، اتلاف گرما خوب. |
