| استاندارد: | IEC60884 | بند، شکل: | 28.1.2، شکل 40 |
|---|---|---|---|
| ترموکوپل: | نوع k | پلاگین: | مطابق با استاندارد سفارشی شده است |
| فاصله ترموکوپل تا قطعه فلزی B: | 0.5±7 میلی متر | سوراخ برای پین پلاگین در قسمت فلزی B: | مطابق شکل 40 |
| برجسته: | تستر عملکرد دکمه برنجی 20 میلی متر,تستر عملکرد دکمه برنجی IEC 60884,تستر عملکرد دکمه برنجی شکل 40 |
||

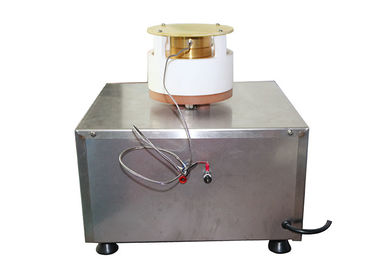

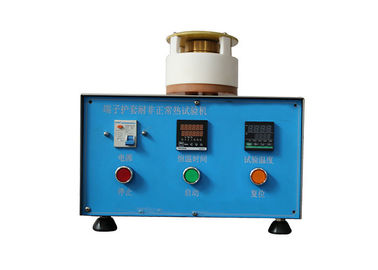

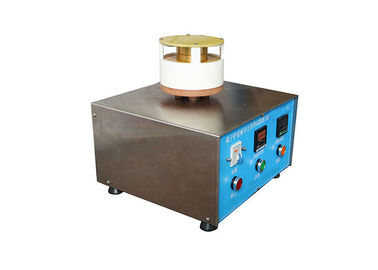

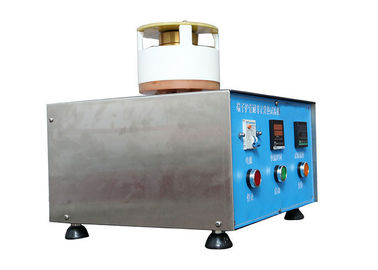

IEC60884 دوشاخه های عایق آستین مقاوم در برابر حرارت غیر طبیعی 20 میلی متر دکمه برنجی تست عملکرد
استاندارد: IEC 60884-1 2013 بند 28.1.2 و شکل 40
کاربرد: این دستگاه برای تست مقاومت در برابر حرارت غیرعادی آستین های عایق پین های پلاگین استفاده می شود
نمونه تست: آستین های عایق پین های دوشاخه
ویژگی: مطابق با الزامات استاندارد، تست مقاومت در برابر حرارت و آتش سوزی آستین های عایق پین های پلاگین
مولفه های:
| مورد | مولفه های |
| قسمت عایق | ضخامت 5 میلی متر، گرد و مسطح، قطر برابر با دو برابر حداکثر ابعاد مجاز سطح درگیری نمونه آزمایشی |
| قسمت فلزی B (فیکسچر) | برنج، طول حداقل 20 میلی متر، پلاگین فیکسچر را طبق استاندارد مربوطه ارائه دهید |
| فاصله بین قسمت عایق و قسمت فلزی | 3±0.2 میلی متر، از همرفت هوا در اطراف پین اطمینان حاصل کنید |
| فاصله ترموکوپل تا قطعه فلزی B | 0.5±7 میلی متر |
| سوراخ برای پین پلاگین در قسمت فلزی B | 0.1 میلی متر بزرگتر از حداکثر ابعاد پین ها |
توضیحات استاندارد
28.1.2 نمونه پلاگین با پین های ارائه شده با آستین های عایق با استفاده از دستگاه آزمایش همانطور که در شکل 40 نشان داده شده است آزمایش می شود.
این دستگاه آزمایش از یک صفحه عایق A و از یک قسمت فلزی B تشکیل شده است: بین این دو قسمت باید فضای هوایی 3 میلی متر در نظر گرفته شود و این فاصله باید از طریق وسایلی به دست آید که به گردش هوا در اطراف پین ها آسیبی وارد نشود.
سطح جلوی صفحه عایق A باید گرد و مسطح بوده و دارای قطری برابر با دو برابر حداکثر بعد مجاز سطح درگیری دوشاخه باشد.
برگه استاندارد مربوطه
ضخامت این صفحه عایق باید 5 میلی متر باشد.
قسمت فلزی B باید از برنج باشد و برای فاصله حداقل 20 میلی متر، مطابق با ورق استاندارد مربوطه، شکلی مشابه حداکثر طرح کلی دوشاخه داشته باشد.
بقیه این قسمت فلزی باید به گونه ای باشد که وسیله جانبی مورد آزمایش از طریق آن توسط رسانایی گرم شود و انتقال حرارت به وسیله جانبی تحت آزمایش توسط همرفت یا تشعشع به حداقل کاهش یابد.
همانطور که در شکل 40 نشان داده شده است، یک ترموکوپل باید در فاصله 7 میلی متری از سطح جلوی قطعه فلزی به صورت متقارن وارد شود.
ابعاد سوراخ‌های پین‌های قطعه فلزی B باید 0.1 میلی‌متر بزرگتر از حداکثر ابعاد پین‌های مندرج در ورق استاندارد مربوطه باشد و فواصل بین پین‌ها باید با فاصله‌های ذکر شده در استاندارد مربوطه باشد. ورقعمق سوراخ ها باید کافی باشد.
یادداشت 1 قسمت فلزی B را می توان از دو یا چند قطعه جزئی برای اهداف تمیز کردن سوراخ ساخته شد.
نمونه ها در دستگاه آزمایش قرار می گیرند، در نامطلوب ترین موقعیت افقی قرار می گیرند، زمانی که دستگاه آزمایش به دمای ثابت، اندازه گیری شده توسط ترموکوپل، (120 ± 5) درجه سانتی گراد برای لوازم جانبی دارای جریان نامی 2 رسید. ، 5 A و (180 ± 5) درجه سانتیگراد برای لوازم جانبی دارای درجه جریان بالاتر.
دما به مدت 3 ساعت در مقادیر مربوطه حفظ می شود.
سپس نمونه ها از دستگاه آزمایش خارج می شوند و اجازه داده می شود تا دمای اتاق خنک شوند و حداقل 4 ساعت در آن نگهداری می شوند.
آستین های عایق پین های نمونه ها سپس مطابق با بند 30 برای آزمایش ضربه ارسال می شوند اما در دمای محیط ساخته می شوند و مشمول بازرسی بصری می شوند.
نکته 2 در حین بازرسی چشمی، هیچ ترکی روی آستین های عایق نباید با دید عادی یا اصلاح شده بدون بزرگنمایی اضافی قابل مشاهده باشد و ابعاد آستین های عایق نباید طوری تغییر کرده باشد که محافظت در برابر تماس تصادفی را مختل کند.
