| محل منبع: | چين |
| نام تجاری: | HongCe |
| گواهی: | Calibration Certificate (Cost Additional) |
| شماره مدل: | MHL-99 |
| مقدار حداقل تعداد سفارش: | ۱ عدد |
|---|---|
| قیمت: | Negotiatable |
| جزئیات بسته بندی: | تخته سه لا |
| زمان تحویل: | 15 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 10 مجموعه / ماه |
| باند فرکانس کاری: | 0.9G-12.4GHz | رطوبت نسبی: | 50٪ -80٪ |
|---|---|---|---|
| محدوده اندازه گیری: | 0.2uw / cm2-20mw / cm2 | مقدار هشدار پیش فرض اولیه: | 5mw / cm2 |
| دامنه هشدار را می توان تنظیم کرد: | 0.01-19.99mw / cm2 | قدرت: | باتری های قلیایی 5 عدد LR6 1.5V |
| برجسته: | تستر لوازم برقی,تجهیزات تست لوازم قابل حمل |
||

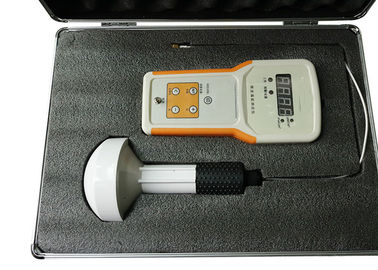

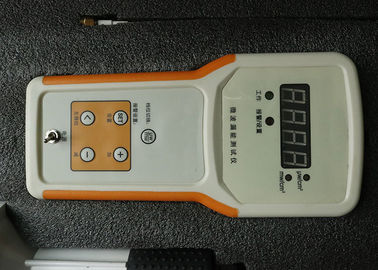

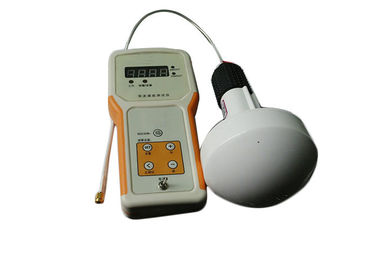

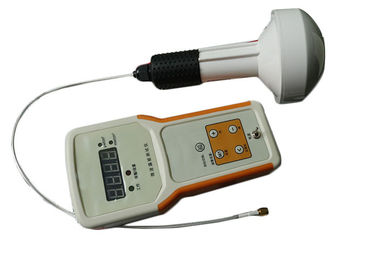

دستگاه سنجش قابل حمل مایکروویو 0.9G - سنج نمایشگر دیجیتال LED 12.4GHZ
معرفی محصولات
این یک وسیله قابل حمل برای اندازه گیری نشت تجهیزات مختلف مایکروویو در انرژی فضا است. باند فرکانس کاری 0.9-12.4GHz است. به خصوص برای تشخیص نشت مایکروویو اجاق های مایکروویو ، رادار باند مایکروویو ، رله مایکروویو ، ارتباط ماهواره ای ، ابزار پزشکی مایکروویو ، تجهیزات مایکروویو صنعتی ، تجهیزات مایکروویو صنعتی ، که به طور گسترده در پزشکی و بهداشت ، حفاظت از نیروی کار ، زمینه آزمایش محیط زیست و بخش ها مورد استفاده قرار می گیرد ، مناسب است.
مجهز به پروب سنسور. نمایش دیجیتالی مقدار اندازه گیری مستقیم و واضح است. در عین حال ، دارای یک عملکرد زنگ بیش از حد است. پارامترهای زنگ را می توان در فاصله زمانی 0.01-19.99mw / cm 2 توسط کاربر تنظیم کرد.
هسته ابزار مکانیسم کسب و پردازش میکرو کامپیوتر را به کار می گیرد ، با استفاده از تست خودکار و تنظیم خودکار صفر ، نمایشگر دیجیتال LED ، با استفاده از 5 باتری قلیایی 5 عدد 1.5 ولت.
uw / cm 2 مقدار اندازه گیری واحد دارای عملکرد هشدار قابل شنیدن در صورت عبور از محدوده است و به کاربر یادآوری می کند واحدها را تغییر دهد.
هنگام اندازه گیری نشت مایکروویو ، به منظور جلوگیری از سوختن پروب ، باید به سرعت آهسته به پروب نزدیک شود. قدرت سوخته کاوشگر در موج مداوم 100mw / cm 2 است و در صورت کار کردن موج پالس ، چگالی توان اوج 3w / cm 2 است.
ابزار می تواند در دو حالت موج موج و پالس موج کار کند ، و پارامترهای نمایش آن مقادیر متوسط هستند.
مقدار خواندن مقدار اندازه گیری P در هنگام اندازه گیری است و مقدار چگالی توان نشت مایکروویو واقعی (مقدار واقعی P) محل اندازه گیری را می توان پس از جایگزینی محاسبه فرمول بدست آورد.
پارامترهای فنی
| مدل | MHJ-99 |
| قدرت | باتری های قلیایی 5 عدد LR6 1.5V |
| باند فرکانس کاری | 0.9G-12.4GHz |
| دمای محیط | -10 ° C- + 40 ° C |
| رطوبت نسبی | 50٪ -80٪ |
| محدوده اندازه گیری | 0.2uw / cm 2 -20mw / cm 2 |
| مقدار پیش فرض اولیه زنگ | 5mw / cm 2 |
| دامنه هشدار را می توان تنظیم کرد | 0.01-19.99mw / cm 2 |
| ابعاد ابزار | 100 × 210 × 35 میلی متر |
| ابعاد پروب | 30 × 90 × 30 میلی متر |
| باند کار | 3-33 سانتی متر |
| دقت میدان کالیبراسیون | 75 0.75dB |
طریقه استفاده
1. نصب باتری:
قفل محفظه باتری را در پشت دستگاه به حالت باز قرار دهید ، درپوش محفظه باتری دستگاه را باز کنید و باتری های قلیایی 5 عدد LR6 1.5V را درون محفظه باتری قرار دهید ، به قطب بودن باتری توجه کنید.
2. اتصال پروب تشخیص مایکروویو:
کاوشگر تشخیص مایکروویو اتصال مشترک طلاکاری شده SMA را به تصویب می رساند ، فقط باید پیچ اتصال پروب را به کانکتور میزبان بچسبانید ، توجه کنید تا اتصال قابل اطمینان باشد.
3. اندازه گیری واقعی:
کلید برق را روی میزبان روشن کنید و میزبان بعد از دو حلقه به طور خودکار وارد موقعیت uw / cm 2 شوید . در این زمان ، کاربر می تواند دکمه [تغییر واحد] را روی میزبان فشار دهد تا واحد را با توجه به نیاز اندازه گیری انتخاب کند. هنگام ورود به اندازه گیری واقعی ، کاوشگر را نگه دارید و به آرامی به موقعیتی برای اندازه گیری نزدیک می شوید. در این زمان ، داده های اندازه گیری آنی بر روی صفحه LED دستگاه نمایش داده می شوند. واحد خواندن واحدی است که توسط LED مربوطه نشان داده شده است.
4. تنظیم زنگ:
دکمه [Set] را فشار دهید تا وارد حالت تنظیم زنگ شوید. نشانگر [هشدار / تنظیم] در پانل روشن می شود. دکمه shift [<] را فشار دهید تا داده ها به طور جداگانه تنظیم شوند. به عنوان مثال ، اگر می خواهید مقدار زنگ هشدار را روی 3.55mw / cm 2 تنظیم کنید ، ابتدا دکمه [Set] را فشار دهید ، سپس [<] را فشار دهید تا موقعیت مورد نظر برای تغییر انتخاب شود. برای افزایش یا کاهش مقدار به مقدار مورد نظر ، دکمه [+] ، [-] را فشار دهید. با فشار دادن دکمه [<] ، صفحه نمایش LED موقعیتی را که می توان تنظیم کرد برجسته می کند. پس از اتمام تنظیم ، دکمه [Set] را دوباره فشار دهید تا ذخیره شود و از تنظیم خارج شوید تا وارد حالت اندازه گیری شوید.
توجه: مقدار زنگ تنظیم کارخانه 5mw / cm 2 است و پس از تنظیم کاربر ، به داده های مجموعه کاربر تغییر می یابد. این داده تا زمانی که کاربر آن را تغییر دهد ، عملکرد صرفه جویی در مصرف برق را دارد.
هنگامی که زنگ خطر رخ می دهد ، زنگ داخلی به صدا در می آید و چراغ هشدار قرمز روی پنل روشن می شود تا به کاربر یادآوری کند که مقدار اندازه گیری شده از مقدار تنظیم شده فراتر رفته است.
