| محل منبع: | چين |
| نام تجاری: | HongCe |
| گواهی: | Calibration Certificate (Cost Additional) |
| شماره مدل: | HH0803 |
| مقدار حداقل تعداد سفارش: | ۱ عدد |
|---|---|
| قیمت: | Negotiatable |
| جزئیات بسته بندی: | جعبه پلاستیکی |
| زمان تحویل: | 3 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 100 مجموعه در ماه |
| مواد: | برنجی | قطر بیرونی: | Ф102 میلی متر |
|---|---|---|---|
| تعداد سوراخ ها: | 121 | قطر سوراخ نازل: | Φ0.5 |
| زاویه پوشش فلپر: | 30 درجه | استاندارد: | IEC60529 |
| برجسته: | شکل 5 تجهیزات تست حفاظت از ورود,تجهیزات تست حفاظت از ورود IEC 60529 |
||

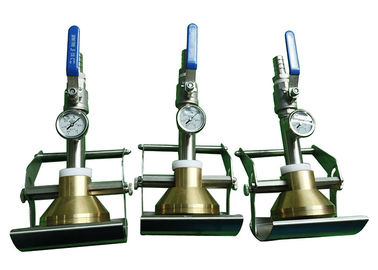

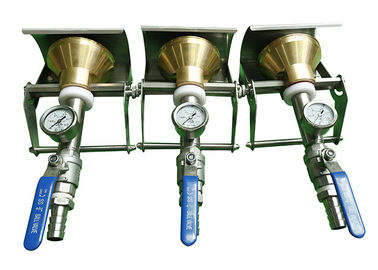

تستر نازل اسپری برنجی دستی IEC60529 شکل 5 برای سوراخ های IPX3 IPX4 121
معرفی محصول
نازل اسپری HT IPX3/4 یک دستگاه تست دستی برای تایید حفاظت در برابر پاشش و پاشش آب است.فشار آب را می توان با استفاده از دکمه کنترل جریان روی دستگاه تنظیم کرد تا دبی مورد نیاز را به دست آورد.فشار را می توان روی گیج مشاهده کرد که به راحتی توسط نازل قرار گرفته است.الگوی اسپری نازل مطابق با استاندارد IEC 60529 ساخته شده است. تفاوت IPX3 و IPX4 در این است که بافل باید در تست IPX4 حذف شود.برای اینکه پوسته در هر جهت ممکن پاشیده شود، می توان از این دستگاه با میز چرخشی نمونه استفاده کرد.
پارامترهای فنی
| مورد | پارامتر |
| ورودی برق | تک فاز AC220V,50Hz |
| تامین آب | نرخ جریان آب ＞ 10 لیتر در دقیقه ± 5٪، فشار 50 تا 150 کیلو پاسکال آب تمیز بدون گنجاندن است. |
| پارامترهای نازل اسپری |

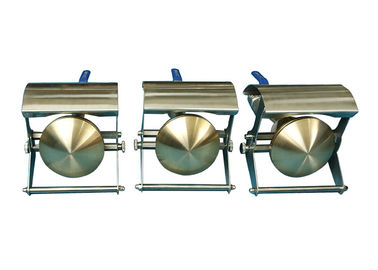

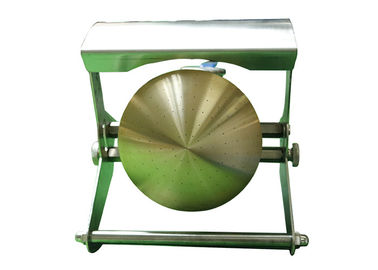

قطر خارجی: Ф102 میلی متر قطر کروی: SФ75.5 میلی متر 121 سوراخ Ф0.5 میلی متر؛ 1 سوراخ در مرکز 1 دایره داخلی 12 سوراخ در گام 30 درجه 4 دایره بیرونی 24 سوراخ در گام 15 درجه سپر متحرک-آلومینیوم نازل اسپری برنجی |
| جریان آب | 10 لیتر در دقیقه ± 5٪، فلومتر قابل تنظیم است |
| فشار سنج | 50 × 150 کیلو پاسکال، محدوده فشار سنج 0 تا 0.25 مگاپاسکال |
| بافل | قابل جابجایی |
| الزامات سایت |
اتاق آزمایش ضد آب IP اختصاصی، زمین باید صاف با نور باشد با عملکرد خوب ورودی و زهکشی. |
| زمان تست | کنترل دستی، حداقل 5 دقیقه |
فشار سنج
سپر متحرک با وزنه تعادل
شیر توپی برای تنظیم جریان آب
اتصال دهنده شیلنگ
نصب و راه اندازی
دبی سنج، شیلنگ و دستگاه آبیاری را مطابق تصویر زیر نصب کنید و سپس شیر را باز کنید تا دبی آب (10 ± 5%) L / دقیقه تنظیم شود و بررسی کنید که آیا فشار سنج فشار را در محدوده نشان می دهد یا خیر. 50-150 کیلو پاسکالاگر دبی آب کمتر از 10 لیتر باشد، باید بوستر پمپ نصب شود، لطفاً به تصویر ضربه مراجعه کنید.
رتبه بندی ضد آب برای تست نمونه IP3: مطابق با IEC60529 شکل 5، با تست فلپر.
تست های نمونه IP4 درجه بندی ضد آب: لطفاً فلپر را بردارید تا نمونه در همه جهات پاشیده شود.
اگر نمی دانید چگونه از آن استفاده کنید، لطفا اینجا را کلیک کنید راهنمای کاربر HH0803.pdf برای دریافت راهنمای کاربر tue .
