جزئیات محصول:
پرداخت:
|
| استاندارد: | IEC60947-1 | ارتفاع تست: | 250 ~ 500 میلی متر |
|---|---|---|---|
| قطر چرخش: | 75 میلی متر | نرخ تست: | 10±2 دور در دقیقه |
| قطر سوراخ فرول: | 6.5 ~ 28.6 میلی متر | زمان تست: | 0 تا 9999 |
| برجسته: | تجهیزات تست IEC 75 میلی متری,تجهیزات تست IEC 60947-1 |
||

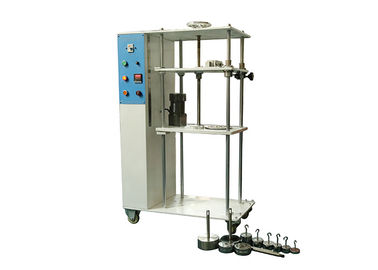

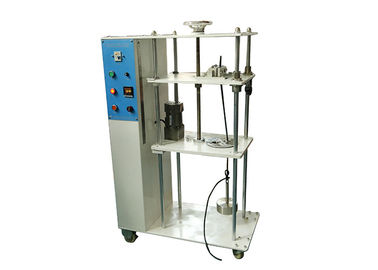

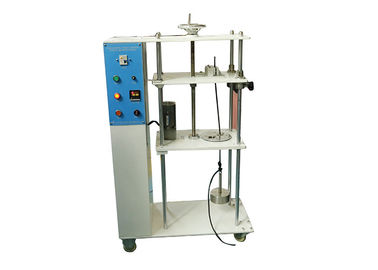

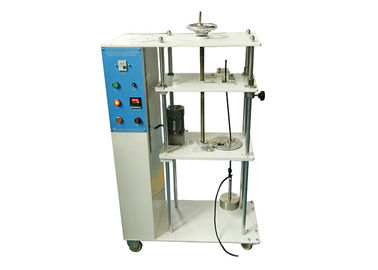

آسیب بستن سیم IEC60947 و شل شدن تصادفی هادی ها تستر فلکشن 75 میلی متر
معرفی محصول
این دستگاه تست دستگاه تست برای بررسی میزان آسیب سیم نیز نامیده می شود که استانداردهای IEC60947-1 بند 8.2.4.3، شکل 1 جدول 5 را تایید می کند. مطابق با الزام عدم آسیب بیش از حد به سیم.علاوه بر این، برای بررسی اینکه آیا ترمینال پیچ گیره می تواند در طول فرآیند استفاده معمولی تنش را تحمل کند، استفاده می شود.
زمان‌های آزمایش را می‌توان قبل از آزمایش از پیش تعیین کرد و با رسیدن به زمان‌های آزمایش، انطباق به طور خودکار با زنگ هشدار متوقف می‌شود.
پارامترهای فنی
| مدل | HC9903A |
| نرخ تست | 10±2 دور در دقیقه |
| قطر چرخش | 75 میلی متر |
| زمان تست | 0 تا 9999 |
| وزن ها | 0.2، 0.3، 0.4، 0.7، 0.9، 1.4، 2، 2.9، 4.5، 5.9، 6.8، 8.6، 9.5، 10.4، 14، 15، 16.8، 20، 22.7 کیلوگرم (وزن) |
| ارتفاع تست | 250 ~ 500 میلی متر |
| قطر سوراخ فرول | 6.5 ~ 28.6 میلی متر، 12 عدد |
| استانداردها | IEC60998-2-2,IEC60947-1 |
اطلاع:
(1) این دستگاه با 18 بوش سیم 9 اندازه، قطر: 6.5 میلی متر، 9.5 میلی متر، 13 میلی متر، 14.5 میلی متر، 15.9 میلی متر، 19.1 میلی متر، 22.2 میلی متر، 25.4 میلی متر و 28.6 میلی متر.
(2) شعاع چرخش سوراخ مرکز میز چرخشی 38 میلی متر است، کاربر می تواند بوش سیم مناسب را با توجه به الزامات تست برای نمونه آزمایشی انتخاب کند.
(3) اگر سوراخ بوش به اندازه کافی بزرگ نیست، باید سیم را در سوراخ قرار دهید، می توانید یک بوش سیم بزرگتر را جایگزین کنید.
(4) انحراف ارتفاع (H) ± 15 میلی متر
جدول 1: لیست اوزان
| خیر | وزن وزن (کیلوگرم) | تعداد |
| 1# | 0.2 با قلاب | 1 کامپیوتر |
| 2# | 0.3 با قلاب | 1 کامپیوتر |
| 3# | 0.4 با قلاب | 1 کامپیوتر |
| 4# | 0.7 با قلاب | 1 کامپیوتر |
| 5# | 0.7 از طریق سوراخ | 2 عدد |
| 6# | 0.9 با قلاب | 1 کامپیوتر |
| 7# | 0.9 از طریق سوراخ | 2 عدد |
| 8# | 1.4 با قلاب | 1 کامپیوتر |
| 9# | 2 با قلاب | 1 کامپیوتر |
| 10# | 2 از طریق سوراخ | 1 کامپیوتر |
| 11# | 2.3 از طریق سوراخ | 1 کامپیوتر |
| 12# | 4.5 با قلاب | 1 کامپیوتر |
| 13# | 4.5 از طریق سوراخ | 1 کامپیوتر |
| 14# | 6.8 با قلاب | 1 کامپیوتر |
| 15# | سوراخ 6.8 | 1 کامپیوتر |
| 16# | 8 .2 با قلاب | 1 کامپیوتر |
جدول 2: جدول ترکیب وزن ها
| وزن مورد نیاز (کیلوگرم) | محل سکونت |
| 0.2 | 1# |
| 0.3 | 2# |
| 0.4 | 3# |
| 0.7 | 4# |
| 0.9 | 6# |
| 1.4 | 8# |
| 2 | 9# |
| 2.9 | 9#+7# |
| 4.5 | 12# |
| 5.9 | 12#2*5# |
| 8.6 | 14#+2*7# |
| 9.5 | 9#+13#+11#+5# |
| 10.4 | 12#+13#+2*5# |
| 14 | 14#+13#+10#+5# |
| 15 | 16#+15# |
| 16.8 | 16#+13#+11#+2*7# |
| 20 | 16#+15#+11#+10#+5# |
| 22.7 | 16#+15#+13#+11#+7# |
