| استاندارد: | IEC60335-2-5 | کنترل: | PLC |
|---|---|---|---|
| ولتاژ بار: | AC 0-250V | زاویه باز / بسته درب: | 0-100 درجه |
| سرعت باز و بسته شدن درب: | 0-360 درجه در ثانیه | اتصال بازو و درب ربات: | فنجان مکش خلاء |
| برجسته: | تستر لوازم برقی,تجهیزات تست لوازم قابل حمل |
||
IEC60335-2-5 ماشین ظرفشویی داخلی کنترل PLC کنترل سیم کشی داخلی ایستگاه انعطاف پذیر انعطاف پذیر با ولتاژ بار قابل تنظیم
اطلاعات محصول
این تستر مطابق با IEC 60335-2-5 لوازم برقی خانگی و مشابه برق طراحی شده و ساخته شده است - ایمنی: قسمت 2-5: الزامات خاص ماشین ظرفشویی ها ، بند 23.3. بند EN 60335-2-7 بند 23.3؛ بند 23 IEC 60335-1 بند 23.3 ، از آن برای آزمایش اینکه سیم کشی داخلی درب ماشین ظرفشویی از مقاومت خمشی کافی در زیر عمل درب باز و بسته شدن مکرر برخوردار است یا اینکه آیا لایه محافظ برای مقاومت در برابر دخالت حرکت نسبی کافی است استفاده می شود. سایر مؤلفه ها بدون آسیب به منظور بررسی قابلیت اطمینان سیم کشی داخلی. برای کمک به آزمایشات دیگر برای انجام اقدامات باز و بسته شدن مکرر درب استفاده می شود.
اصل تست
برنامه ویرایش شده برای کنترل بازوی ربات رانده شده توسط موتور برای رانندگی درب یا درپوش مکش شده توسط فنجان مکش خلاء استفاده می شود تا در یک سرعت معین ، در یک سرعت معین انجام شود ، از این طریق قابلیت اطمینان سیم کشی داخلی را تأیید می کند.
نمونه آزمون
ماشین ظرفشویی برقی ، (فاز یک فاز single 250 ولت) ، حداکثر اندازه نمونه مجاز WDH = 600 * 600 * 850mm

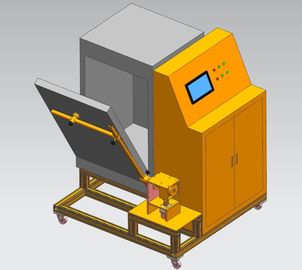

ساختار
این تجهیزات شامل یک کابینت کنترل الکتریکی (شامل تنظیم کننده ولتاژ بار) ، یک قاب و یک بازوی ربات است که بر روی قاب نصب می شود.
ابعاد تجهیزات: در حدود: 1500 1500 00 1300 (1300 (میلی متر) W × D × ساعت
وزن تجهیزات: 180 کیلوگرم
پارامترهای عملکرد:
| ایستگاه آزمایش | تک ایستگاه |
| حالت کنترل الکتریکی | کنترل برنامه ریزی PLC ، صفحه نمایش لمسی LCD 7 رنگی |
| حالت رانندگی | موتور سروو |
| روش بستن نمونه | براکت مشخصات آلومینیوم ، موقعیت مکانیکی تنظیم مکانیکی پیچ |
| اتصال بازو و درب ربات | فنجان مکش خلاء |
| سرعت باز و بسته شدن درب | 0-360 درجه در ثانیه ، می تواند از پیش تعیین شده باشد |
| زاویه باز / بسته درب | 0-100 درجه ، می تواند از پیش تعیین شده باشد |
| نرخ انعطاف پذیر | 30 در دقیقه ، می تواند از پیش تعیین شده باشد |
| زمان تست | 0-999999 بار ، از پیش تنظیم شده و نمایش داده می شود |
| زنگ خطر. هشدار | زنگ خرابی برق و زمان تست فعلی را ضبط کنید |
| ولتاژ بار | AC 0-250V ، قابل تنظیم؛ پورت DC خارجی |
| مکانیسم عمل کمکی | مکانیسم شروع به کار قفل درب ماشین ظرفشویی |
| دستگاه محافظت از ایمنی | |
| قدرت | محافظت در برابر نشت ، اضافه بار و محافظت از اتصال کوتاه |
| موتور | محافظت از اضافه بار و اتصال کوتاه |
از محیط استفاده کنید
منبع تغذیه: AC220V ± 10٪ / 50-60Hz ، قدرت 6KW
منبع هوا: هوای فشرده شده 0.5-0.7MPa
محل استفاده: فشار اتمسفر 106 pa 106kpa؛ دمای محیط 5 ~ 40 ° C؛ رطوبت نسبی (80 20 20) RH؛ بدون لرزش شدید ، لرزش ، بدون تداخل الکترومغناطیسی ، گرد و غبار ، گاز انفجاری و خورنده ، اتلاف گرمای خوب.
