محل منبع: | چين |
نام تجاری: | HongCe |
گواهی: | calibration certificate (cost additional) |
شماره مدل: | HC9914D |
مقدار حداقل تعداد سفارش: | ۱ عدد |
---|---|
قیمت: | Negotiatable |
جزئیات بسته بندی: | تخته سه لا |
زمان تحویل: | 45days |
شرایط پرداخت: | اعتبارات اسنادی T/T |
قابلیت ارائه: | 30 مجموعه در ماه |
مدل: | HC9914D | ایستگاه: | 4 ایستگاه کاری |
---|---|---|---|
قدرت: | AC220V | کنترل کننده: | کنترل PLC |
استروک لاینر: | 0-100 میلی متر، از پیش تعیین شده | زاویه چرخش: | 0-360 درجه، از پیش تعیین شده |
برجسته: | سوکت دوشاخه سوئیچ IEC 60884,سوکت دوشاخه سوئیچ PLC,سوکت دوشاخه سوئیچ 4 ایستگاه |

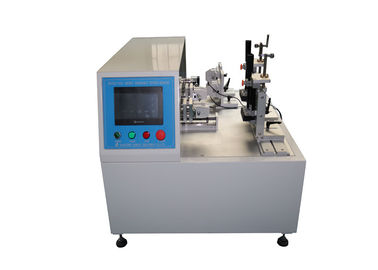

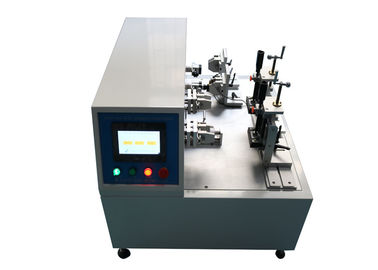

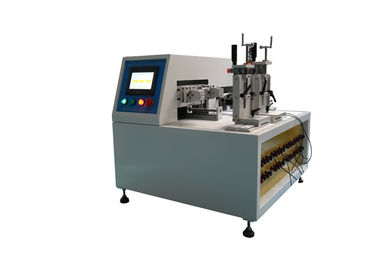

IEC60884 سوئیچ سوکت دوشاخه عملکرد عادی عمر PLC کنترل 4 ایستگاه دستگاه تست
معرفی محصول
دستگاه تست مطابق با IEC60884-1clause 20 و 21 Fig 16، IEC60669-1 و غیره طراحی و ساخته شده است. برای تست ظرفیت شکستن سوئیچ ها و تست عمر عملکرد عادی تاسیسات برقی ثابت خانگی و مشابه، همچنین مناسب برای دوشاخه و دوشاخه می باشد. ظرفیت شکست پریزها و آزمایش عمر عادی عملکرد خانگی و اهداف مشابه.تجهیزات آزمایشی کلیدها، دوشاخه ها و پریزها، چرخش طولانی مدت کنتاکت های فیوز، اقدامات درج و برداشتن را برای ارزیابی اینکه آیا سوئیچ ها، دوشاخه ها و پریزها، کنتاکت فیوزها قادر به مقاومت در برابر آسیب های مکانیکی و آسیب های ناشی از خستگی الکتریکی هستند، شبیه سازی می کند. و اینکه آیا نقاط تماس دارای پدیده چسبندگی، پدیده های بسته یا قطع طولانی مدت هستند، برای بررسی اینکه آیا نمونه های آزمایش بیش از حد فرسوده شده اند یا پیامدهای مضر دیگری دارند.این تجهیزات تست ویژه برای تست استقامت الکتریکی سوئیچ ها و پریزها است.
تجهیزات تست می توانند تست استقامت را برای کلیدهای دکمه ای، کلیدهای راکر، دوشاخه ها و سوکت ها انجام دهند.همراه با بانک بار خارجی (مقاومتی، القایی و خازنی) می تواند آزمایش بارگذاری را پردازش کند، دارای یک سیستم کنترل مربوطه است.لطفا توجه داشته باشید که بانک بار خارجی باید توسط کاربر تهیه شود.
دستگاه تست از قاب آلومینیومی، صفحه مهر و موم فولادی ضد زنگ، با موتور سروو و بال اسکرو، با صفحه نمایش لمسی رنگی 7 اینچی، سیستم کنترل PLC میتسوبیشی، رابط عملیات انسانی و صفحه نمایش دیجیتال قدرتمند ساخته شده است.زمان تست، زمان جریان هدایت، سرعت تست، ضربه تست را می توان از پیش تنظیم کرد.دارای عملکرد نمایش جریان الکتریکی است که می تواند جریان هدایت نمونه را نشان دهد.کل دستگاه تست دارای 2 ایستگاه کاری است، هر ایستگاه می تواند کلیدهای خطی و دوشاخه ها و سوکت ها را به طور همزمان پردازش کند.هنگامی که به دلیل چسبندگی یا خرابی به طور مداوم روشن یا خاموش می شود، تعداد آزمایش های مناسب را هشدار داده و ثبت می کند و زمانی که زمان های آزمایش به مقدار از پیش تعیین شده برسد آلارم می دهد.هنگامی که زنگ هشدار رخ دهد، دستگاه تست به طور خودکار متوقف می شود.
پارامترهای فنی
نام پارامترها | داده های پارامتر | تذکر دهید |
قدرت | AC220V، 50Hz | |
ایستگاه کاری |
2 ایستگاه لاینر؛ 2 ایستگاه چرخشی |
|
رابط عملیات | صفحه نمایش لمسی 7 اینچی | |
حالت رانندگی | سروو موتور | |
سیستم کنترل | میتسوبیشی پی ال سی | |
زمان تست | 0 ~ 999999 بار، می تواند از پیش تنظیم شود | |
زمان انجام | 0~999.9s، می تواند از پیش تنظیم شود | |
زنگ تفریح | 0~999.9s، می تواند از پیش تنظیم شود | |
تست سکته مغزی | خطی: 0 ~ 100 میلی متر، قابل تنظیم | |
سرعت تست |
15 بار در دقیقه 7.5 بار در دقیقه 30 بار در دقیقه |
|
محیط آزمایش |
فشار اتمسفر 80 ~ 106 کیلو پاسکال؛ دمای محیط 5~40℃;رطوبت نسبی (20~90) %RH;محل استفاده: بدون لرزش شدید، بدون لرزش، بدون تداخل الکترومغناطیسی، بدون گرد و غبار، بدون گاز انفجاری یا خورنده، اتلاف حرارت خوب |
|
ابعاد | L*W*H=1300mmx800mmx600mm | |
وزن | 180 کیلوگرم |
موارد احتیاط
1. اپراتورها باید قبل از استفاده از این تجهیزات دستورالعمل ها را به دقت مطالعه کنند، استفاده از ایمنی الکتریکی را درک کنند و اقدامات احتیاطی مربوط به ایمنی را انجام دهند.قبل از تأیید اینکه مشکل ایمنی پنهانی وجود ندارد، آزمایش را ادامه دهید.
2. ولتاژ 1.1 برابر ولتاژ نامی نمونه و جریان الکتریکی 1.25 برابر جریان نامی نمونه است.لطفاً مقادیر ولتاژ و جریان را مطابق با الزامات استانداردهای مربوطه انتخاب کنید، در غیر این صورت نمونه های آزمایشی آسیب می بینند و حوادث ایمنی شخصی ایجاد می شود.
3. سیم های نمونه های آزمایشی که به بار متصل می شوند باید با جریان نامی مجاز نمونه های آزمایشی سازگار شوند.
4. پس از فشار دادن دکمه توقف اضطراری، باید با چرخاندن دکمه به راست تنظیم مجدد شود، سپس "Reset" را فشار دهید، در غیر این صورت، تجهیزات تست کار نمی کنند یا به اشتباه کار نمی کنند.
5. هنگامی که دستگاه از کار می افتد، لطفا برق را خاموش کنید و سپس راه اندازی مجدد کنید.
6. هنگام تست بار فرآیند، باید به شدت از دستورالعمل ها برای اتصال مدار پیروی کنید، و همچنین به ایمنی توجه کنید.
7. هر فیکسچر و گیره نیاز به روانکاری و نگهداری منظم دارد.
