جزئیات محصول:
پرداخت:
|
| Electrode output testing voltage: | AC40-50V | Temperature environment: | 0-40 |
|---|---|---|---|
| Test sample: | Showing Contact With The Relevant Parts | Conforms to standard: | IEC60990 |
| برجسته: | تستر iec,تجهیزات آزمایشگاهی |
||

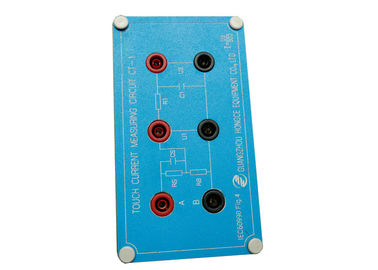

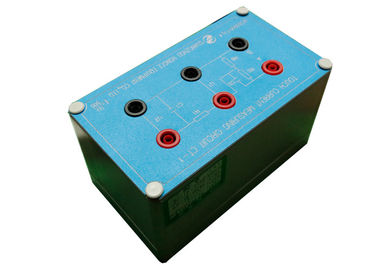

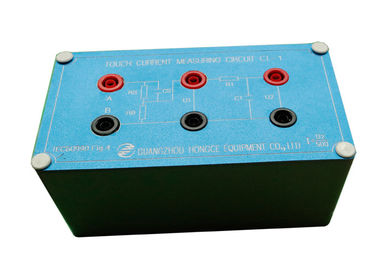

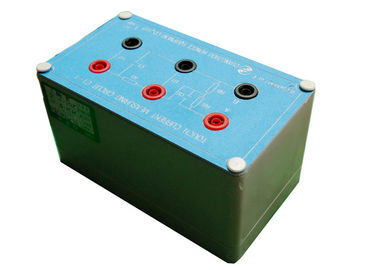

بهره برداری آسان IEC60990 شکل 4 شبکه آزمایش کنونی را لمس کنید برای انتقال یا هدایت محافظ واکنش
استاندارد:
شکل 4 IEC60990 شکل 4 لمسی و روش اندازه گیری جریان هادی محافظ
کاربرد:
این شبکه برای استفاده راحت و به راحتی کار می کند و سوئیچ منبع تغذیه به طور جداگانه ساخته شده است که می تواند کاستی های منبع تغذیه دستگاه قبلی را برطرف کند و می تواند محصولات قدرتمندتری را آزمایش کند.
| رس | 1500اوه |
| ر1 | 10000Ω |
| رب | 500Ω |
| ج1 | 0.022μF |
| جس | 0.22μF |
نمونه آزمون:
اندازه گیری فشار جریان لمسی شبکه (جریان حسی یا جریان واکنش)
آماده سازی قبل از تست
دستگاه زیر قبل از آزمایش به خوبی آماده شده است.
مجموعه اسیلوسکوپ
مجموعه ای از پروب ولتاژ 1 بار یا 10 بار.
مجموعه ای از منبع تغذیه (ولتاژ یا فرکانس را می توان با آزمایش مورد نیاز تنظیم و یا متغیر).
روش های امتحان
1. منبع تغذیه را به ولتاژ و فرکانس تست مورد نیاز تنظیم کنید ، و سپس ترمینال ورودی سوئیچ تست جریان تماس را به منبع تغذیه وصل کنید. (لطفاً هنگام اتصال شبکه ، برق را برق نکنید.)
2. نمونه را در ترمینال خروجی سوئیچ تست جریان تماس قرار دهید.
3. سوئیچ تست جریان تماس پورت B را با درگاه B شبکه آزمایش جریان تماس وصل کنید.
4. Connect the port A of the contact current test network to the place where the contact current is required. 4- درگاه A شبکه آزمایش جریان تماس را به محلی که جریان تماس مورد نیاز است وصل کنید. Such as connect the port A to the adapter's output or shell when the network adapter is tested. مانند اتصال درگاه A به خروجی یا پوسته آداپتور هنگام آزمایش آداپتور شبکه.
5- کاوشگر اسیلوسکوپ مطابق با الزامات آزمایش وارد ترمینال های U1 یا U2 می شود.
6. منبع تغذیه را وصل کنید ، سوئیچ "N" را روی وضعیت روشن قرار دهید ، فاز مثبت را به موقعیت فاز مثبت قرار دهید ، خط سوئیچ "G" را روی موقعیت قرار دهید ، بررسی کنید که آیا نمونه آزمایش شده با برق معمولی کار می کند یا خیر؟ شکل موج در اسیلوسکوپ.
7. با توجه به الزامات استاندارد پس از کار نمونه ، در حالت مختلف "فاز مثبت" ، "معکوس" ، "N خط روشن" ، "N خط خاموش" ، "G line off" ، "خط G روشن" و غیره ، ولتاژ U1 و U2 را مستقیماً با استفاده از اسیلوسکوپ بخوانید ، جریان تماس با مقدار اوج U2 برابر است و سپس 500 تقسیم می شود.
اطلاعیه ها
در طول تست ، لازم است به ایمنی توجه کنید زیرا می توانید برخی از ترمینال ها را لمس کنید.
مطابق الزامات استاندارد GB / T 12113 و IEC 60990 ، منبع تغذیه باید در انزوا باشد و سیم صفر و خط زمین باید به هم وصل شوند. (روش ساده این است که در صورت وجود ولتاژ ولتاژ بر روی سیم صفر و سیم زمین وجود داشته باشد). از 2 ولت فراتر رود ، مانند توان 220 ولت ، ولتاژ متفاوت بین خط صفر و سیم زمین بیش از 100 ولت ، خط صفر و سیم زمین باید وصل شوند.)
When testing, please pay attention to the polarity of the power supply. هنگام آزمایش ، لطفا به قطب بودن منبع تغذیه توجه کنید. The fire line must be connected to the L end of the contact current test switch. خط آتش باید به انتهای L سوئیچ تست جریان تماس متصل شود. If the connection is wrong, there is a danger of electric shock. اگر اتصال اشتباه باشد ، خطر برق گرفتگی وجود دارد.
اسیلوسکوپ را به هم وصل کنید ، نمونه را آزمایش کنید ، سپس نیرو را پس از خط b- ترمینال وصل کنید ، و هنگام اتصال برق خط تست را وصل نکنید.
