| محل منبع: | چين |
| نام تجاری: | HongCe |
| گواهی: | Calibration certificate(cost additional) |
| شماره مدل: | HC9903 |
| مقدار حداقل تعداد سفارش: | ۱ عدد |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | تخته سه لا |
| زمان تحویل: | 20 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T |
| قابلیت ارائه: | 30 مجموعه در هر ماه |
| Weights: | 0.3，0.4, 0.7, 0.9, 1.4kg | Test height: | 260, 280, 300, 320mm |
|---|---|---|---|
| Diameter of ferrule hole: | 6.5, 9.5, 13, 14.5mm | Test times: | 0～9999 |
| Diameter of gyration: | 75mm | Test rate: | 10±2 RPM |
| برجسته: | تستر iec,تجهیزات آزمایشگاهی |
||

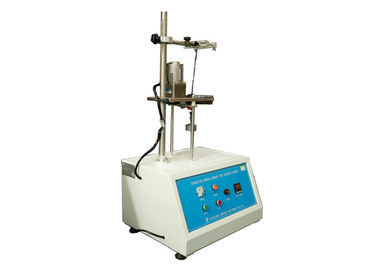

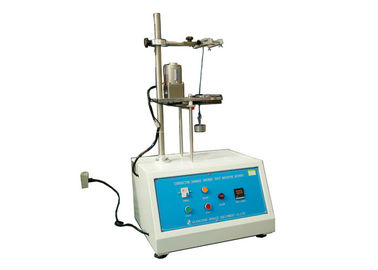

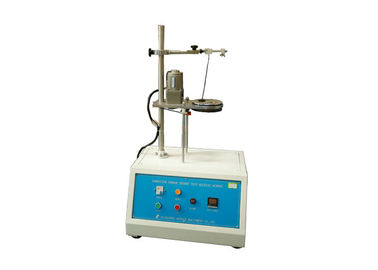

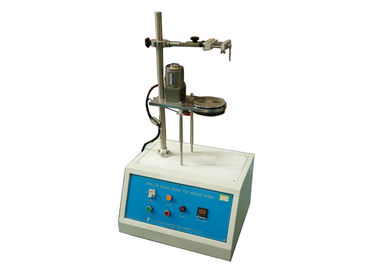

شکل تست 11 ± 2 RPM نرخ تست IEC60884 شکل 11 دستگاه تست برای بررسی خسارت به ایستگاه های کار تنها
استاندارد :
IEC 60884-1 'شاخه ها و پریز برق برای اهداف خانگی و مشابه - قسمت 1: بند الزامات عمومی 12.2.2 ، 12.3.10 و شکل 11
کاربرد:
این کار برای بررسی اینکه آیا پایانه های دارای پیچ های بدون پیچ و بدون پیچ می توانند نیروی مکانیزم تحت عملکرد عادی را تحمل کنند استفاده می شود. عمدتا از این قضاوت استفاده كنید كه آیا طراحی و ساختار پایانه های بستن پیچ ، نیاز به بستن رساناها را بدون آسیب بیش از حد برآورده می كند.
نمونه آزمون:
پایانه های پیچ و پایانه های بدون پیچ
مولفه های:
| مدل | HC9903 |
| میزان تست | 10 ± 2 RPM |
| قطر غرق شدن | 75 میلی متر |
| زمان تست | ～ 9999 |
| وزنها | 0.3.0.4 ، 0.7 ، 0.9 ، 1.4kg |
| ارتفاع آزمون | 260 ، 280 ، 300 ، 320 میلی متر |
| قطر سوراخ فرولی | 6.5 ، 9.5 ، 13 ، 14.5 میلی متر |
| استانداردها | I EC60884-1 ، IEC60669-1 |
تست عادی
1. تنظیم مقیاس: مهره ثابت را از موقعیت مقیاس باز کنید ، فیکسچر را بر روی ارتفاع مورد نیاز برای آزمایش تنظیم کرده و آن را تعمیر کنید.
2. تنظیم مرکز: برای یافتن مرکز تورنت ، از چکش سیم استفاده کنید. در اینجا ما باید با شکل نمونه مطابقت داشته باشیم ، تا ترمینال منتهی به نمونه تراز شود.
3. نصب نمونه.
3.1 پایانه های اتصال به سیم های مربوطه متصل می شوند ، و اتصالات را پس از نصب گیره و ثابت کنید.
3.2 سیم به بوشینگ مربوطه می رسد و وزنه مربوطه را نصب می کنید.
3.3 جدول مقایسه وزن ، قد و بوش به شرح زیر:
| سطح مقطع اسمی هادی (mm²) | قطر سوراخ بوشینگ (میلی متر) | قد (میلی متر) | توده هادی (کیلوگرم) |
| 0.5 | 6.5 | 260 | 0.3 |
| 0.75 | 6.5 | 260 | 0.4 |
| 1.0 | 6.5 | 260 | 0.4 |
| 1.5 | 6.5 | 260 | 0.4 |
| 2.5 | 9.5 | 280 | 0.7 |
| 4.0 | 9.5 | 280 | 0.9 |
| 6.0 | 9.5 | 280 | 1.4 |
| 10.0 | 9.5 | 280 | 2.0 |
| 16.0 | 13.0 | 300 | 2.9 |
| |||
4. مراحل تست عادی:
4.1 از پیش تعیین شده Time زمان تست】 مطابق با الزامات استاندارد ، <را انتخاب کنید تا زمان از پیش تعیین شده را انتخاب کنید ، سپس دکمه ▲ رو به بالا یا ▼ رو به پایین را انتخاب کنید تا مقدار موردنیاز را انتخاب کنید ، و سپس برای تأیید [SET] را فشار دهید ، قالب نمایش زمان 99 ساعت از 59minutes59s است (هر بار زمان آزمایش تغییر کرده است ، باید دکمه تنظیم مجدد فشرده شود تا زمان تست قبل از حذف شود.)
4.2. دکمه 【Start Press را فشار دهید ، دستگاه شروع به کار کند ، چرخش چرخان با سرعت 10r / min چرخانده شوند ، پس از رسیدن به Time Time Test】 ، توقف خودکار تست و با صدای سریع.
4.3 دکمه تنظیم مجدد زرد را فشار دهید تا اعلان صدا حذف شود. پس از اتمام آزمایش ، باید سوئیچ مدار قطع شود و منبع تغذیه را قطع کنید.
4.4 نتیجه گیری: در حین انجام آزمایش ، هادی نباید از واحد گیره خارج شود و در نزدیکی واحد گیره نباشد ، و نباید به هادی آسیب برساند به گونه ای که آن را برای استفاده بیشتر نا مناسب کند.
