دستگاه تست استحکام پین تک ایستگاه پلاگین IEC 60884.1 ، VDE 0620

استاندارد :

بند 24 IEC 60884-1 بند 24.10 شکل30

کاربرد:

برای تست استحکام پلاگین و پین پلاگین استفاده می شود. این پلاگین روی یک صفحه فولادی سفت و سخت قرار داده شده است که سوراخ هایی مناسب برای پین های پلاگین دارد. فاصله بین مراکز سوراخ ها باید همان مسافت هایی باشد که فاصله مراکز دایره ای که در اطراف سطح مقطع هر پین در ورقه استاندارد پلاگین نوشته شده است.

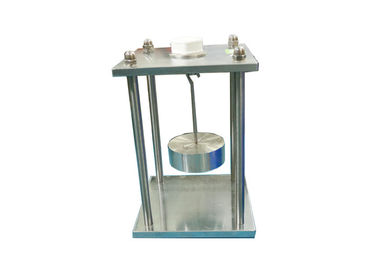

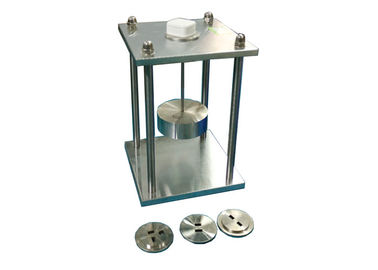

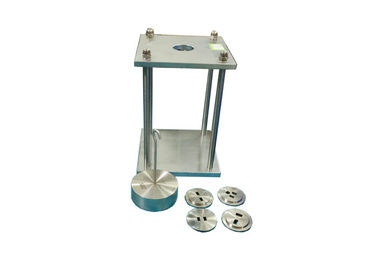

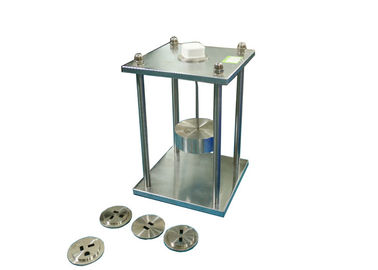

نمای تصویر

نمونه آزمون:

پلاگین ، پین

مولفه های:

تعداد ایستگاه آزمایش: 1

وزن: 50N * 1 ، 20N * 2 ، 30N * 1 ، 4N * 1

سوکت استاندارد: هر یک از استاندارد های کلمبیا برای تنظیمات.

روش آزمون

1. قبل از استفاده اول ، کاربر باید با استفاده از دستگاه تست و تکمیل تست ، با استانداردهای مربوطه آشنا شود.

2. پلاگین روی صفحه فولادی قرار می گیرد به گونه ای که مرکز دایره هایی که پین ​​ها را ضبط می کنند همزمان با مراکز سوراخ ها باشد. سپس پلاگین تست را در جهت محور طولی پین در سوکت قرار دهید. پس از آن ، پلاگین در دمای کابینت با دمای (2 70 70) درجه سانتیگراد قرار می گیرد ، 1 ساعت بعد ، یک نیروی کشش در داخل کابینت گرمایش اعمال می شود

3. اتصالات بستگی را مطابق شکل پلاگین انتخاب کنید و آن را به طور محکم با پلاگین متصل کنید (اطمینان حاصل کنید که هنگام اعمال نیروی کششی از بین نمی رود)

4- وزن نیروی کشش را مطابق با حداکثر نیروی برداشت همانطور که در جدول 16 آورده شده است انتخاب کنید (می توان با اضافه نمود) وزن در حلقه گیره قلاب شد ، با احتیاط برخورد کنید و تنش انفجاری ایجاد نکنید.

5- نیرو روی هر پین پلاگین به مدت 1 دقیقه اعمال می شود ، پس از آزمایش ، پلاگین مجاز به خنک شدن در دمای محیط است و باید تأیید شود که جابجایی هر پین پلاستیکی در بدنه پلاگین نباید بیش از 1 میلی متر باشد.

6. بعد از اتمام تست به تمیز کردن دستگاه و نگهداری از پریزها توجه کنید.
