تجهیزات تست کابل انعطاف پذیر 1000mm 0.33m / s IEC60245-1

تجهیزات تست کابل انعطاف پذیر 1000mm 0.33m / s IEC60245-1

تجهیزات تست کابل انعطاف پذیر 1000mm 0.33m / s IEC60245-1
1000mm 0.33m/s Flexible Cable Testing Equipment IEC60245-1
تجهیزات تست کابل انعطاف پذیر 1000mm 0.33m / s IEC60245-1
جزئیات محصول:
محل منبع: چین
نام تجاری: HongCe
گواهی: Calibration Certificate(cost additional)
شماره مدل: HDX1302
پرداخت:
مقدار حداقل تعداد سفارش: 1 ست
قیمت: Negotiatable
جزئیات بسته بندی: بسته بندی صادراتی استاندارد
زمان تحویل: 15 روز
شرایط پرداخت: T / T ، پی پال
قابلیت ارائه: 10 مجموعه در هر ماه
مخاطب
توضیحات محصول جزئیات
استاندارد: بند IEC60245-2 بند 3.1 شکل 1 جریان فعلی را بارگیری کنید: 0.5-25A
بارگیری ولتاژ: 0-400V سرعت تست: 0.33m / S
برجسته:

شکل 1 تجهیزات تست کابل

,

تجهیزات تست کابل 1000 میلی متر

تجهیزات تست کابل 0.33m / s IEC60245-1 شکل 1 تست انعطاف پذیری برای کابل های قابل انعطاف فاصله 1000 میلی متر تست





استاندارد:

IEC60245-1 کابلهای عایق لاستیکی - دارای ولتاژهای دارای رنج تا حداکثر و شامل 450/750 ولت - قسمت 1: بند الزامات عمومی بند 5.6.3.1 ، IEC60245-2 کابلهای عایق لاستیکی - دارای ولتاژ دارای تا حداکثر و شامل 450/750 V-Part 2: Test بند بند 3.1 شکل 1 ، بند 16 IEC60065-1 بند 16.3 ب)



توضیحات استاندارد:

این آزمایش با استفاده از دستگاهی که در شکل 1 نشان داده شده است انجام می شود. این دستگاه شامل یک حامل C ، یک سیستم رانندگی برای حامل و چهار قرقره برای هر نمونه کابل مورد آزمایش است.حامل C از دو قرقره A و B پشتیبانی می کند که قطر یکسانی دارند.دو قرقره ثابت ، در هر دو انتهای دستگاه ، ممکن است از قرقره A و B قطر متفاوتی داشته باشند ، اما هر چهار قرقره باید طوری تنظیم شده باشند که نمونه بین آنها افقی باشد.حامل چرخه ها (حرکات رو به جلو و عقب) را از مسافت 1 متر با سرعت تقریبا ثابت 0.33m / s بین هر وارونه جهت حرکت انجام می دهد.

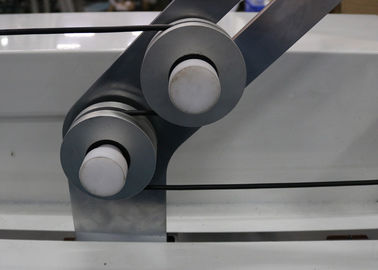

قرقره ها باید از فلز ساخته شده و دارای شیار نیمه دایره ای شکل برای کابل های دایره ای و شیار مسطح برای کابل های مسطح باشند.گیره های مهار کننده D باید به گونه ای ثابت باشد که کشش همیشه توسط وزنی که حامل از آن دور می شود اعمال شود.فاصله یک گیره نگهدارنده تا پایه آن ، در حالی که گیره دیگر در پشتیبان خود استراحت می کند ، باید حداکثر 5 سانتی متر باشد.

سیستم رانندگی باید به گونه‌ای باشد که حامل هنگام چرخش از یک جهت به جهت دیگر ، یکنواخت و بدون پرش به چرخش برسد.



مولفه های:

منبع تغذیه 220 ولت / 50 هرتز
جریان فعلی 0.5-25A ، قابل تنظیم است
ولتاژ بار ولتاژ خط به خط 10-400V قابل تنظیم است
سرعت تست 0.33m / s
فاصله آزمایش 1000 ± 20 میلی متر
هسته های مناسب 2-18
ناحیه مقطعی اسمی 0.2-4 میلی متر2
قطر قرقره 60 ، 80 ، 120 ، 160 ، 200 میلی متر
وزن تست کنید 2 * 0.5kg با قلاب ، 2 * 0.5kg با سوراخ ، 6 * 1kg با سوراخ ، 2 * 6kg با قلاب



کاربرد:

برای بررسی مقاومت مکانیکی کابلهای انعطاف پذیر تکمیل شده استفاده می شود.این آزمایش در مورد کابلهای قابل انعطاف با هسته هایی از سطح مقطع اسمی بیشتر از 4 میلی متر صدق نمی کند2 و نه کابل هایی که بیش از 18 هسته در بیش از دو لایه متحرک دارند.



ویژگی:

دستگاه آزمون می تواند الزامات آزمون استاندارد استانداردهای داخلی و بین المللی را برآورده کند ، می تواند به طور گسترده مورد استفاده قرار گیرد.این دستگاه دارای کنتور دیجیتالی دقیق است ، بنابراین می تواند ولتاژ جریان کوچکتر یا بزرگتر را با دقت اندازه گیری کند.روش تغییر قرقره ها ساده و راحت است.تجهیزات آزمایشگاهی سازوکار درایو زنجیره ای را به تصویب می رسانند ، عملکرد پایدار است و نویز نادر است.

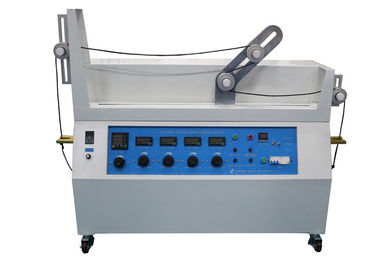

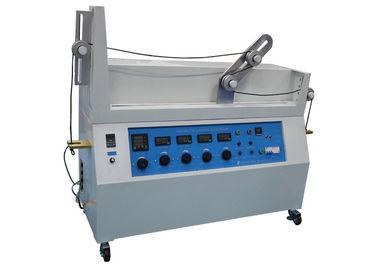

تجهیزات تست کابل انعطاف پذیر 1000mm 0.33m / s IEC60245-1 0تجهیزات تست کابل انعطاف پذیر 1000mm 0.33m / s IEC60245-1 1
