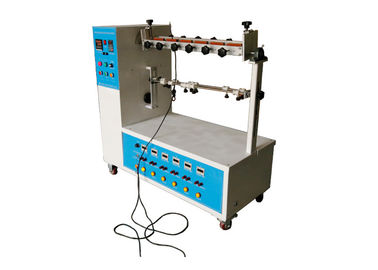

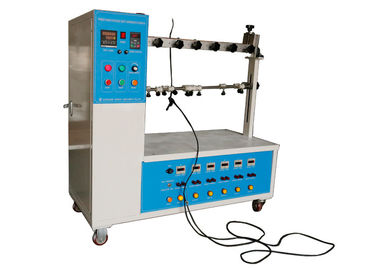

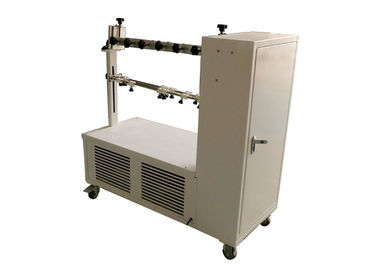

شکل 21 دستگاه تست انعطاف پذیری Plug Cord 999999

شکل 21 دستگاه تست انعطاف پذیری Plug Cord 999999

شکل 21 دستگاه تست انعطاف پذیری Plug Cord 999999
Figure 21 Plug Cord 999999 Flexibility Test Apparatus
شکل 21 دستگاه تست انعطاف پذیری Plug Cord 999999
جزئیات محصول:
محل منبع: چین
نام تجاری: HongCe
گواهی: Calibration certificate(cost additional)
شماره مدل: HC9919
پرداخت:
مقدار حداقل تعداد سفارش: 1 ست
قیمت: Negotiation
جزئیات بسته بندی: تخته سه لا
زمان تحویل: 30 روز
شرایط پرداخت: L / C ، T / T
قابلیت ارائه: 10 مجموعه در هر ماه
مخاطب
توضیحات محصول جزئیات
ایستگاه های آزمایش: 6 ایستگاه زمان خم شدن: 1-999999 (قابل تنظیم).
میزان انعطاف پذیری: 10 ~ 60 دور در دقیقه (قابل تنظیم) وزنها: 10N / 20N * 6
برجسته:

شکل 21 دستگاه تست انعطاف پذیری

,

6 ایستگاه دستگاه تست انعطاف پذیری

IEC 60884-1 شکل 21 دستگاه تست انعطاف پذیری سیم برق با کنترل دکمه 6 ایستگاه



استاندارد:

IEC 60884-1 "دوشاخه ها و پریزها برای مصارف خانگی و مشابه-قسمت 1: الزامات عمومی" بند 23.4 ، شکل 21



شرح استاندارد:

دوشاخه های غیرقابل برگشت و سوکت های قابل حمل غیرقابل تحمل باید طوری طراحی شوند که کابل انعطاف پذیر در برابر خم شدن بیش از حد در محل ورود به لوازم جانبی محافظت شود.



محافظانی که برای این منظور ارائه می شوند باید از مواد عایق بوده و به شیوه ای قابل اطمینان ثابت شوند.



مطابقت با بازرسی و آزمایش خمش با استفاده از دستگاهی که در شکل 21 نشان داده شده است ، بررسی می شود.



این آزمایش بر روی نمونه های جدید ساخته شده است.

نمونه بر روی عضو نوسانی دستگاه ثابت می شود به طوری که وقتی در وسط حرکت خود قرار دارد ، محور کابل انعطاف پذیر ، جایی که وارد نمونه می شود ، عمودی بوده و از محور نوسان عبور می کند.



نمونه هایی با طناب مسطح طوری نصب شده اند که محور اصلی مقطع موازی با محور نوسان است.



لوازم جانبی باید در دستگاه آزمایش به روش زیر ثابت شوند:

- شاخه ها: توسط پین ها ؛

-پریزهای قابل حمل: در فاصله 4 میلی متر تا 5 میلی متر در جهت کابل انعطاف پذیر ، از سطح درگیری ؛یک شاخه آزمایشی با حداکثر ابعاد باید در حین آزمایش در پریز برق قابل حمل وارد شود.



لوازم جانبی ، با تغییر فاصله بین قسمت ثابت قسمت نوسان کننده و محور نوسان ، طوری قرار گرفته اند که کابل انعطاف پذیر هنگام حرکت عضو نوسانی دستگاه آزمایش در طول حرکت کامل ، حداقل حرکت جانبی را انجام دهد.



کابل انعطاف پذیر دارای جرمی است که نیروی وارد شده به آن است

-20 N برای لوازم جانبی با کابل های انعطاف پذیر با سطح مقطع اسمی بیش از 0.75 میلی متر 2 ؛

- 10 N برای سایر لوازم جانبی.



جریانی معادل جریان نامی لوازم جانبی یا جریان زیر ، هرچه کمتر باشد ، از طریق هادی ها عبور می کند:

-16 A برای لوازم جانبی با کابل های انعطاف پذیر با سطح مقطع اسمی بزرگتر از 0.75 میلی متر2؛

-10 A برای لوازم جانبی با کابل های انعطاف پذیر با سطح مقطع اسمی 0.75 میلی متر2 ؛

-2،5 A برای لوازم جانبی با کابل های انعطاف پذیر با سطح مقطع اسمی کمتر از 0.75 میلی متر2 .



ولتاژ بین هادی ها برابر ولتاژ نامی نمونه است.



عضو نوسانی از زاویه 90 درجه (45 درجه در دو طرف عمودی) حرکت می کند ، تعداد خمش ها 10 000 و میزان خم شدن 60/دقیقه است.



نمونه هایی با کابل های انعطاف پذیر به صورت دایره ای بعد از 5000 خم شدن در قسمت نوسانی 90 درجه چرخانده می شوند.نمونه هایی با کابل های انعطاف پذیر مسطح فقط در جهت عمود بر صفحه ای که محورهای رساناها را شامل می شود خم می شوند.



در طول آزمون خمش ، باید وجود داشته باشد

- بدون قطع جریان ،

- عدم اتصال کوتاه بین هادی ها



پس از آزمایش ، محافظ ، در صورت وجود ، نباید از بدنه جدا شده باشد و عایق کابل انعطاف پذیر هیچ گونه نشانه ای از سایش یا سایش نداشته باشد.رشته های شکسته هادی ها عایق را تا آنجا که قابل دسترسی نباشد ، سوراخ نکرده اند.



کاربرد:

این دستگاه برای آزمایش خواص خمشی دوشاخه های غیرقابل تحمل (پایانه ها) و پریزهای قابل حمل غیرقابل تعویض ، برای بررسی قدرت خستگی کابل برق و کاپشن مورد استفاده قرار می گیرد.



نمونه آزمایش:

دوشاخه های غیرقابل تعویض و پریزهای قابل حمل غیرقابل تحمل



ویژگی:

موتور کاهش سرعت ، ساختار بلوک کشویی میل لنگ را برای انجام حرکت رفت و برگشتی کنترل می کند ، زاویه خم شدن چپ و راست با مقیاس دستی تنظیم می شود و مدل صفحه لمسی تنظیم خودکار زاویه را می توان سفارشی کرد.

هنگامی که زمان آزمایش از پیش تعیین شده به پایان رسید ، تستر به طور خودکار خاموش می شود.



مولفه های:

منبع تغذیه AC220V ، 60 هرتز
تعداد ایستگاه های آزمایش 6 ، با 6 مجموعه گیره
تعداد زمانهای انعطاف پذیر 1-999999 (قابل تنظیم).با 6 شمارنده مستقل مربوط به هر ایستگاه ، و یک شمارنده عمومی وجود دارد
میزان انعطاف پذیری 10 ~ 60 دور در دقیقه (قابل تنظیم)
زاویه های انعطاف پذیر زاویه چرخش در دو طرف 45 درجه ، 60 درجه ، 90 درجه
نمونه سیم های اتصال 6 عدد
وزن ها 10N/20N*6 (وزن UL113g و 284g)
نشانه شکستن نمایشگر نشانگر
ابعاد L*W*H = 870mm*610mm*820mm



نظریه مکانیک

بلوک میل لنگ در گیربکس کاهشی توسط موتور الکتریکی هدایت می شود تا عمل رفت و برگشت را انجام دهد.



شکل 21 دستگاه تست انعطاف پذیری Plug Cord 999999 0
