IEC60335-1 شکل 8 دستگاه های تک ایستگاه برای کنترل PLC تست انعطاف پذیری لوازم خانگی

IEC60335-1 شکل 8 دستگاه های تک ایستگاه برای کنترل PLC تست انعطاف پذیری لوازم خانگی

IEC60335-1 Figure 8 Single Station Apparatus For Home Appliance Flexing Test PLC Control
IEC60335-1 Figure 8 Single Station Apparatus For Home Appliance Flexing Test PLC Control

جزئیات محصول:

محل منبع: چین
نام تجاری: HongCe
گواهی: Calibration Certificate (Cost Additional)
شماره مدل: HJ0608C

پرداخت:

مقدار حداقل تعداد سفارش: 1 ست
قیمت: Negotiatable
جزئیات بسته بندی: تخته سه لا
زمان تحویل: 30 روز
شرایط پرداخت: T / T
قابلیت ارائه: 10 مجموعه / ماه
مخاطب
توضیحات محصول جزئیات
مدل: HJ0608C زاویه خمشی: 0-360°. 0-360 درجه. Can be preset از پیش تعیین شده
سرعت خمشی: 0 ~ 60 دور در دقیقه ، می تواند از پیش تعیین شده باشد کنترل: کنترل برنامه ریزی PLC
راندن: سروو موتور عمل: عملکرد هوشمند صفحه نمایش لمسی
منبع تغذیه: 230V 50HZ ضمانتنامه: 1 سال
برجسته:

electrical appliance tester

,

portable appliance testing equipment

IEC60335-1 شکل 8 دستگاه تک ایستگاه برای کنترل PLC تست انعطاف پذیری لوازم خانگی



استاندارد:

IEC 60335-1 لوازم برقی خانگی و مشابه آن - ایمنی - قسمت 1: الزامات کلی بند 23.3 ، بند 25.14 و شکل 8 ، IEC 60335-2-23 لوازم خانگی خانگی و مشابه آن - ایمنی - قسمت 2-23: الزامات خاص لوازم خانگی برای بند مراقبت از پوست یا مو 11.101


شرح استاندارد:
IEC 60335-1 بند 23.3:
قسمتهای مختلف یک دستگاه که می توانند در استفاده عادی یا در حین نگهداری کاربر نسبت به یکدیگر حرکت کنند ، باعث ایجاد فشار ناگهانی در اتصالات الکتریکی و هادی های داخلی نمی شوند ، از جمله مواردی که پیوستگی زمین را فراهم می کنند.لوله های فلزی انعطاف پذیر نباید به عایق هادی های موجود در آنها آسیب برساند.برای محافظت از سیم کشی نباید از فنرهای کویل باز استفاده شود.اگر برای این منظور از فنر پیچ خورده ای که پیچ های آن با یکدیگر تماس دارند استفاده شود ، باید علاوه بر عایق بندی هادی ها ، یک پوشش عایق بندی مناسب نیز وجود داشته باشد.

انطباق با بازرسی و با آزمون زیر بررسی می شود.

اگر انعطاف پذیری در استفاده عادی اتفاق بیفتد ، دستگاه در موقعیت طبیعی استفاده قرار می گیرد و در ولتاژ نامی تأمین می شود و در حالت عادی کار می کند.

قسمت متحرک به عقب و جلو منتقل می شود ، به طوری که هادی از طریق بزرگترین زاویه مجاز سازه خم می شود ، سرعت خم شدن 30 در دقیقه است.تعداد انعطاف پذیری است
10000 پوند ، برای هادی هایی که در هنگام استفاده عادی خم می شوند.
100 − ، برای هادی هایی که در حین نگهداری کاربر خم می شوند.

تا جایی که مطابقت با این استاندارد مختل شده باشد ، دستگاه آسیب نمی بیند و برای استفاده بیشتر مناسب است.به طور خاص ، سیم کشی و اتصالات آن باید مقاومت قدرت الکتریکی 16.3 را تحمل کند ، ولتاژ آزمایش به 1 هزار ولت کاهش می یابد و
فقط بین قطعات زنده و قطعات فلزی قابل دسترسی اعمال می شود.علاوه بر این ، بیش از 10٪ رشته های هر هادی سیم کشی داخلی بین قسمت اصلی دستگاه و قسمت متحرک باید شکسته شود.اگرچه سیم کشی مدارهایی را تأمین می کند که بیش از 15 وات مصرف نمی کنند ، در این صورت بیش از 30٪ رشته ها باید شکسته شوند.


IEC 60335-1 بند 25.14:
وسایل تهیه شده با سیم تغذیه و در حین کار جابجا می شوند باید طوری ساخته شوند که سیم ورودی در صورت ورود به دستگاه در برابر خم شدن بیش از حد محافظت شود.

مطابقت با آزمایش زیر بررسی می شود که بر روی دستگاهی با عضو نوسان انجام می شود ، همانطور که در شکل 8 نشان داده شده است.

بخشی از دستگاه که شامل دهانه ورودی است به عضله در حال نوسان ثابت می شود تا هنگامی که سیم در وسط حرکت قرار دارد ، محور سیم که در آن وارد محافظ یا ورودی سیم می شود عمودی باشد و از طریق محور نوسانمحور اصلی مقطع سیمهای تخت باید موازی با محور نوسان باشد.

بند ناف بارگذاری می شود تا نیروی وارد شده باشد
- 10 N ، برای سیمهای دارای مقطع اسمی بیش از 0.75 mm² ؛
- 5 N ، برای سیمهای دیگر.

فاصله X ، همانطور که در شکل 8 نشان داده شده است ، بین محور نوسان و نقطه ورود سیم یا محافظ سیم به دستگاه تنظیم شده است ، به طوری که وقتی عضو نوسانی از دامنه کامل خود حرکت می کند ، سیم و بار حداقل جانبی را ایجاد می کند جنبش.

عضو نوسانی از زاویه 90 درجه (45 درجه در دو طرف عمودی) حرکت می کند ، تعداد انعطاف پذیری برای پیوست های نوع Z 20000 و برای سایر پیوست ها 10 000 است. سرعت خم شدن 60 در دقیقه است.

بند ناف و قطعات مربوط به آن پس از نصف تعداد خمش از زاویه 90 درجه چرخانده می شوند ، مگر اینکه یک سیم صاف نصب شود.

در طول آزمایش ، هادی ها با ولتاژ نامی تأمین می شوند و با جریان نامی دستگاه بارگیری می شوند.جریان از هادی زمین عبور نمی کند.

این آزمون نتیجه ای نخواهد داشت
- اتصال کوتاه بین هادی ها ، به طوری که جریان بیش از مقداری برابر با دو برابر جریان نامی دستگاه است.
- شکستگی بیش از 10٪ از رشته های هر رسانا ؛
- جداسازی هادی از ترمینال آن ؛
- شل شدن هر محافظ بند ناف ؛
- آسیب به سیم یا محافظ سیم که می تواند مطابقت با این استاندارد را مختل کند.
- رشته های شکسته عایق را سوراخ کرده و در دسترس هستند.

IEC 60335-2-23 بند 11.101:

لوازم خانگی که دارای اتصال مفصل گردنده هستند با محور اصلی خود به صورت افقی قرار می گیرند ، سیم سیم به صورت عمودی آویزان است.یک نیروی کشش 1 N به سیم برق وارد می شود.



دستگاه با ولتاژ نامی تأمین می شود ، جریان 1.25 برابر جریان نامی است.



این دستگاه با سرعت تقریبی 50 دور در دقیقه در محور اصلی خود می چرخد ​​و جهت چرخش هر 20 دور برعکس می شود.آزمون برای 1 500 دور انجام می شود.



افزایش دما در کنتاکت های کشویی نباید بیش از 65 درجه سانتیگراد باشد.



IEC 60335-2-23 بند 25.101:

اتصالات چرخشی باید برای استفاده عادی از دستگاه مناسب باشد.



انطباق با آزمون زیر بررسی می شود.



این دستگاه تحت شرایط مشخص شده در 11.101 کار می کند ، تعداد چرخش ها به 20000 افزایش می یابد.

پس از این آزمایش ، اتصال مفصل گردنده و سیم برق برای استفاده بیشتر مناسب است.قطعات زنده قابل دسترس نبوده و دستگاه باید در برابر تست مقاومت الكتریكی 16.3 مقاومت كند.



کاربرد:
برای بررسی اینکه سیم برق لوازم خانگی کوچک (مانند قابلمه قهوه / اتوی برقی) و لامپ ها به اندازه کافی در برابر خم شدن بیش از حد در محل ورود به دستگاه محافظت می شود ، استفاده می شود.

نمونه آزمایش:
لوازم خانگی کوچک ، مانند قابلمه قهوه ، اتو برقی ، توستر ، چراغ های روشنایی و غیره

مولفه های:

نام موردمولفه های
زاویه انعطاف پذیری یا چرخش0-360 درجهمی تواند از پیش تعیین شده باشد
سرعت انعطاف پذیری یا چرخش0 ~ 60 دور در دقیقه ، می تواند از پیش تعیین شده باشد
زمان آزمون0 ~ 999999 بار ، می تواند از پیش تعیین شده و نمایش داده شود
قدرت230 ولت 50 هرتز
کنترلکنترل قابل برنامه ریزی PLC
راندنسرو موتور
عملعملکرد هوشمند صفحه نمایش لمسی 7 ”
حداکثرتوان خروجی5 کیلووات
ولتاژ خروجی0 ~ 250 ولت
حداکثرجریان خروجی16A
حداکثرظرفیت حمل15 کیلوگرم
ایستگاه تست1 ایستگاه
فیکسچر نمونه

وسایل جهانی لوازم خانگی کوچک ، 1 ست
وسایل جهانی لوازم مراقبت از پوست و مو ، 1 ست

اندازه گیری دمادماسنج مادون قرمز دستی
وزن ها را بارگیری کنید5N * 1،10N * 1
استانداردها

IEC60335-1 بند 25.14.شکل 8،
IEC60335-2-23 بند 11.101 و 25.101


گوانگژو Hongce مجموعه کاملی از تجهیزات تست لوازم خانگی (IEC60335) را فراهم می کند ، ما می توانیم راه حل ها و تجهیزات مربوطه را برای استانداردهای مختلف و نیازهای مشتری ارائه دهیم و درخواست تجهیزات برای برنامه ریزی و ساخت آزمایشگاه را ارائه دهیم.
لطفاً روی پیوند کلیک کنید لیست تجهیزات سری IEC60335.pdfبرای دریافت مجموعه ای از لیست تجهیزات تست سری IEC 60335.

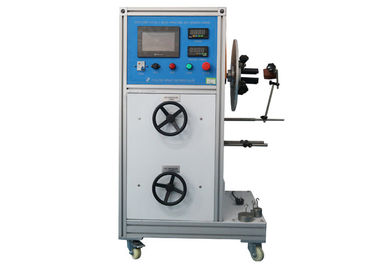

IEC60335-1 شکل 8 دستگاه های تک ایستگاه برای کنترل PLC تست انعطاف پذیری لوازم خانگی 0

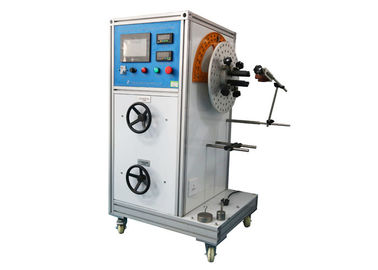

IEC60335-1 شکل 8 دستگاه های تک ایستگاه برای کنترل PLC تست انعطاف پذیری لوازم خانگی 1
