| محل منبع: | چین |
| نام تجاری: | HongCe |
| گواهی: | calibration certificate |
| شماره مدل: | NF-2 |
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | Negotiatable |
| جزئیات بسته بندی: | تخته سه لا |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T / T |
| قابلیت ارائه: | 10 مجموعه / ماه |
| کنترل: | کنترل PLC | کنترل حالت عملکرد: | عملکرد صفحه نمایش لمسی رنگی 7 اینچ |
|---|---|---|---|
| قدرت: | 220V / 50HZ | ضمانتنامه: | 1 سال |
| استاندارد: | IEC 60695 | ارتفاع شعله: | قابل تنظیم 1 12 12 میلی متر |
| زاویه احتراق: | شیب 45 درجه یا عمودی | اندازه محفظه تست: | ≥ 0.5m³ |
| برجسته: | تجهیزات تست قابلیت اشتعال 0.5m³,تستر شعله سوزنی IEC 60695 |
||
تستگر شعله سوزنی تجهیزات تست اشتعال پذیری IEC 60695 با صفحه لمسی رنگی 7 اینچ
معرفی محصولات
5.1 رایت
مشعل تولید شعله آزمایشی باید از لوله ای به طول حداقل 35 میلی متر و دارای سوراخ 0/5 میلی متر ± 0/0 میلی متر و قطر بیرونی آن بیش از 9/0 میلی متر باشد.
توجه: لوله مشخص شده در ISO 9626 [1] 2 (0.8 میلی متر با دیوار معمولی یا نازک) با قطر داخلی 0،5 mm ± 0،1 mm و قطر خارج از آن بیشتر از 0 نمی باشد. ، 9 میلی متر
مشعل گاز با گاز بوتان یا پروپان با حداقل خلوص 95٪ تهیه می شود.هوا نباید در لوله مشعل قرار گیرد.
5.2 شعله
با محور مشعل در حالت عمودی ، گازرسانی به گونه ای تنظیم می شود که طول شعله 1 2 میلی متر ± 1 میلی متر باشد ، هنگامی که در نور فرو رفته در برابر پس زمینه تاریک مشاهده می شود (شکل 1 را ببینید).شعله باید با استفاده از دستگاه و روش دقیق در ضمیمه A. تأیید شود. زمان آزمایش برای افزایش دما از 1 ° 00 درجه سانتیگراد تا 5 درجه سانتیگراد به 700 درجه سانتیگراد ± 3 درجه سانتیگراد باید 23/5 درجه سانتیگراد باشد. s
5.3 آزمایشگاه بدن / اتاق
فومود / محفظه آزمایشگاهی باید دارای حجم داخلی حداقل 0/5 مترمربع باشد.محفظه باید یک محیط بدون پیش نویس را فراهم کند ، در حالی که گردش حرارتی عادی هوا را از طریق نمونه آزمایش اجازه می دهد.محفظه اجازه مشاهده تست در حال انجام را می دهد.
سطوح داخلی دیوارها باید از رنگ تیره باشد.
برای ایمنی و راحتی ، مطلوب است که این محفظه (که می تواند کاملاً بسته باشد) با دستگاه استخراج مانند پنکه اگزوز مجهز شود تا محصولات احتراق را که ممکن است سمی باشد ، خارج کند.دستگاه استخراج باید در طول آزمایش خاموش و بلافاصله پس از اندازه گیری زمان بندی روشن شود.ممکن است نیاز به یک دمنده بسته کننده مثبت باشد.
توجه: قرار گرفتن آینه در محفظه ، برای نمایش نمای عقب از نمونه آزمایش ، بسیار مفید است.
5.4 لایه مشخص شده
برای ارزیابی احتمال انتشار آتش ، به عنوان مثال با سوزاندن یا ذرات درخشان در حال سقوط از نمونه آزمایش ، یک لایه از مواد یا اجزای معمولی که در اطراف آن قرار دارد یا در زیر نمونه آزمایش قرار دارد ، زیر نمونه آزمایش در فاصله مساوی با فاصله قرار می گیرد. بین نمونه آزمایش و ماده یا اجزای اطراف آن هنگام نصب نمونه آزمایش مانند استفاده معمولی.
اگر نمونه آزمایشی زیر مجموعه یا یک جزء تجهیزات باشد و بطور جداگانه آزمایش شود ، یک قطعه تخته چوبی صاف صاف ، تقریباً 1 0 میلی متر ضخامت پوشیده شده در تماس نزدیک با یک لایه از بافت بسته بندی ، در فاصله مستقر قرار می گیرد. از 200 میلی متر ± 5 میلی متر کمتر از محلی که شعله سوزن بر روی نمونه آزمایش اعمال می شود ، مگر اینکه در مشخصات مربوطه در غیر این صورت مشخص شده باشد.بافت بسته بندی همانطور که در 4.21 استاندارد ISO 4046-4 مشخص شده است
یک بسته بندی نرم و قوی و سبک وزن 1 2 گرم در متر مربع 2 تا 30 گرم در متر مربع.
اگر نمونه آزمایشی یک تجهیزات کاملاً آزاد باشد ، در حالت عادی استفاده از آن روی تخته چوبی پوشانده شده از بافت قرار می گیرد و حداقل 1 00 میلی متر در خارج از پایه تجهیزات در تمام جهات امتداد می یابد.
اگر نمونه آزمایشی یک وسیله نصب شده کامل دیواری باشد ، در محل استفاده معمولی آن از mm 200 ± 5 میلی متر بالاتر از تخته چوبی پوشانده شده ثابت می شود.
ممکن است وسیله ای برای تعمیر نمونه آزمایش و مشعل موجود در موقعیت لازم باشد.
دستگاه زمان بندی
دستگاه زمانبندی باید تحمل بیش از 0،5 ثانیه باشد.
استاندارد:IEC60695-11-5 آزمون شعله های آتش-روش آزمون شعله سوزنی-دستگاه ، ترتیب آزمایش و تأییدیه آزمون
کاربرد:این بخش از IEC60695 یک آزمایش شعله سوزن را برای شبیه سازی اثر شعله سملی که ممکن است در اثر گسل در نتیجه باشد ، مشخص می کند تا با یک روش شبیه سازی خطر آتش سوزی را ارزیابی کند.
نمونه آزمون:روشنایی ، لوازم الکتریکی ولتاژ کم ، لوازم خانگی ، دستگاه برقی ماشین ابزار ، موتور الکتریکی ، ابزار برقی ، ابزار الکترونیکی ، ابزار برقی ، کانکتور برقی ، مانند تجهیزات برقی و الکترونیکی و قطعات ، قطعات ، قطعات از جمله مواد عایق ، پلاستیک مهندسی یا موارد دیگر مواد قابل احتراق جامد
ویژگی:سوزن شعله سوزنی متشکل از مشعل سوزنی به شکل Ф0.9 میلی متر است که با فرشته 45 درجه خم می شود و گاز بوتان را در اختیار آن قرار می دهد.خطر آتش سوزی تجهیزات در هنگام وجود شعله در داخل تجهیزات که به دلیل شرایط گسل ایجاد شده است ، توسط اینکه آیا نمونه قابل اشتعال است یا زمان و طول احتراق ارزیابی می شود.
مولفه های:
| پارامترها مدل | NF-1 | NF-2 (صفحه لمسی) |
| ولتاژ کاری | 220V / 50Hz | 220V / 50Hz |
| کنترل حالت عملکرد | کنترل برق ، عملکرد دکمه | کنترل PLC ، عملکرد صفحه نمایش لمسی 7 اینچی با کنترل از راه دور مادون قرمز |
| احتراق | داخلی boreφ0.5 mm ± 0.1 mm ، OD ≤φ0.9mm ، L ≥ 35mm ، فولاد ضد زنگ | |
| دسته بندی گاز | گاز بوتان یا پروپان دارای حداقل خلوص 95٪ (می تواند از گاز سبک تر بطری استفاده کند) | |
| ارتفاع شعله | قابل تنظیم 12 ± 1 میلی متر (با سنج ارتفاع شعله) | |
| نیاز به گرم شدن شعله | از 100 تا 5 درجه سانتیگراد تا 700 درجه 3 C درجه سانتیگراد ، زمان برای مقادیر استاندارد در 1S 23.5S | |
| زاویه احتراق | شیب 45 درجه (آزمایش) یا عمودی (هنگام تنظیم ارتفاع شعله) | |
| سینی | یک لایه کاغذ ابریشمی (30 12 12 گرم در متر مربع) روی تخته کاج به ضخامت 10 میلی متر پوشانده شده است ، با فاصله 5 ± 200 میلی متر زیر نمونه آزمایش | |
| زمان سنج / احتراق پایدار | 0-9999X0.1S | |
| فاصله اندازه گیری دما | فاصله بین مرکز بالای مشعل و نمونه آزمایش: 1 8 8 میلی متر | |
| کالیبراسیون دما | اندازه گیری دما سر مس: 0.01 ± Φ4 ، وزن: 0.01 0.5 0.58 گرم | |
| ترموکوپل دما: سیم اصلی نیکل-کروم / نیکل آلومینیوم امگا φ0.5 آمریکایی K-Thermocouple ، مقاومت در برابر دمای 1100 درجه | ||
| فاصله اندازه گیری دما: 0.5 6 6 میلی متر | ||
| کنترل حجم هوا | با تنظیم کنتور می توان ارتفاع شعله را تنظیم کرد | |
| روش تست | کنترل اتوماتیک ، اگزوز مستقل | |
| روشنایی | به اتاق روشنایی در اتاق آزمایش ، با کنترل مجهز شوید | |
| محفظه تست و ابعاد | > 0.5 مکعب ، پس زمینه یوگن سیاه ، با پنکه اگزوز ، اندازه: 1100 * 550 * 1200mm ، وزن: 130kg | |

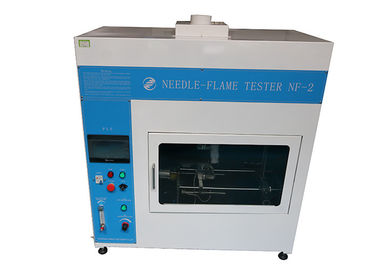

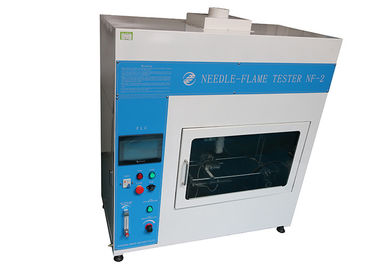

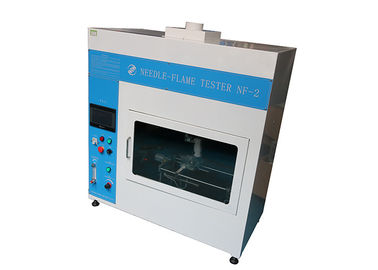

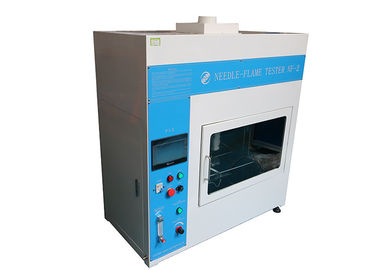

نمای تصویر:
