IEC 60884-1 Clause 23.4 Plug Socket Tester Test Power Flexing Flexing دستگاه 6 ایستگاه

IEC 60884-1 Clause 23.4 Plug Socket Tester Test Power Flexing Flexing دستگاه 6 ایستگاه

شرح استاندارد (بند IEC60884-1 بند 23.4):

23.4 دوشاخه های غیر قابل تعویض و پریزهای قابل حمل قابل جبران مجدد باید به گونه ای طراحی شوند که کابل انعطاف پذیر در هنگام ورود به لوازم جانبی در برابر خم شدن بیش از حد محافظت شود.
محافظهای ارائه شده برای این منظور باید از مواد عایق باشند و به روشی قابل اطمینان ثابت می شوند.
نکته 1: فنرهای فلزی مارپیچ ، اعم از لخت یا پوشیده از مواد عایق ، نباید به عنوان محافظ کابل انعطاف پذیر استفاده شوند.
مطابقت با بازرسی و آزمایش خمشی ساخته شده توسط دستگاه همانطور که در شکل 21 نشان داده شده است ، بررسی می شود.
این آزمایش بر روی نمونه های جدید ساخته شده است.پلاگین تستر پلاگین
نمونه به عضو نوسان دستگاه ثابت می شود تا وقتی در وسط حرکت قرار دارد ، محور کابل انعطاف پذیر ، جایی که وارد نمونه می شود ، عمودی باشد و از محور نوسان عبور کند.
نمونه هایی با سیم های تخت طوری سوار می شوند که محور اصلی مقطع موازی با محور نوسان باشد.
لوازم جانبی باید به روش زیر در دستگاه آزمایش ثابت شود:
- شاخه ها: توسط پین ها ؛پلاگین تستر پلاگین
- پریزهای قابل حمل: در فاصله 4 میلی متر تا 5 میلی متر در جهت کابل انعطاف پذیر ، از طرف درگیری ؛در حین آزمایش یک شاخه تست با حداکثر ابعاد باید در پریز خروجی قابل حمل قرار گیرد.
لوازم جانبی با تغییر فاصله بین قسمت ثابت کننده عضو نوسانی و محور نوسان به گونه ای قرار می گیرد که کابل انعطاف پذیر هنگام حرکت عضو نوسانی دستگاه آزمایش در طول حرکت کامل ، حداقل حرکت جانبی را ایجاد کند.
توجه 2 برای اینکه بتوانید با آزمایش موقعیت نصب با حداقل حرکت جانبی کابل انعطاف پذیر در حین آزمایش ، دستگاه خمش را باید به گونه ای ساخت که پشتیبانی های مختلفی برای لوازم جانبی نصب شده روی نوسان ساخته شود. عضو را می توان به راحتی تنظیم کرد.پلاگین تستر پلاگین
توجه 3 داشتن یک دستگاه (به عنوان مثال یک شکاف یا یک پایه) توصیه می شود که ببینید آیا کابل انعطاف پذیر حداقل حرکت جانبی را ایجاد می کند یا خیر.
کابل انعطاف پذیر با جرمی بارگذاری می شود به طوری که نیروی وارد شده
- 20 نیوتون برای لوازم جانبی با کابل های انعطاف پذیر با سطح مقطع اسمی بیش از 0.75 میلی متر مربع ؛
- 10 N برای سایر لوازم جانبی.
جریان معادل جریان نامی لوازم جانبی یا جریان زیر ، هر کدام پایین تر باشد ، از هادی ها عبور می کند:
- 16 A برای لوازم جانبی با کابل های انعطاف پذیر با سطح مقطع اسمی بزرگتر از 0.75 mm2 ؛
- 10 A برای لوازم جانبی با کابل های انعطاف پذیر با سطح مقطع اسمی 0.75 mm2 ؛
- 2،5 آمپر برای لوازم جانبی با کابل های انعطاف پذیر با سطح مقطع اسمی کمتر از 75/0 میلی متر مربع.
ولتاژ بین هادی ها برابر با ولتاژ نامی نمونه است.
عضو نوسانی از زاویه 90 درجه (45 درجه در دو طرف عمودی) حرکت می کند ، تعداد انعطاف پذیری 10000 و سرعت خم شدن 60 در دقیقه است.
نکته 4: انعطاف پذیری یک حرکت است ، یا به عقب یا به جلو.
نمونه های دارای کابل های انعطاف پذیر دایره ای پس از 5000 انعطاف پذیری از طریق 90 درجه در عضو نوسان چرخانده می شوند.نمونه های دارای کابل های انعطاف پذیر تخت فقط در جهتی عمود بر صفحه حاوی محورهای هادی خم می شوند.
در طول آزمون انعطاف پذیری ، وجود دارد
- بدون قطع جریان ،
- عدم اتصال کوتاه بین هادی ها.
توجه 5 اتصال کوتاه بین هادی های کابل انعطاف پذیر است
اگر جریان به a برسد ، اتفاق می افتد
مقدار برابر با دو برابر جریان آزمایش لوازم جانبی.
پس از آزمایش ، محافظ ، در صورت وجود ، نباید از بدنه جدا شود و عایق کابل انعطاف پذیر نباید هیچ نشانی از سایش یا ساییدگی داشته باشد.رشته های شکسته شده هادی ها نباید عایق را سوراخ کنند تا در دسترس باشند.

معرفی محصول:

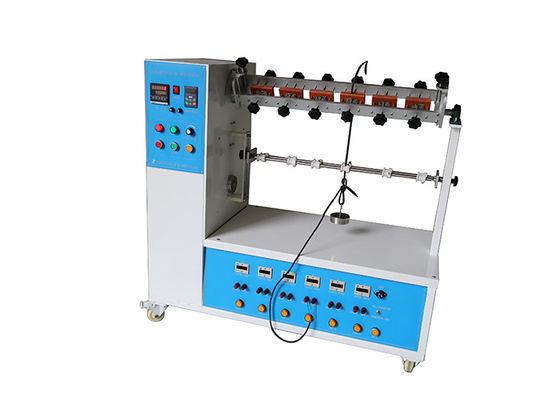

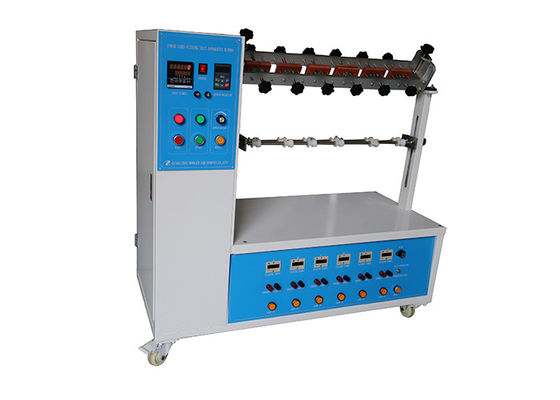

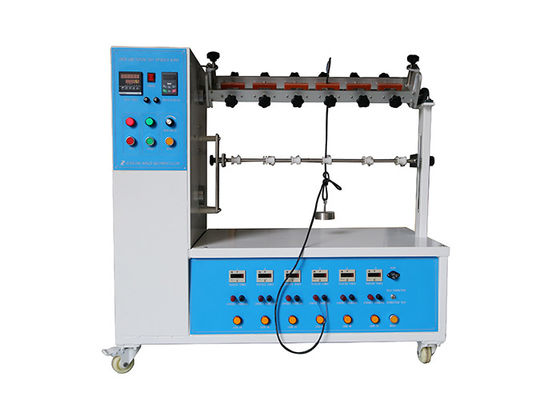

دستگاه تست انعطاف پذیری بند ناف مطابق با الزام استاندارد IEC 60884-1 شکل 21 طراحی و تولید شده است که برای پردازش تست خمش سیم برق دوشاخه ، وسایل خانگی و وسایل الکتریکی مشابه (ابزارهای برقی) استفاده می شود.

دستگاه می تواند زمان آزمایش از پیش تعیین شده (حداکثر 999999) باشد ، می تواند آزمایش را انجام دهد و تعداد آزمایشات را به طور خودکار محاسبه کند.وقتی زمان تست به مقدار از پیش تعیین شده برسد ، سیستم به طور خودکار خاموش می شود و سیگنال های تکمیل صدا می شوند.هنگامی که دستگاه تست به بار خارجی متصل شد ، می توان از آن برای پردازش آزمایش با بار استفاده کرد.پلاگین تستر پلاگین

استاندارد: IEC 60884-1 2013 بند 23.4 و شکل 21 ، UL817 ، VDE0620

کاربرد: این دستگاه برای آزمایش خصوصیات انعطاف پذیری دوشاخه های غیر قابل تعویض (ترمینال ها) و پریزهای قابل حمل غیر قابل اصلاح ، بررسی قدرت خستگی کابل برق و ژاکت استفاده می شود.

نمونه آزمایش: شاخه های غیر قابل جابجایی و پریزهای قابل حمل غیر قابل جبران

ویژگی: موتور کاهنده سرعت ساختار بلوک کشویی میل لنگ را کنترل می کند تا حرکت متقابل را انجام دهد ، زاویه های خم شدن چپ و راست با مقیاس دستی تنظیم می شوند و مدل صفحه لمسی تنظیم خودکار زاویه را می توان سفارشی کرد.

تستر با اتمام زمان آزمایش از پیش تعیین شده ، به طور خودکار خاموش می شود.

مولفه های:

1. منبع تغذیه: AC220V 50Hz
2. زاویه انعطاف پذیری: زاویه چرخش در هر دو طرف برای 45 درجه ، 60 درجه یا 90 درجه.قابل تنظیم
3. نرخ انعطاف پذیری: 10 ~ 60 دور در دقیقه (تبدیل فرکانس) ، پیش فرض 60 بار در دقیقه
4. وزن ها: 20N ، 10N.هر کدام 6 (وزن UL 113g و 284g می تواند سفارشی شود)
5. ایستگاه تست: 6 ایستگاه ، با 6 مجموعه دستگاه گیره
6. زمان آزمون: یک شمارنده عمومی ، 6 شمارنده جداگانه.0 ~ 999999 از پیش تعیین شده
7. تئوری مکانیکی: بلوک لنگ در جعبه دنده کاهنده توسط موتور الکتریکی هدایت می شود تا عمل رفت و برگشتی انجام دهد.
8. نشانگر شکسته بند ناف: Φ25 قرمز نشانگر نور است
