IEC60335-1 صفحه تست لمسی دستگاه سیم کشی فلکسینگ دستگاه تست لوازم الکتریکی

IEC60335-1 صفحه تست لمسی دستگاه سیم کشی فلکسینگ دستگاه تست لوازم الکتریکی


شرح استاندارد (بند 23.3 IEC60335-1):

قسمتهای مختلف یک دستگاه که می توانند در استفاده عادی یا در حین نگهداری کاربر نسبت به یکدیگر حرکت کنند ، باعث ایجاد فشار ناگهانی در اتصالات الکتریکی و هادی های داخلی نمی شوند ، از جمله مواردی که پیوستگی زمین را فراهم می کنند.لوله های فلزی انعطاف پذیر نباید به عایق هادی های موجود در آنها آسیب برساند.برای محافظت از سیم کشی نباید از فنرهای کویل باز استفاده شود.اگر برای این منظور از فنر پیچ خورده ای که پیچ های آن با یکدیگر تماس دارند استفاده شود ، باید یک پوشش عایق بندی مناسب مانند غلاف سیم انعطاف پذیر مطابق با IEC 60227 ، IEC 60245 یا IEC 62821 وجود داشته باشد ، علاوه بر عایق هادی ها.
انطباق با بازرسی و با آزمون زیر بررسی می شود.
اگر انعطاف پذیری در استفاده عادی اتفاق بیفتد ، دستگاه در موقعیت طبیعی استفاده قرار می گیرد و در ولتاژ نامی تأمین می شود و در حالت عادی کار می کند.
قسمت متحرک به عقب و جلو منتقل می شود ، به طوری که هادی از طریق بزرگترین زاویه مجاز سازه خم می شود ، سرعت خم شدن 30 در دقیقه است.تعداد انعطاف پذیری ها:
- 10000 ، برای هادی هایی که در هنگام استفاده عادی خم می شوند ؛
- 100 ، برای هادی هایی که در حین نگهداری کاربر خم می شوند.
توجه: انعطاف پذیری یک حرکت است ، یا به عقب یا به جلو.
تا جایی که مطابقت با این استاندارد مختل شده باشد ، دستگاه آسیب نمی بیند و برای استفاده بیشتر مناسب است.به طور خاص ، سیم کشی و اتصالات آن باید مقاومت قدرت الکتریکی 16.3 را تحمل کنند ، ولتاژ آزمایش به 1000 ولت کاهش می یابد و فقط بین قطعات زنده و قطعات فلزی قابل دسترسی اعمال می شود.علاوه بر این ، بیش از 10٪ رشته های هر هادی سیم کشی داخلی بین قسمت اصلی دستگاه و قسمت متحرک باید شکسته شود.اگرچه سیم کشی مدارهایی را تأمین می کند که بیش از 15 وات مصرف نمی کنند ، در این صورت بیش از 30٪ رشته ها باید شکسته شوند.

معرفی محصول:

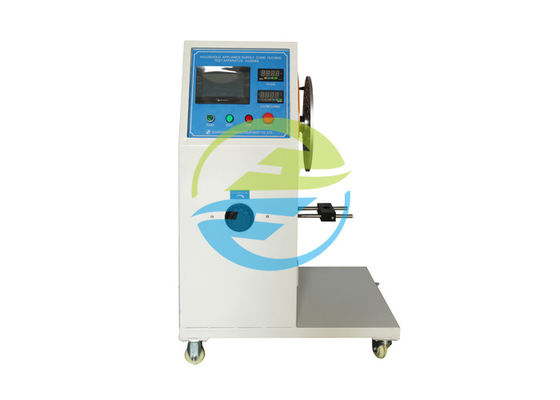

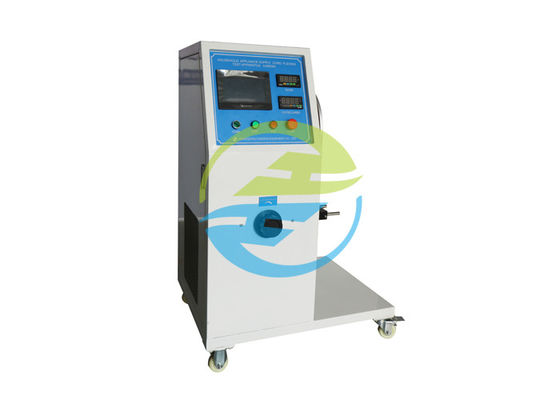

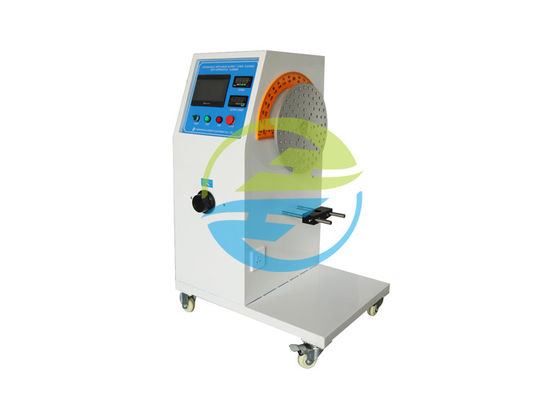

تستر عملکرد انعطاف پذیری سیم برق ویژه مطابق با بند 23.3 و 25.14 IEC60335-1 ، IEC60745-1 بند 24.12 شکل 9 ، GB4706-1 ، IEC60335-2-14 ، GB4706-30 و غیره طراحی شده و ساخته شده است ، از آن استفاده می شود برای بررسی عملکرد مقاومت در برابر خم شدن (خم شدن) سیم برق لوازم خانگی کوچک (مانند قابلمه قهوه / آهن برقی) ، همچنین برای تست استقامت دوشاخه و پریز برق خمش سیم برق قابل استفاده است


دستگاه تست به PLC کنترل الکتریکی ، صفحه نمایش لمسی رنگی 7 اینچی سیستم عملکرد هوشمند را می پذیرد.سروو موتور کنترل زاویه آزمون ، ابزار دیجیتال با دقت بالا ، تبدیل فرکانس دیجیتال با کارایی بالا ، تنظیم دقیق سرعت ، تایمر حافظه شش عددی ، گیره های ترکیبی چند منظوره ، سنسور چرخش مرکزی ، زاویه خمش قابل تنظیم ، توان خروجی 4 کیلو وات.زمان آزمون (حداکثر 999999 بار) ، سرعت آزمون و زاویه آزمون می تواند از پیش تعیین شده باشد.این عملکرد تشخیص جریان الکتریکی دارد.این دستگاه می تواند نیازهای آزمون اکثر وسایل برقی خانگی کوچک را برآورده کند ، دامنه قابل اجرا به طور گسترده ای است.

پارامترهای فنی:

شکل استاندارد:

تصویر برای مرجع:
