| محل منبع: | چین |
| نام تجاری: | HongCe |
| گواهی: | Calibration Certificate (cost additional) |
| شماره مدل: | SH-1 / SH-2 / SH-5 / SH-6 |
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | Negotiable |

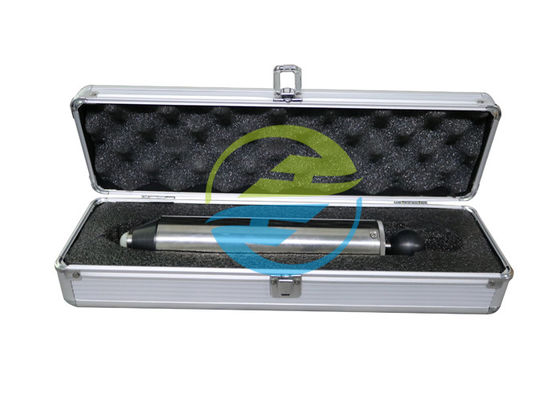

| جزئیات بسته بندی: | جعبه آلومینیوم |
| زمان تحویل: | 7 روز |
| شرایط پرداخت: | T / T |
| قابلیت ارائه: | 100 مجموعه در ماه |
| نام محصول: | چکش ضربه ای عملیاتی بهار | انرژی تأثیر می گذارد: | 0.14 ، 0.2 ، 0.35 ، 0.5 ، 0.7 ، 1 J ، 2J |
|---|---|---|---|
| توده عنصر ضربه: | 250 گرم ± 5 گرم یا 500 گرم ± 5 گرم | مواد: | فولاد ضد زنگ ، پلی آمید |
| استاندارد: | IEC60068-2-75 ، IEC60335-1 ، IEC60598-1 و غیره | کاربرد: | تست مقاومت در برابر ضربه |
| مدل: | انرژی منفرد یا انرژی قابل تنظیم | رتبه بندی IK: | IK02 ، IK03 ، IK04 ، IK05 ، IK06 |
| برجسته: | IEC 60068-2-75 دستگاه تست ضربه,دستگاه تست ضربه IK06,چکش ضربه ای 1J |
||

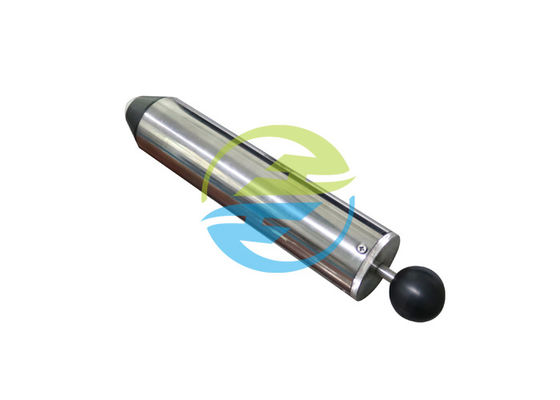

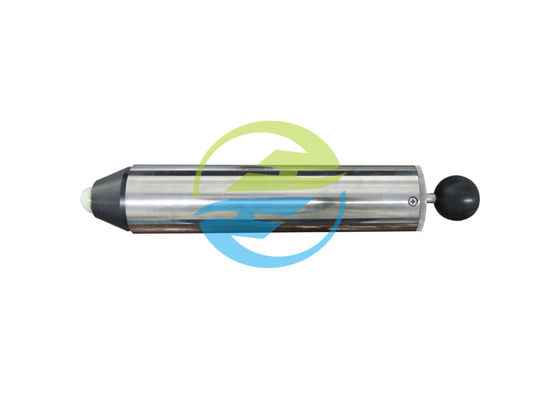

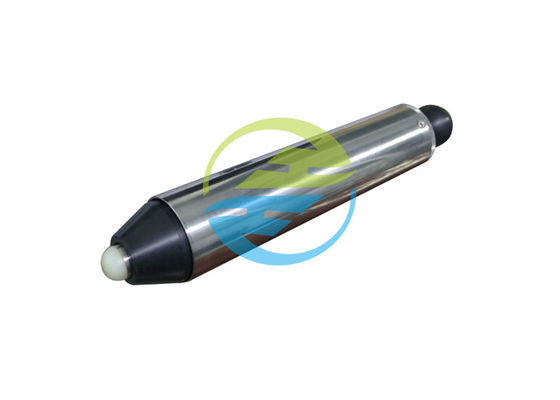

IEC 60068-2-75 دستگاه تست ضربه - چکش ضربه ای به کار رفته در 1J
نمونه دستگاه تست چکش فنر
شکل E.1 نمونه ای از دستگاه تست چکش فنر مطابق با بند 5 را نشان می دهد ، برای انرژی های بیشتر از 1 J. جرم مجموعه بدن 1250 گرم ± 10 گرم است.سر چکش به گونه ای بر روی شافت چکش ثابت می شود که فاصله نوک آن تا صفحه برخورد (صفحه کوتاه شدن مخروط) ، هنگامی که عنصر ضربه گیر در نقطه آزاد قرار دارد ، تقریباً مقدار نشان داده شده برای فشرده سازی فنر در جدول E.1.دستگاه تست ضربه
جرم مخروط تقریبا 60 گرم است و فنر مخروط به گونه ای است که وقتی فک های آزاد کننده در نقطه آزاد شدن عنصر ضربه قرار دارند ، تقریباً 5 N نیرویی وارد می کند.فنرهای مکانیزم رها سازی به گونه ای تنظیم می شوند که فشار کافی را برای نگه داشتن فک های آزاد کننده در حالت درگیر اعمال کنند.دستگاه تست ضربه
دستگاه با کشیدن دکمه خروس به عقب تا زمانی که فک های آزاد کننده با شیاری در شافت چکش درگیر شوند ، کوک می شود.مخروط آزاد دستگاه آزمایش در برابر موقعیت (های) تجویز شده روی نمونه ، عمود بر سطح نمونه قرار می گیرد.فشار به آرامی افزایش می یابد به طوری که مخروط نسبت به بدنه دستگاه به عقب برمی گردد تا زمانی که با میله های انتشار تماس پیدا کند و سپس برای کار با مکانیزم آزاد سازی حرکت می کند و به چکش اجازه می دهد تا نمونه را بزند.
دستگاه تست ضربه
استاندارد: IEC 60068-2-63 ، IEC 60068-2-75 آزمون Ehb ، IEC 60335-1 ، IEC 60598-1 ، IEC 60950 و IEC 60065
کاربرد: این دستگاه برای آزمایش مقاومت در برابر ضربه در برابر پوسته ، بازوی عملیاتی ، دسته ، دستگیره ، چراغ های نشانگر و سایه های لوازم الکتریکی برای منازل خانگی یا موارد مشابه ، برای بررسی عملکرد ایمنی و مقاومت محصول است.
نمونه آزمایش: پوسته ، بازوی ، دسته ، دستگیره ، چراغ های نشانگر و سایه ها
ویژگی:
1. چکش ضربه از سه قسمت تشکیل شده است:
مثل جهنم.شامل محفظه ، راهنمای عنصر ضربه و مکانیزم رهاسازی و قطعات ثابت شده روی این قطعات است.
ب- عنصر ضربه.از جمله چکش ، دم چکش و دسته شلیک.
C. مخروط را آزاد کنید.
2. اصل کار
چکش با جرم و حرکت عنصر ضربه انرژی ضربه ایجاد می کند.هنگام کشیدن دسته عملیاتی ، پنجه را در نقطه آزاد شدن عنصر ضربه متوقف کنید ، فنر چکش فشار داده می شود ، هنگامی که مقدار فشرده سازی متفاوت باشد ، فنر انرژی متفاوتی را آزاد می کند.برای چکش ضربه ای چند انرژی ، پوشش انتهایی را بچرخانید تا انرژی ضربه متناظر را انتخاب کنید.انرژی ضربه قبل از تحویل در مرکز کالیبراسیون کالیبره شد.دستگاه تست ضربه
مولفه های:
| مدل | SH-0.14 / SH-0.2 / SH-0.35 / SH-0.5 / SH-0.7 / SH-1 | SH-2 | SH-5 | SH-6 |
| انرژی ضربه (J) | 0.14؛یا 0.20.35؛0.5؛0.71.0 | 2 ± 0.1 | 0.2 و 0.35 ، 0.5 ، 0.7 ، 1 | 0.14 و 0.2 ، 0.35 ، 0.5 ، 0.7 ، 1 |
| جرم عنصر ضربه | 250 گرم ± 5 گرم | 500 گرم ± 5 گرم | 250 گرم ± 5 گرم | 250 گرم ± 5 گرم |
| جرم کلی | 1250 گرم ± 10 گرم | 1500 گرم ± 10 گرم | 1450 گرم ± 10 گرم | 1450 گرم ± 10 گرم |
| مواد | فولاد ضد زنگ |
فولاد ضد زنگ دستگاه تست ضربه |
فولاد ضد زنگ | فولاد ضد زنگ |
