| محل منبع: | چین |
| نام تجاری: | HongCe |
| گواهی: | Calibration Certificate (cost additional) |
| شماره مدل: | HT-U03 |
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | Negotiatable |
| جزئیات بسته بندی: | جعبه آلومینیوم |
| زمان تحویل: | 3 روز |
| شرایط پرداخت: | T / T |
| قابلیت ارائه: | 100 تنظیم در هر ماه |
| نام محصول: | پروب برای سیم پوشش داده شده با فیلم | ضمانتنامه: | 1 سال |
|---|---|---|---|
| استاندارد: | UL398 ، UL507 ، UL1278 و غیره | نمونه آزمون: | ترانسفورماتورها و سلف ها |
| ویژگی: | دسته نایلون + پروب | مواد: | فولاد ضد زنگ |
| طول: | 101.6 میلی متر | قطر: | 19.1 میلی متر |
| برجسته: | پروب انگشت تست UL 1278,پروب انگشت تست سیم پوشش دار,پروب انگشت تست 101.6 میلی متر |
||
پروب UL1278 UL507 برای سیم با پوشش فیلم 19.1 میلی متر برای تأیید دسترسی قطعات زنده
شرح در بند UL1278 بند 8.1 ~ 8.5:
8 دسترسی قطعات زنده
8.1 یک قسمت الکتریکی بخاری باید به گونه ای قرار گرفته یا محصور باشد که محافظت در برابر تماس غیر عمدی با قطعات زنده عایق بندی نشده فراهم شود ، با این تفاوت که این الزام در مورد یک عنصر سیم باز درخشان و اتصالات بلافاصله مجاور عنصر اعمال نمی شود.به 3.1 ، 8.2 ، 32.7 و 32.1 مراجعه کنید. 4. درپوش برس موتور عایق بندی شده به محفظه اضافی احتیاج ندارد.
8.2 الزام در بند 8.1 در غلاف یک عنصر فلزی جدا شده با پوشش فلزی در بخاری که دارای شرایطی برای اتصال زمین به محفظه است ، اعمال نمی شود ، اگرچه چنین اندازه ای در هنگام اندازه گیری فاصله ها به عنوان یک قسمت زنده برهنه در نظر گرفته می شود.
8.3 در تعیین پذیرش روزنه در محفظه ، باید به موارد زیر توجه شود:
الف) مجاورت قطعات زنده عایق بندی نشده (همانطور که با استفاده از 8.1 ، 8.2 ، 8.4 ، 8.5 و 8.1 5 و
ب) امکان انتشار عایق سوزان ، فلز مذاب و مواد مشابه از طریق دهانه (همانطور که با استفاده از 7.3 - 7.6 تعیین شده است)پروب انگشت تست
8-4 برای کاهش احتمال تماس غیر عمدی که ممکن است خطر برق گرفتگی از یک قطعه زنده عایق بندی نشده یا سیم با روکش فیلم را دربر داشته باشد ، یک دهانه در یک محفظه باید مطابق با (الف) یا (ب) باشد.
الف) برای دهانه ای که دارای ابعاد جزئی (8/8 مراجعه کنید) کمتر از 1 اینچ (4/25 میلی متر) باشد ، پروب نشان داده شده در شکل 8.3 با چنین قسمت یا سیم تماس نخواهد گرفت
ب) برای دهانه ای که دارای ابعاد جزئی 1 اینچ یا بیشتر باشد ، باید چنین قطعه یا سیم از دهانه مطابق جدول 8.1 فاصله داشته باشد.پروب انگشت تست
استثنا: محفظه جدایی ناپذیر موتور در صورت مطابقت با الزامات بند 8.5 نیازی به این الزامات ندارد.
8.5 با توجه به یک قطعه یا سیم همانطور که در 8.4 ذکر شده است ، در محفظه انتگرال یک موتور همانطور که به استثنای 8.4 ذکر شده است:
الف) دهانه ای که دارای ابعاد جزئی باشد (به 8.8 مراجعه کنید) کمتر از 3/4 اینچ (1 9.1 میلی متر) قابل قبول است:
1) با پروب نشان داده شده در شکل 8.2 نمی توان با سیم روکش شده فیلم تماس گرفت.
2) در یک موتور قابل دسترسی مستقیم (نگاه کنید به 9.9) ، با یک پروب نشان داده نشده در شکل 8.4 نمی توان با یک قطعه زنده عایق بندی نشده تماس گرفت.یا
3) در یک موتور غیرمستقیم قابل دسترسی (نگاه کنید به 9.9) ، یک قطعه زنده عایق بندی نشده توسط پروب نشان داده شده در شکل 8.1 نمی تواند تماس بگیرد.
ب) دهانه ای که دارای ابعاد جزئی 3/4 اینچ (1 5.1 میلی متر) یا بیشتر باشد در صورت فاصله یک قطعه یا سیم از دهانه مطابق جدول 8.1 قابل قبول است.پروب انگشت تست
استاندارد:UL398 شکل 8.2 (PA170B) ، UL507 (PA170D) ، UL749 شکل 2 ، UL982 شکل 58.6 و UL1278 شکل 8.2 (PA140A).
کاربرد:این برای آزمایش خطوط پوشش مینای دندان (به عنوان مثال ، ترانسفورماتورها و سلف ها) استفاده می شود.
نمونه آزمایش:ترانسفورماتورها و سلف ها.
ویژگی:دسته نایلون + پروب ، طبق شکل استاندارد تولید می شود.پروب انگشت تست
مولفه های:
| طول | 4 "(101.6 میلی متر) |
| RAD | 1/4 "(6.4 میلی متر) |
| DIA1 | 1/2 "(12.7 میلی متر) |
| DIA2 | 3/4 "(19.1 میلی متر) |

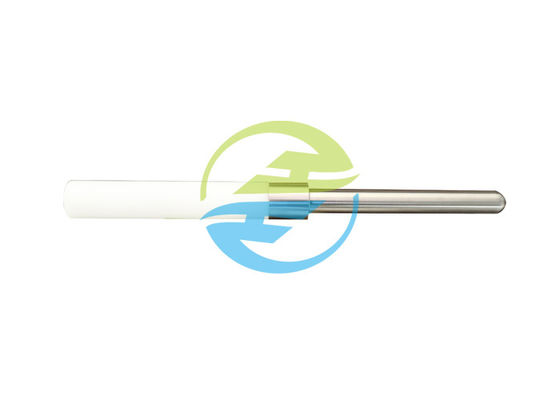

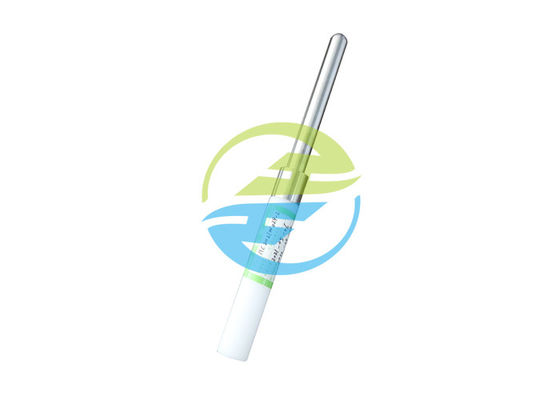

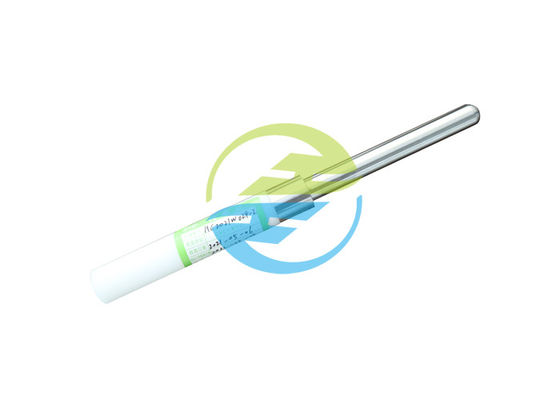

تصویر برای مرجع:
