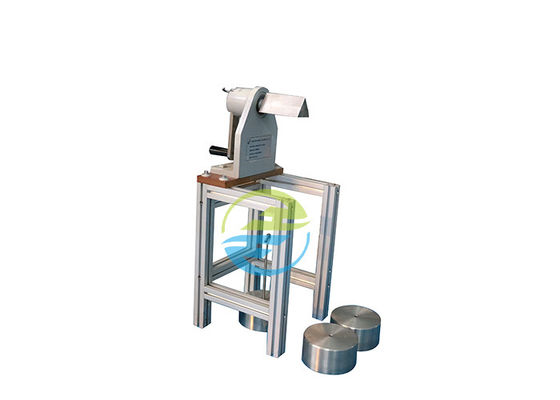

IEC60065 بند 8.21 دستگاه تست سنبه 10 درجه و 230 درجه زاویه چرخش

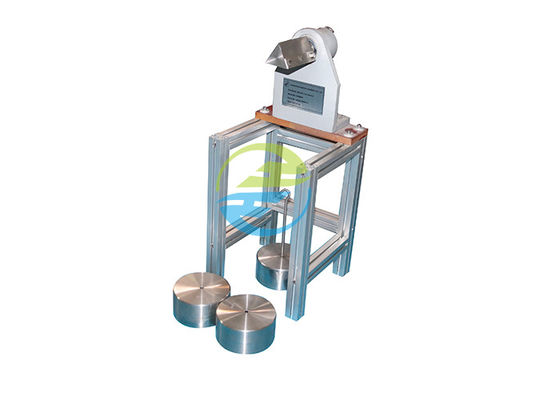

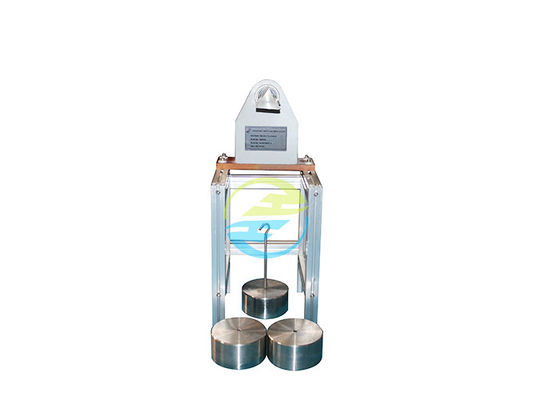

IEC60065 بند 8.21 دستگاه تست مندرل ، زاویه چرخش 10 درجه و 230 درجه

IEC60065: 2014 بند 8.21

8.21 مواد ورق نازک غیر قابل تفکیک باید مطابق با 26.3 از IEC 61558-1: 2009 یا موارد زیر باشد:
از سه نمونه آزمایشی ، هر نمونه جداگانه شامل سه یا چند لایه از ورق های نازک غیر قابل جدا شدن که عایق تقویت شده را تشکیل می دهند ، استفاده می شود.همانطور که در شکل 15 نشان داده شده است ، یک نمونه به طور همزمان بر روی شاخه دستگاه تست (شکل 14) ثابت می شود.
نیروی نزولی 150 N ± 10 N به انتهای آزاد نمونه اعمال می شود (شکل 16 را ببینید) ،
با استفاده از دستگاه بستن مناسبگردان با دست و بدون تکان خوردن چرخانده می شود
- از موقعیت اولیه (شکل 15) تا موقعیت نهایی (شکل 16) و عقب ؛
- همانطور که در بالا ذکر شد برای بار دوم ؛
- از موقعیت اولیه تا موقعیت نهایی.
اگر یک نمونه در حین چرخش در جایی که به مندرل یا دستگاه گیره محکم شده است بشکند ، این یک شکست محسوب نمی شود و آزمایش روی یک نمونه تازه تکرار می شود.اگر نمونه ای در هر مکان دیگری شکسته شود ، آزمایش شکست خورده است.
پس از این پیش شرط بندی ، ورقه ای از ورقه فلزی با ضخامت 0،035 میلی متر ± 0.005 میلی متر ، حداقل 200 میلی متر طول ، در امتداد سطح نمونه قرار می گیرد و در هر طرف مندرل آویزان است (شکل 16 را ببینید).سطح فویل در تماس با نمونه باید رسانا باشد ، نه اکسید شده و نه عایق بندی شده.فویل طوری قرار گرفته است که لبه های آن از لبه های نمونه کمتر از 18 میلی متر نباشد (شکل 17 را ببینید).سپس فویل با دو وزن مساوی ، یکی در هر انتها ، با استفاده از دستگاه های بست مناسب ، محکم می شود.
در حالی که سنبه در موقعیت نهایی خود قرار دارد و در 60 ثانیه پس از موقعیت نهایی ، یک آزمایش قدرت دی الکتریک بین سنبه و فویل فلزی مطابق با
10.4.2 ، با استفاده از ولتاژ آزمایشی 1.5 برابر مقدار مشخص شده در جدول 5 برای عایق بندی تقویت شده ، اما نه کمتر از 5 کیلو ولت.
کل روش آزمایش بر روی دو نمونه دیگر تکرار می شود.

استاندارد:بند 8.21 IEC60065: 2014 را تأیید کنید ، شکل 16 ~ 14 ، IEC60950

کاربرد:تأیید مقاومت عایق ضد آسیب برای مواد لایه نازک غیر قابل جدا شدن.

نمونه آزمایش:جنس لایه نازک غیر قابل جدا شدن

ویژگی:موقعیت 10 درجه و 230 درجه با محدودیت مکانیکی تنظیم شده است ، نه تنها برای اطمینان از دقت زاویه آزمایش ، بلکه برای دستیابی به یک روش عملکرد ساده.وزن با حلقه آویزان ، در صورت خراب شدن نقطه ای به دلیل نیروی کشش بسیار زیاد.

مولفه های:

1 ، وزن 50N*3 قطعه ، می تواند برای دستیابی به آزمایش 100N و 150N ترکیب شود.

2 ، تعداد زمان آزمایش: 3 بار.

3 ، تستر ولتاژ مقاوم (اختیاری).
