| دقت: | 0.01J | حداکثر دامنه اندازه گیری: | 0-2J |
|---|---|---|---|
| انرژی تأثیر می گذارد: | حداکثر 2J | پاندول آونگ: | 20 میلی متر |
| برجسته: | ,,pendulum impact testing machine |
||

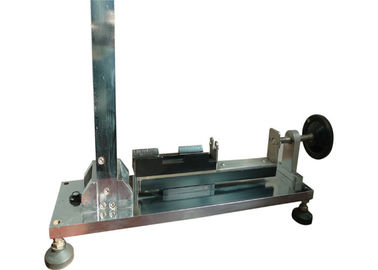

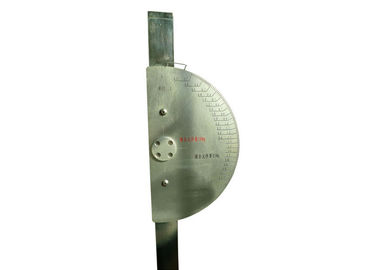

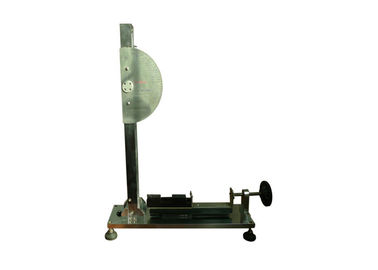

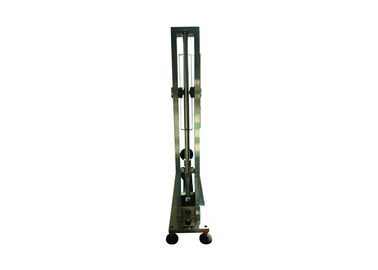

دستگاه کالیبراسیون دستگاه کالیبراسیون بهار چکش
مشخصات محصول:
همانطور که الزامات نشان داده شده در IEC60068-2-75 ، از این دستگاه کالیبراسیون برای آزمایش انرژی ضربه چکش بهاری استفاده می شود. این تجهیزات ویژه آزمایشگاه است.
از آنجا که اندازه گیری مستقیم برای انرژی ارائه شده از چکش کالیبره شده بهار دشوار است ، اصل کالیبراسیون این دستگاه با مقایسه انرژی است که توسط جرم آونگ و ارتفاع قطره محاسبه می شود.
بالاترین قابلیت وضوح این دستگاه 0.01J است. مکانیزم رهاسازی در طراحی بهبود یافته است ، می تواند حداکثر لرزش را در تست کاهش دهد وقتی اجاره بهار چکش ، میله آونگ و بلبرینگ هوافضا از فولادی با کیفیت خوب وارداتی ساخته می شوند ، به طوری که برای بهبود دقت و پایداری دستگاه .
بالاترین قابلیت وضوح این دستگاه 0.01J است. مکانیزم رهاسازی در طراحی بهبود یافته است ، می تواند حداکثر لرزش را در تست کاهش دهد وقتی اجاره بهار چکش ، میله آونگ و بلبرینگ هوافضا از فولادی با کیفیت خوب وارداتی ساخته می شوند ، به طوری که برای بهبود دقت و پایداری دستگاه .
پارامترهای فنی:
| دقت | 0.01J |
| حداکثر دامنه اندازه گیری | 0-2J |
| انرژی تأثیر می گذارد | حداکثر 2J |
| وزن | پوشش وزن مس (2J) |
| قطر شیار راهنما | 51 میلی متر |
| آونگ | فولاد |
| پاندول آونگ | 20 میلی متر |
| آونگ طول | 635 میلی متر ± 2،5 میلی متر |
| آونگ ح | 120 میلی متر ± 2 میلی متر |
| آونگ D | 20 20 0،5 میلی متر |
| آونگ W | 4 ± 0،01 میلی متر |
| اتلاف انرژی آونگ | <0.002J |
| دستگاه را رها کنید | Ac مکانیک |
| فاصله ماشه | > 30 میلی متر |
| ارجاع | IEC 60068-2-75 شکل. B1 |
روش کالیبراسیون چکش های بهاری:
B.1 اصل کالیبراسیون
اصل این روش کالیبراسیون مقایسه انرژی ارائه شده توسط یک چکش بهاری است که اندازه گیری مستقیم آن دشوار است با انرژی یک آونگ که از جرم و ارتفاع پاییز آن محاسبه می شود.
B.2 ساخت دستگاه کالیبراسیون
دستگاه کالیبراسیون مونتاژ شده در شکل B.1 نشان داده شده است. به غیر از قاب ، قسمتهای اصلی یاتاقان "a" ، نشانگر کشیدن "b" ، آونگ "c" ، پایه رهاسازی "d" و وسیله رهاسازی "e" هستند.
قسمت اصلی دستگاه کالیبراسیون ، آونگ "c" است که در شکل B.2 نشان داده شده است. در انتهای پایین این پاندول یک چشمه فولادی با جزئیات موجود در شکل B.3 ثابت شده است. فنر از جنس استیل بهار است که نیازی به درمان خاصی ندارد و به سختی روی آونگ "c" ثابت می شود.
شکل B.4 بعضی از قسمت ها را در مقیاس بزرگ نشان می دهد
لازم به ذکر است که این چشمه برای کالیبراسیون چکشهای بهاری با ویژگی هایی تعریف شده در جدول 1 برای مقادیر انرژی برابر یا کمتر از 1 J. طراحی شده است. دستگاه کالیبراسیون باید از طراحی متفاوتی برخوردار باشد.
برای به دست آوردن ویژگی های اصطکاک مناسب اشاره گر ، یک تکه پارچه بافته ضخیم بین سطوح فلزی بلبرینگ قرار می گیرد ، سیم های پیانو به گونه ای خم می شوند که یک نیروی کوچک در برابر پارچه اعمال می شود.
از آنجا که دستگاه رهاسازی در حین کالیبراسیون دستگاه کالیبراسیون برداشته می شود ، دستگاه رهاسازی با استفاده از پیچ ها به پایه ترشح ثابت می شود.
ب.3 روش کالیبراسیون دستگاه کالیبراسیون
کالیبراسیون دستگاه کالیبراسیون با استفاده از یک عنصر قابل توجه کالیبراسیون "g" گرفته شده از چکش بهار ، همانطور که در شکل B.5 نشان داده شده است ، انجام می شود. قبل از کالیبراسیون ، دستگاه رهاسازی از دستگاه کالیبراسیون خارج می شود.
عنصر قابل توجه کالیبراسیون توسط چهار نخ ملحفه "ساعت" از محل تعلیق واقع در یک صفحه افقی ، 2000 میلی متر بالاتر از نقطه تماس بین آونگ و عنصر قابل توجه کالیبراسیون ، در حالت دوم در حالت استراحت است. عنصر قابل توجه کالیبراسیون مجاز به چرخش در برابر آونگ و نقطه تماس در شرایط پویا ، نقطه "k" است ، نباید بیش از 1 میلی متر از نقطه تماس در موقعیت استراحت باشد. سپس نقاط تعلیق در فاصله مساوی با اختلاف بین هر دو نقطه تماس افزایش می یابد.
