دستگاه IEC60068-2-75 کالیبراسیون برای بهار عمل ضربه چکش

دستگاه IEC60068-2-75 کالیبراسیون برای بهار عمل ضربه چکش

  • دستگاه IEC60068-2-75 کالیبراسیون برای بهار عمل ضربه چکش
  • دستگاه IEC60068-2-75 کالیبراسیون برای بهار عمل ضربه چکش
  • دستگاه IEC60068-2-75 کالیبراسیون برای بهار عمل ضربه چکش
  • دستگاه IEC60068-2-75 کالیبراسیون برای بهار عمل ضربه چکش
  • دستگاه IEC60068-2-75 کالیبراسیون برای بهار عمل ضربه چکش
دستگاه IEC60068-2-75 کالیبراسیون برای بهار عمل ضربه چکش
جزئیات محصول:
محل منبع: چین
نام تجاری: HongCe
گواهی: TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)
شماره مدل: CSH-2
پرداخت:
مقدار حداقل تعداد سفارش: ۱ عدد
قیمت: Negotiatable
جزئیات بسته بندی: تخته سه لا
زمان تحویل: 25 روز
شرایط پرداخت: T/T
قابلیت ارائه: 15 مجموعه در هر ماه
مخاطب
توضیحات محصول جزئیات
دقت: 1.0.01J دقت را تکرار کنید: J 0.01J
محدوده اندازه گیری: ~ 2J عنصر ضربه برای کالیبراسیون: 250 گرم
برجسته:

,

,

pendulum impact testing machine

IEC60068-2-75 دستگاه کالیبراسیون برای چکش ضربه تحت فشار بهار

جزئیات محصول:

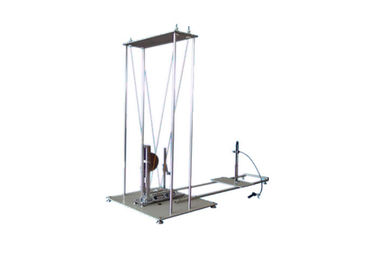

مطابق با الزامات استاندارد پیوست B IEC60068-2-75، این دستگاه تست برای کالیبراسیون چکش بهار طراحی و ساخته شده است.

استاندارد: IEC 60068-2-63 ضمیمه A، IEC 60068-2-75 ضمیمه B

کاربرد: این دستگاه برای اطمینان از صحت دستگاه کالیبراسیون چکش بهار است.

نمونه تست: دستگاه کالیبراسیون برای چکش ضربه ای بهار

ویژگی: مطابق با الزامات استاندارد IEC60068-2-63 و IEC60068-2-75

پارامترهای فنی:

دقت 0.01J
دقت تکرار کنید ± 0.01 جی
محدوده اندازه گیری 0 ~ 2J
عنصر ضربه برای کالیبراسیون 250 گرم
نقطه مرجع انرژی ضربه 1J با ارتفاع سقوط 408 ± 1 میلیمتر به دست آمد

روش برای کالیبراسیون چکش های بهار

B.1 اصل کالیبراسیون

اصل این روش کالیبراسیون این است که مقادیر انرژی ارائه شده از یک چکش بهار را که مستقیما به اندازه گیری انرژی انرژی یک پاندول محاسبه شده از جرم و ارتفاع سقوط آن است، مقایسه کنید.

B.2 ساخت دستگاه کالیبراسیون

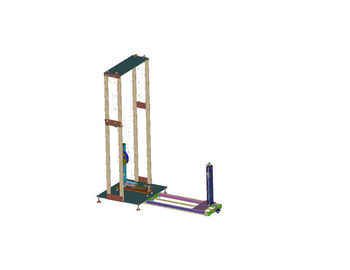

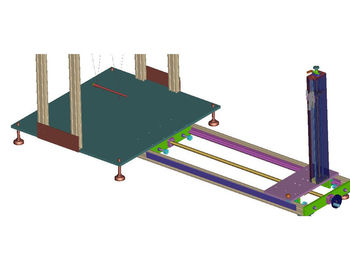

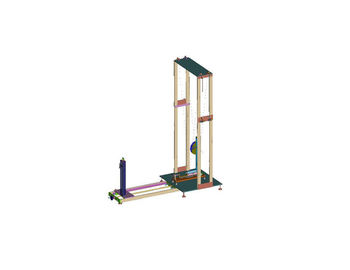

دستگاه کالیبراسیون مونتاژ شده در شکل B.1 نشان داده شده است. به غیر از قاب، قسمت های اصلی یک تحمل "a"، نشانگر کشیدن "b"، یک آونگ "c"، یک پایه آزاد "d" و یک دستگاه انتشار "e" است.

قسمت اصلی دستگاه کالیبراسیون آونگ "c" است که در شکل B.2 نشان داده شده است. به پایین ترین قسمت این آونگ، یک ورق فولادی با جزئیات مشخص شده در شکل B.3 ثابت می شود. بهار است از فولاد بهار، نیاز به هیچ درمان خاصی ندارد و به سادگی به آونگ "c" ثابت شده است.

شکل B.4 برخی از قطعات را در یک مقیاس بزرگ نشان می دهد

لازم به ذکر است که این بهار برای کالیبره کردن چکش های بهار طراحی شده است که دارای ویژگی هایی هستند که در جدول 1 برای مقادیر انرژی برابر یا کمتر از 1 J. تعریف شده اند. برای کالیبراسیون چکش های بهار که دارایی هایی را برای 2 J تعریف می کنند، بهار آونگ دستگاه کالیبراسیون نیاز به طراحی متفاوت دارد.

برای بدست آوردن مشخصه های اصطکاک مناسب اشاره گر، یک قطعه پارچه بافته ضخیم بین سطوح فلزی تحمل قرار می گیرد، سیم های پیانو خم می شوند به طوری که یک نیروی کوچک بر روی پارچه اعمال می شود.

از آنجا که دستگاه آزاد در طول کالیبراسیون دستگاه کالیبراسیون برداشته می شود، دستگاه انتشار به پایه آزاد با استفاده از پیچ متصل می شود.

B.3 روش کالیبراسیون دستگاه کالیبراسیون

کالیبراسیون دستگاه کالیبراسیون با استفاده از عنصر قابل توجهی کالیبراسیون "g" گرفته شده از یک چکش بهار انجام می شود، همانطور که در شکل B.5 نشان داده شده است. قبل از کالیبراسیون، دستگاه آزاد از دستگاه کالیبراسیون حذف می شود.

عنصر قابل توجه کالیبراسیون توسط چهار رشته کتانی "h" از نقاط تعلیق واقع در یک افق افقی، 2000 میلیمتر از نقطه تماس بین عددی و عنصر قابل توجه کالیبراسیون هنگامی که دومی در حالت استراحت آن قرار دارد، معلق است. عنصر قابل توجه کالیبراسیون اجازه حرکت در برابر آونگ و نقطه تماس در شرایط دینامیکی، نقطه "k" نباید بیش از 1 میلیمتر زیر نقطه تماس در موقعیت استراحت باشد. سپس نقاط تعلیق در فاصله ای برابر با تفاوت بین نقاط تماس قرار می گیرند.

هنگامی که سیستم تعلیق تنظیم می شود، محور کالیبراسیون قابل توجه عنصر "g" باید در زاویه های راست به سطح ضربه از آونگ "c" باشد و عنصر قابل توجه کالیبراسیون باید در لحظه ضربه افقی باشد.

هنگامی که عنصر قابل توجه کالیبراسیون در موقعیت استراحت قرار دارد، دستگاه کالیبراسیون به گونه ای قرار می گیرد که نقطه "k" دقیقا در سر عنصر قابل توجه کالیبراسیون قرار گیرد.

برای به دست آوردن نتایج قابل اعتماد، دستگاه کالیبراسیون به سختی به یک پشتیبانی گسترده، به عنوان مثال به بخش ساختاری یک ساختمان ثابت می شود.

ارتفاع سقوط در مرکز ثقل عنصر قابل توجه کالیبراسیون اندازه گیری می شود و اندازه گیری می تواند با استفاده از دستگاه سطح مایع که شامل دو لوله شیشه ای «j» است که با استفاده از یک شلنگ انعطاف پذیر متصل می شود. یکی از لوله های شیشه ای ثابت و با مقیاس "I" ارائه شده است.

عنصر قابل توجه کالیبراسیون ممکن است در موقعیت بالایی خود با استفاده از یک موضوع نازک "m" برگزار شود که وقتی که پارگی می کند باعث آزاد شدن عنصر قابل توجه کالیبراسیون می شود.

برای مقیاس دادن دستگاه کالیبراسیون، یک دایره روی صفحه مقیاس کشیده شده است، مرکز این دایره هماهنگ با تحمل آونگ و شعاع آن دایره ای است که دایره به نشانگر کشیدن گسترش می یابد. در این دایره، نقطه صفر J نشان داده شده در شکل B.6 در نقطه نشان داده شده توسط نشانگر کشیدن مشخص می شود زمانی که دومی با پاندول در حالت استراحت تماس می گیرد.

کالیبراسیون با انرژی ضربه 1 J ساخته شده است که با ارتفاع سقوط 408 میلیمتر ± 1 میلیمتر با عنصر قابل توجه کالیبراسیون 250 گرم ساخته شده است.

نقطه در صفحه مقیاس مربوط به 1 J با اجازه دادن به عنصر قابل توجه کالیبراسیون معلق به نوسان در برابر نقطه "k" در بهار آونگ به دست می آید. پس از ضربه زدن به آونگ، عنصر قابل توجه کالیبراسیون نباید حرکت کند. عملیات حداقل 10 بار تکرار می شود و نقطه 1 J میانگین نشانگرهای نشانگر کشیدن است.

سپس پینت های دیگر مقیاس به شرح زیر تعیین می شود:

a) یک خط مستقیم از طریق مرکز دایره و نقطه 0 J کشیده می شود؛

ب) طرح ریزی مجاورت نقطه ی 1 در این خط توسط P نشان داده شده است.

ج) فاصله بین نقاط 0 J و P به 10 قسمت مساوی تقسیم می شود؛

d) از طریق هر نقطه تقسیم، یک خط عمود بر خط 0 JP است؛

e) تقاطعات بین این خطوط و دایره مربوط به مقادیر انرژی ضربه برابر 0.1 J است؛ 0.2 J؛ تا 0.9 جی

همان اصل را می توان برای گسترش مقیاس فراتر از نقطه 1 J استفاده کرد. تقسیم صفحه مقیاس "f" در شکل B.6 نشان داده شده است.

B.4 استفاده از دستگاه کالیبراسیون

چکش بهار برای کالیبراسیون در پایه آزاد قرار داده می شود و سپس با استفاده از وسیله آزادی سه بار عمل می شود؛ آن نباید به صورت دستی آزاد شود.

برای هر عملیات، عنصر قابل توجهی از چکش بهار که باید کالیبراسیون شود، در موقعیت متفاوت قرار می گیرد. مقدار متوسط ​​سه خواندن در دستگاه کالیبراسیون به عنوان مقدار واقعی انرژی ضربه نمونه است.

اطلاعات تماس
