جزئیات محصول:
پرداخت:
|
| استاندارد: | IEC60335-1 | وزن را بکشید: | 20N * 2 ، 30N * 2 |
|---|---|---|---|
| وزن گشتاور: | 5N * 1 ، 12.5N * 1 ، 17.5N * 1 | گشتاور: | 0.1Nm ، 0.25Nm ، 0.35Nm |
| فرکانس تنش: | 1 بار در ثانیه | زمان گشتاور: | 0.01S ～ 99 ساعت 99 دقیقه |
| برجسته: | تستر های لوازم الکتریکی,لوازم قابل حمل تجهیزات تست |
||

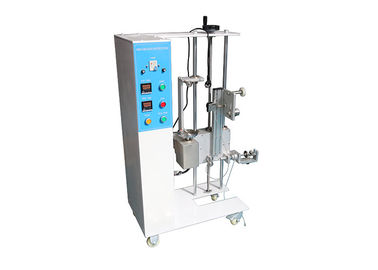

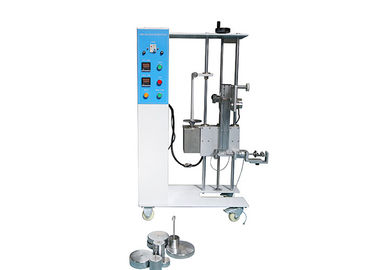

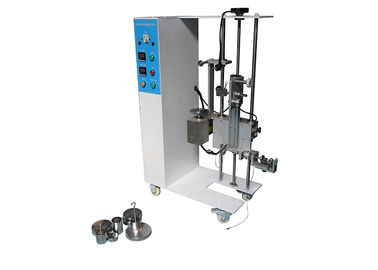

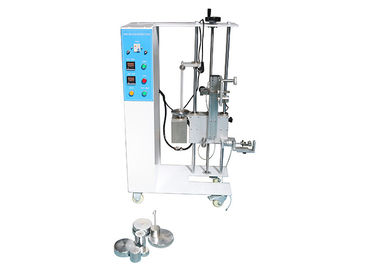

تجهیزات تست فشار و پیچش اتصال بند ناف بند ناف HJ0609
اطلاعات محصول:
The test appliance conforms to IEC60335-1:25.15. دستگاه تست با IEC60335-1: 25.15 مطابقت دارد. It is used to test the power cord tension and torque at the terminal two trials of the appliances which are with a power cord, and intended flexible cord permanently connected to the fixed wiring and other household electrical appliances, medical equipment, checking whether the clamping device is secure. برای تست فشار و گشتاور سیم برق در ترمینال دو آزمایش از وسایلی که دارای سیم برق هستند ، استفاده شده و سیم کابل انعطاف پذیر در نظر گرفته شده به طور دائم به سیم کشی ثابت و سایر وسایل برقی خانگی ، تجهیزات پزشکی ، متصل به بررسی اینکه آیا دستگاه بستن امن است
Appliances provided with a supply cord, and appliances intended to be permanently connected to fixed wiring by a flexible cord, shall have a cord anchorage. وسایل مجهز به سیم برق و وسایل در نظر گرفته شده برای اتصال دائمی به سیمهای ثابت توسط یک سیم انعطاف پذیر ، باید از لنگر سیم استفاده کنند. The cord anchorage shall relieve conductors from strain, including twisting, at the terminals and protect the insulation of the conductors from abrasion. اتصال لنگر سیم باید رساننده ها را از فشار ، از جمله پیچاندن ، در پایانه ها رها سازد و عایق هادی ها را از سایش محافظت کند.
در حالی که تحت فشار قرار دارد که در جدول زیر مشاهده می شود ، با فاصله تقریباً 20 میلی متر از لنگرگاه سیم یا نقطه مناسب دیگر ، روی طناب علامتی ایجاد می شود.
The cord is then pulled, without jerking, for 1 s in the most unfavourable direction with the force specified. بند ناف ، بدون حرکت تند ، برای 1 ثانیه در نامساعدترین جهت با نیروی مشخص شده کشیده می شود. The test is carried out 25 times. آزمون 25 بار انجام می شود.
The cord, unless on an automatic cord reel, is then subjected to a torque that is applied as close as possible to the appliance. بند ناف ، مگر اینکه بر روی قرقره اتوماتیک باشد ، در نتیجه گشتاور قرار دارد که تا حد امکان به وسیله آن اعمال شود. The torque is specified in following table and is applied for 1 min. گشتاور در جدول زیر مشخص شده و به مدت 1 دقیقه اعمال می شود.
During the tests, the cord shall not be damaged and shall show no appreciable strain at the terminals. در طول آزمایشات ، بند ناف آسیب دیده و هیچ گونه فشار قابل ملاحظه ای در پایانه ها نشان نمی دهد. The pull force is reapplied and the cord shall not be longitudinally displaced by more than 2 mm. نیروی کشش مجدداً اعمال می شود و سیم نباید بیش از 2 میلی متر به طول جابجا شود.
پارامترهای فنی:
| منبع تغذیه | AC230V ، 50HZ |
| وزنه های نیرو را بکشید | 20N * 2 ، 30N * 2 (نیروی کشش 30N ، 60N ، 80N ، 100N حاصل می شود) |
| وزن گشتاور | 5N * 1 ، 12.5N * 1 ، 17.5N * 1 (نیروی گشتاور 0.1Nm ، 0.25Nm ، 0.35Nm حاصل می شود) |
| زمان تست | 9999 0 (قابل انتخاب) ، 25 بار به طور پیش فرض است |
| فرکانس نیرو را بکشید | 1 بار در ثانیه |
| بازوی گشتاور | 20 میلی متر |
| زمان گشتاور | 0.01S-99 ساعت 99 دقیقه |
| گیره | گیره ترکیبی برای نیروی کشش و گشتاور ، مطابق با یاطاقان می تواند هنگام پردازش گشتاور ، اصطکاک را کاهش دهد |
جدول - نیروی و گشتاور را بکشید.
|
جرم دستگاه (کیلوگرم) |
نیرو را بکشید (N) |
گشتاور (نانومتر) |
|
≤1 |
30 |
0.1 |
|
> 1 و ≤4 |
60 |
0.25 |
|
> 4 |
100 |
0.35 |
روش تست:
1. Press the “START” button, the pull force testing begins, after it reaches to the preset test times, the torque weight will be released automatically, and then the torque testing begins. 1. دکمه "START" را فشار دهید ، آزمایش نیروی کشش شروع می شود ، پس از رسیدن به زمان های از پیش تعیین شده ، وزن گشتاور بطور خودکار آزاد می شود و سپس آزمایش گشتاور آغاز می شود. After it reaches to the preset twist time, manually lift the torque weight, then the pull force and torque testing is completed. پس از رسیدن به زمان چرخش از پیش تعیین شده ، وزن گشتاور را به صورت دستی بلند کنید ، سپس نیروی کشش و آزمایش گشتاور به پایان رسید.
2- فاصله بین علامت و لنگر سیم را اندازه گیری کنید ، فاصله تفریق 20 میلی متر طول کشش پس از آزمایش است.
3. هنگام پردازش تست بعدی ، قبل از شروع آزمایش باید دکمه "RESET" را فشار دهید ، یا دستگاه آزمایش کار نخواهد کرد.
