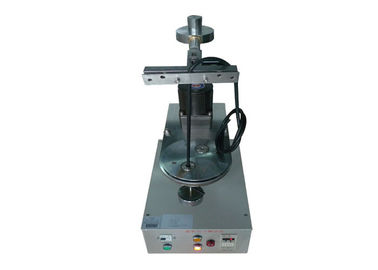

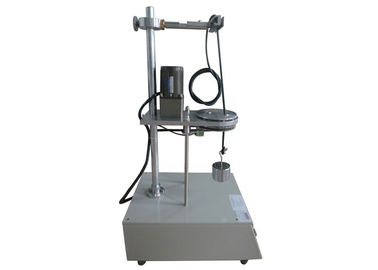

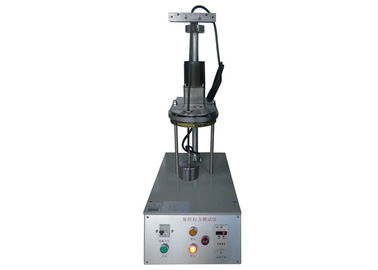

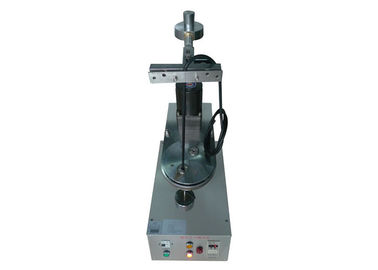

IEC60884-1 شکل 11 بستن آزمایشگاه دستگاه تست ماشین کششی Sterength تستر

IEC60884-1 Figure 11 Clamping Device Lab Test Machine Tensile Sterength Tester
IEC60884-1 Figure 11 Clamping Device Lab Test Machine Tensile Sterength Tester IEC60884-1 Figure 11 Clamping Device Lab Test Machine Tensile Sterength Tester IEC60884-1 Figure 11 Clamping Device Lab Test Machine Tensile Sterength Tester IEC60884-1 Figure 11 Clamping Device Lab Test Machine Tensile Sterength Tester

تصویر بزرگ :  IEC60884-1 شکل 11 بستن آزمایشگاه دستگاه تست ماشین کششی Sterength تستر

جزئیات محصول:

محل منبع: چین
نام تجاری: HongCe
گواهی: TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)
شماره مدل: HC9903

پرداخت:

مقدار حداقل تعداد سفارش: ۱ عدد
قیمت: Negotiatable
جزئیات بسته بندی: تخته سه لا
زمان تحویل: 25 روز
شرایط پرداخت: T/T
قابلیت ارائه: 15 مجموعه در هر ماه
توضیحات محصول جزئیات
دامنه تعداد شمارش: 1 ~ 9999 (150 بار (15 دقیقه) به طور پیش فرض است میزان تست: (2 10 10) r / min
وزن: 300 گرم / 400 گرم / 700 گرم / 900 گرم / 1400g / 2000g * 1 قطر غرق شدن: 75 میلی متر
برجسته:

,

,

lab testing equipment

دستگاه کشش تست کشش، IEC60884-1 شکل 11 دستگاه آزمایشگاه دستگاه بستن دستگاه

کاربرد :

پایانه های با گیره پیچ باید به طوری طراحی شده و ساخته شوند که آنها هادی (ها) را بدون آسیب ناشی از هادی (ها) گیر کرده باشند.


Appliance دستگاه تشخیص آسیب است. ترمینال در دستگاه تست با توجه به تستر قرار داده شده و با رشته های سخت، جامد، رشته ای و / یا انعطاف پذیر نصب شده است، با توجه به استاندارد اول با کوچکترین و سپس با بزرگترین منطقه مقطعی اسمی، پیچ s) یا مهره (ها) با گشتاور با توجه به استاندارد سختگیرانه است.


طول هادی آزمون باید 75 میلی متر طولانی تر از ارتفاع (H) مشخص شده در استاندارد باشد.
پایان هادی از طریق یک بوش مناسب در یک صفحه که در ارتفاع (H) زیر تجهیزات قرار دارد، همانطور که در استاندارد آمده است، منتقل می شود. بوش در یک صفحه افقی قرار دارد به طوری که خط مرکزی آن یک دایره ای با قطر 75 میلی متر را نشان می دهد که مرکز مرکزی واحد بست در سطح افقی است؛ سپس ورق با سرعت (2 ± 10) r / min چرخانده می شود.


فاصله بین دهانه بستر و سطح بالای بوش باید در حدود ± 15 میلیمتر از ارتفاع مشخص شده در استاندارد باشد. بوش ممکن است به منظور جلوگیری از اتصال، چرخاندن یا چرخش هادی عایق بندی شود.
جرمی که در استاندارد مشخص شده است از انتهای هادی منع شده است. مدت زمان آزمون حدود 15 دقیقه است. در طول آزمایش، هادی نباید از واحد بستگی خارج شود و در نزدیکی واحد بست قرار نگیرد و همچنین هادی باید به گونه ای آسیب دیده شود تا بتواند برای استفاده بیشتر از آن مناسب باشد.

پارامترهای فنی:

منبع تغذیه: 220V 50Hz یا 115V 60Hz
محدوده تعداد شمارش: 1 ~ 9999 (150 بار (15 دقیقه) به طور پیش فرض است.
میزان تست: (2 ± 10) r / min
وزن: 300 گرم / 400 گرم / 700 گرم / 900 گرم / 1400 گرم / 2000 گرم * 1 (می توان آن را سفارشی)
قطر محوری: 75 میلیمتر
قطر حفره بوشه (میلی متر): 6.5.9.5،13،14.5 (می توان آن را سفارشی کرد)
ارتفاع (H) (میلی متر): 260،280،300،320mm
مطابق با استاندارد: IEC60884Figure11، VDE0620، IEC60947.1 شکل 1

مدل HC9903 HC9903A HC9903B (2 ایستگاه)
نرخ تست 10 ± 2 دور در دقیقه 10 ± 2 دور در دقیقه 9 ± 1 دور در دقیقه
قطر گریت 75 میلیمتر 75 میلیمتر 76 میلیمتر
بار تست 0 ~ 9999 0 ~ 9999 0 ~ 9999
وزنه 0.3، 0.4، 0.7، 0.9، 1.4، 2 کیلوگرم 0.3، 0.4، 0.7، 0.9، 1.4، 2، 2.9، 4.5، 5.9، 6.8، 8.6، 9.5، 10.4، 14، 15، 16.8، 20، 22.7 کیلوگرم 0.7، 0.9، 1.4، 2.3، 3.6، 4.5، 6.8، 11.4، 13.6، 18.2، 22.7، 27.2، 36.3، 45.4 کیلوگرم
ارتفاع تست 260، 280، 300، 320 میلیمتر 250 تا 500 میلیمتر 250 تا 500 میلیمتر
قطر سوراخ فرول 6.5، 9.5، 13، 14.5 میلیمتر 6.5 ~ 28.6 میلی متر، 12 عدد 6.5 ~ 28.6 میلی متر، 12 عدد
استانداردها GB2099.1، GB16915.1 GB13140.3 UL486A-B، UL498

مساحت قطر اسمی هادی (mm²)

قطر حفره بوشه (میلی متر)

ارتفاع (میلی متر)

جرم برای هادی (کیلوگرم)

0.5

6.5

260

0.3

0.75

6.5

260

0.4

1.0

6.5

260

0.4

1.5

6.5

260

0.4

2.5

9.5

280

0.7

4.0

9.5

280

0.9

6.0

9.5

280

1.4

10.0

9.5

280

2.0

16.0

13.0

300

2.9

25.0

13.0

300

4.5

35

14.5

320

6.8

1، ارتفاع: ± 15mm.

2، اگر قطر حفره بوته به اندازه کافی بزرگ نیست، می توانید بزرگتر را انتخاب کنید.
