جزئیات محصول:
پرداخت:
|
دقت: | 0.01J | حداکثر محدوده اندازه گیری: | 0-2J |
---|---|---|---|
انرژی تأثیر می گذارد: | حداکثر 2J | آونگ: | فولاد |
برجسته: | ,,pendulum impact testing machine |

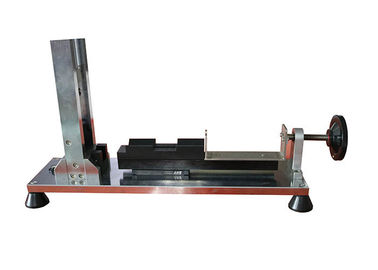

دستگاه کالیبراسیون ماشین آلات تست ضربه تست برای بهار عمل ضربه چکش
اطلاعات محصول:
این دستگاه کالیبراسیون برای چکش بهار طراحی شده است و با توجه به الزامات استاندارد IEC60068-2-75 و GB2423.55 تولید، آن است که برای کالیبراسیون تست چکش بهار بین 0 و 2 J. استفاده
از آنجا که آن را دشوار است به طور مستقیم اندازه گیری برای انرژی ارائه شده از چکش بهار کالیبره شده، اصل کالیبراسیون این دستگاه این است با مقایسه انرژی است که توسط جمعی از آونگ و رها کردن ارتفاع محاسبه شده است.
بالاترین قابلیت وضوح این دستگاه 0.01J است. مکانیسم انتشار است که در طراحی بهبود یافته است، می تواند از حداکثر کاهش لرزش را تحت تاثیر قرار در آزمون که اجاره نامه چکش بهار، میله آونگ و هوا فضا تحمل وارداتی فولاد با کیفیت خوب ساخته شده، به طوری که به منظور بهبود دقت و ثبات از دستگاه .
پارامترهای فنی:
دقت | 0.01J |
حداکثر محدوده اندازه گیری | 0-2J |
انرژی ضربه | حداکثر. 2J |
قطر شیار راهنمای | 51mm |
از دست دادن انرژی پاندول | <0.002J |
فاصله ماشه | > 30mm و |
توجه و تعمیر و نگهداری:
میله لنگر 1.The را می توانید هر گونه نوسان قبل از تستر چکش بهار باعث شده است.
2.Stop نوسانی چرخ انتشار پس از تستر چکش بهار باعث شده است
3.Operating محیط زیست: 25 ± 5 ℃، درجه حرارت 60-80٪، جلوگیری از لرزش.
4.Lubricant می توانید بر روی ورق اصطکاک از اشاره گر اضافه نمی شود، اگر نیاز به تمیز کردن، لطفا با استفاده از الکل است.
روش برای کالیبراسیون چکش بهار:
B.1 اصل کالیبراسیون
اصل این روش کالیبراسیون است که به مقایسه انرژی ارائه شده توسط یک چکش بهار، است که به طور مستقیم اندازه گیری، به انرژی از یک آونگ، محاسبه شده از جرم و ارتفاع سقوط آن دشوار است.
B.2 ساخت و ساز دستگاه کالیبراسیون
این دستگاه کالیبراسیون مونتاژ شده است در شکل نشان داده شده B.1. به غیر از قاب، اجزای اصلی یک بلبرینگ "A"، یک اشاره گر کشیدن "B"، یک آونگ "ج"، یک پایگاه آزادی "D" و یک دستگاه انتشار "E".
بخش اصلی دستگاه کالیبراسیون آونگ "ج" نشان داده شده در B.2 شکل است. به پایان پایین تر از این آونگ ثابت یک فنر از فولاد با جزئیات نشان داده شده در شکل B.3. بهار است از فولاد بهار، نیاز به هیچ درمان خاص، و به شدت به آونگ "ج" ثابت شده است.
شکل B.4 نشان می دهد برخی از قطعات در مقیاس بزرگ
لازم به ذکر است که در فصل بهار برای کالیبره چکش بهار داشتن ویژگی های طراحی شده به عنوان در جدول 1 برای مقادیر انرژی معادل یا کمتر از 1 جی برای اندازه گیری و کالیبراسیون چکش بهار داشتن ویژگی های تعریف شده به عنوان 2 J، بهار آونگ از تعریف اندازه گیری و کالیبراسیون دستگاه نیاز به یک طراحی متفاوت باشد.
به منظور بدست آوردن ویژگی های اصطکاک مناسب از اشاره گر، یک تکه پارچه بافته شده به ضخامت بین سطوح فلزی از بلبرینگ قرار می گیرد، سیم پیانو خم در چنین راهی است که یک نیروی کوچک در برابر پارچه اعمال است.
از آنجا که دستگاه انتشار است در طول کالیبراسیون دستگاه کالیبراسیون حذف، دستگاه انتشار است به پایگاه انتشار با استفاده از پیچ ثابت شده است.
روش B.3 از کالیبراسیون دستگاه کالیبراسیون
کالیبراسیون دستگاه کالیبراسیون با استفاده از یک عنصر قابل توجه کالیبراسیون "G" گرفته شده از یک بهار-چکش تاثیر، همانطور که در شکل نشان داده شده B.5. قبل از کالیبراسیون، دستگاه انتشار از دستگاه کالیبراسیون حذف خواهند شد.
عنصر قابل توجه کالیبراسیون توسط چهار موضوعات کتانی "ساعت" از نقاط تعلیق واقع در یک سطح افقی به حالت تعلیق، 2000 میلی متر بالاتر از نقطه تماس بین آونگ و عنصر قابل توجه کالیبراسیون هنگامی که دومی در حالت استراحت است. عنصر قابل توجه کالیبراسیون مجاز به نوسان در برابر آونگ و نقطه تماس شرایط پویا، نقطه "K"، نباید بیش از 1 میلی متر در زیر نقطه تماس در حالت استراحت باشد. نقاط تعلیق پس از آن بیش از یک فاصله به تفاوت بین هر دو نقطه تماس برابر افزایش داد.
هنگامی که سیستم تعلیق تنظیم شده است، محور کالیبراسیون قابل توجه عنصر "گرم" باید در زاویه سمت راست به سطح تاثیر آونگ "ج" و قابل توجه عنصر کالیبراسیون باید در لحظه ای از تاثیر افقی باشد.
هنگامی که کالیبراسیون قابل توجه عنصر در حالت استراحت است، دستگاه کالیبراسیون قرار داده است به طوری که نقطه "K" دقیقا در سر عنصر قابل توجه کالیبراسیون را می چرخاند.
برای به دست آوردن نتایج قابل اعتماد، دستگاه کالیبراسیون به شدت به حمایت گسترده به یک بخش ساختاری از یک ساختمان ثابت، برای مثال.
ارتفاع سقوط است که در مرکز ثقل این عنصر کالیبراسیون قابل توجه اندازه گیری و اندازه گیری را می توان با استفاده از یک دستگاه سطح مایع متشکل از دو لوله شیشه ای "J" است که با استفاده از یک شیلنگ های انعطاف پذیر در ارتباط تنگاتنگ با تسهیل می شود. یکی از لوله های شیشه ای ثابت است و با مقیاس "من".
عنصر قابل توجه کالیبراسیون ممکن است در موقعیت بالایی آن با استفاده از یک موضوع نازک "م" که، هنگامی که پاره، باعث آزاد شدن عنصر قابل توجه کالیبراسیون برگزار شد.
برای پوسته پوسته شدن دستگاه کالیبراسیون، یک دایره در صفحه مقیاس کشیده شده است، مرکز این دایره همزمان با تحمل آونگ و شعاع آن بودن به طوری که دایره گسترش به اشاره گر بکشید. در این دایره، نقطه صفر 0 J نشان داده شده در شکل B.6 است که در نقطه نشان داده شده با اشاره گر کشیدن مشخص شده هنگامی که دومی در تماس با آونگ در حالت استراحت است.
کالیبراسیون با انرژی ضربه، از مجموع 1 J، که با ارتفاع سقوط 408 1 ± میلی متر میلی متر، با یک عنصر کالیبراسیون قابل توجه از 250 گرم به دست آورد ساخته شده است.
نکته در بشقاب مقیاس مربوط به 1 J است با اجازه دادن به عنصر کالیبراسیون قابل توجه معلق به نوسان در برابر نقطه "K" در بهار سال آونگ دست آمده است. پس از ضربه زدن آونگ، عنصر قابل توجه کالیبراسیون باید حرکت نمی کند. این عملیات حداقل 10 بار تکرار و 1 J نقطه به طور متوسط از نشانه ای از اشاره گر کشیدن است.
پیمانه نیم لیتری دیگر این مقیاس سپس تعیین شرح زیر است:
الف) یک خط مستقیم است که از طریق مرکز دایره و نقطه 0 J کشیده شده؛
ب) طرح متعامد از نقطه 1 J در این خط است توسط P نشان داد؛
ج) فاصله بین نقاط 0 J و P را به 10 قسمت مساوی تقسیم شده؛
د) از طریق هر نقطه تقسیم، یک خط عمود بر خط 0 JP کشیده شده؛
ه) تقاطع بین این خطوط و دایره به ارزش انرژی ضربه به 0.1 J برابر مطابقت. 0.2 J؛ تا 0.9 جی
همین اصل را می توان برای گسترش مقیاس فراتر از 1 J نقطه استفاده می شود. تقسیم صفحه مقیاس "F" در B.6 شکل نشان داده شده.
B.4 استفاده از دستگاه کالیبراسیون
چکش بهار به کالیبره در پایه انتشار قرار داده است و پس از آن سه بار با استفاده از دستگاه انتشار اداره؛ آن را نمی خواهد به صورت دستی منتشر خواهد شد.
برای هر عمل، عنصر قابل توجه از چکش بهار به کالیبره است در موقعیت های مختلف تبدیل شده است. مقدار متوسط از سه قرائت بر روی دستگاه کالیبراسیون گرفته می شود که ارزش واقعی انرژی ضربه نمونه است.
