جزئیات محصول:
پرداخت:
|
| منطقه باران: | 1000mmX1000mm | قطره دیافراگم: | ￠ 0.4 میلی متر |
|---|---|---|---|
| ارتفاع قطره ای آب: | 200 میلی متر | زمان تست: | 10 دقیقه |
| استاندارد: | IEC60529 IPX1 تا IPX8 | ||
| برجسته: | ,,material testing equipment |
||

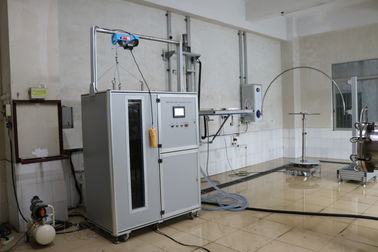

IEC60529 کد IP مدارک تحصیلی محافظت در برابر نفوذ IPX1 به سیستم تست IPX8
معرفی محصول:
تجهیزات تست ضد آب مطابق با استاندارد بند IEC60529 IPX1 به هدف آزمایش IPX8 تولید شده است.
دستگاه با برنامه آزمون استاندارد، که در دسترس است برای برای تست هدف بدون هیچ پیش تنظیم انتخاب شود ارائه شده است. نیز وجود دارد با برنامه تعریف شده توسط کاربر ارائه شده، پارامترهای آزمون را می توان در انطباق با استاندارد آزمون مختلف تعریف شده است. پلت فرم در حال بارگذاری می توان تمایل 15 درجه برای دیدار با IPX2 مورد نیاز تست تمایل.

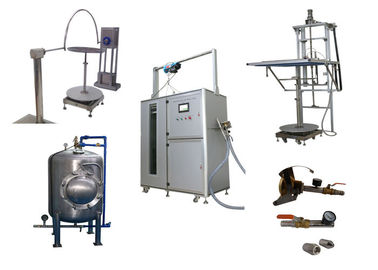

شامل آزمون های زیر است:
1. عمودی تستر باران رها کردن (IPX1، IPX2) DP-1
2. نوسان تستر لوله (IPX3، IPX4) SSW-1
3. نازل اسپری (IPX3، IPX4) SN-1

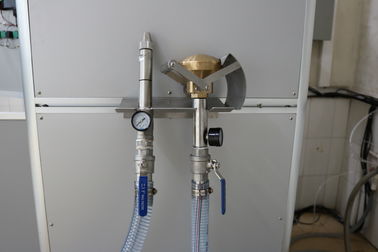

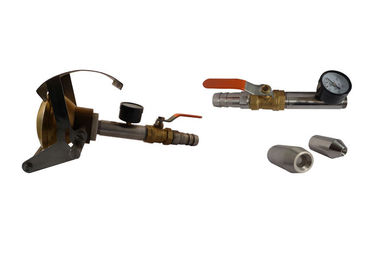

4. دستی نازل جت (IPX5، IPX6) SN-2
5. هوشمند تامین آب و سیستم کنترل (IPX7) WCS-1
6. IPX8 آب تنگی تستر فشار تصفیهخانه 1
7. قابلیت چرخش دوار مرحله TS-1

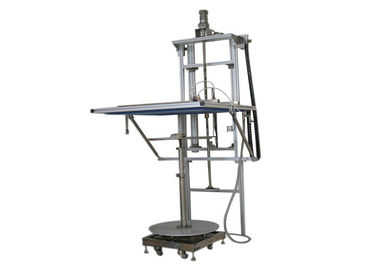

1. عمودی قطره باران دستگاه تست DP-1
شرح
این دستگاه تست است به منظور بررسی حفاظت در مقابل عمودی سقوط قطرات آب. این طراحی شده و ساخته شده مطابق با نیاز استاندارد IEC60529 IPX1 بند و IPX2 است.
ظهور و سقوط از جعبه قطره توسط موتور کنترل می شود. این است که با جدول هدف قابل گردش که سرعت چرخش / دقیقه برای تست IPX1 1R است مجهز. همچنین با 15 درجه سانتی مورب برای حمایت از نمونه برای آزمون IPX2 مجهز شده است.
1. فولاد ضد زنگ خوب فیلتر برای تصفیه گرد و خاک.
2. با استفاده از هوای فشرده برای منفجر آب سوزن، برای جلوگیری از آب مواد راکتیو و سوزن مسدود کردن جوی. (کمپرسور هوا شامل نمی شود).
3. از فولاد ضد زنگ به طور کلی نازل سوزن پزشکی، آسان به خرید، به زنگ آسان نیست.
نازل 4. سوزن و صندلی نازل سوزن با استفاده از اتصال مخروطی، می توان به راحتی و بدون استفاده از ابزار جایگزین، آسیب های فردی به نازل سوزنی می تواند به راحتی به سرعت جایگزین شده است.
مشخصات
| کاربرد | امر به انجام IPX1، تست IPX2. |
| منطقه باران | 1000mmX1000mm |
| مواد مخزن | فولاد ضد زنگ |
| چکیدن دیافراگم | ¢ 0.4MM |
| فاصله سوراخ | سه 20mm |
| بارش جریان | 1mm / min و، ورق 3mm / دقیقه، پارامترهای کاربر مجموعه (خطا: + 0.5MM / دقیقه). |
| ارتفاع چکیدن قطرات آب | از 200mm (به صورت خودکار توسط تجهیزات تست کنترل) |
| زمان آزمون | از 10min، می توان با توجه به نیاز مجموعه |
| تخلیه | به صورت خودکار تخلیه آب مخزن پس از تست کامل شده است |
| قطر صفحه گردان | Φ600mm |
| سرعت چرخش گردونه | 1R / دقیقه |
| جنس بدنه | آلیاژ آلومینیوم صنعتی |
| کنترل | های الکتریکی |
| ابعاد (LxDxH) | 1100X1200X2600mm |
| ساختار دستگاه | دیوار کوه |
| کمپرسور هوا (اختیاری، شامل نمی شود) | کمپرسور هوا |

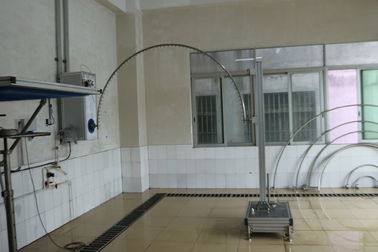

2. نوسان تستر لوله برای IPX3 و IPX4 SSW-1
اطلاعات محصول:
تستر لامپ مولد طراحی و تولید مطابق با الزامات استاندارد IEC60529 از IPX3 و IPX4 است. این است که برای آزمون ضد آب از تجهیزات الکتریکی استفاده می شود.
بخش لامپ مولد از این دستگاه توسط موتور قابل تنظیم سرعت و کرانک مکانیزم-لینک کنترل می شود. این دستگاه رفت و برگشتی نوسان را از محل ± 60 درجه نسبت به هم از ± 175 درجه با استفاده از سرعت مورد نیاز استاندارد از طریق دستگاه تنظیم زاویه.
تنظیم زاویه دقیق است. ساختار پایدار و با دوام است. این است که با مرحله که از طریق آن چرخش 90 درجه به دست می آید چرخش مجهز شده است. همچنین با تمیز واحد تصفیه آب برای جلوگیری از سوراخ سوزنی از متراکم مجهز شده است.
پارامترهای فنی:
| شماره | مورد | پارامترهای |
| 1 | تامین آب | سرعت جریان آب> 10L / دقیقه ± 5٪ آب تمیز و بدون شمول است. این دستگاه با واحد فیلتراسیون آب تمیز مجهز |
| 2 | اندازه لامپ مولد | بیا با R400، R600، R800 کننده لامپ مولد (R200، R1000، R1200، R1400، R1600mm می تواند اختیاری)، فولاد ضد زنگ |
| 3 | چاله آب | Φ0.4mm |
| 4 | زاویه از دو سوراخ | IPX3: 120 درجه؛ IPX4: 180 درجه |
| 5 | زاویه آونگ | IPX3: 120 درجه؛ IPX4: 360 درجه |
| 6 | سرعت باران | IPX3: 4S / زمان (2 × 120 درجه)؛ IPX4: 12S / زمان (2 × 360 درجه)؛ |
| 7 | جریان آب | می توان با توجه به اندازه آونگ و تعداد سوراخ پین (0.07 L / زن هرزه در هر سوراخ) تنظیم |
| 8 | زمان تست | 0.01S ~ 99 ساعت 59mins، می توان از پیش تعیین شده |
| 9 | فشار سنج ابگونه ومواد منفجره | 0 ~ 0.25MPa |
| 10 | مورد نیاز سایت | IP اختصاصی اتاق تست ضد آب، زمین باید صاف با نور باشد 10A سوئیچ ضد آب نشت (و یا سوکت) مورد استفاده برای تجهیزات. با عملکرد خوب جریان و زهکشی. نصب و راه اندازی زمین |
| 11 | محوطه | با توجه به لامپ مولد انتخاب |

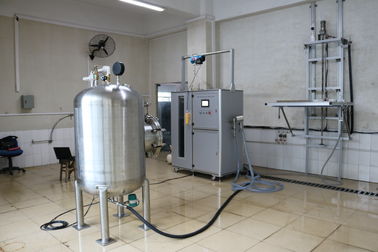

5. هوشمند تامین آب و سیستم کنترل WCS-1
اطلاعات محصول:
تامین آب و کنترل سیستم های هوشمند طراحی و تولید شده مطابق با الزامات استاندارد IEC60529 از IPX1 ~ IPX8 های مرتبط و نیاز از استاندارد IEC 60598. این است که برای تست ضد آب از لوازم برقی، مانند لامپ استفاده می شود.
پارامترهای فنی:
1. هوشمند به منظور ذخیره آب و سیستم کنترل برای قابل اجرا است:
(یک) تامین آب برای تست ضد آب IPX1 ~ IPX6
(ب) آزمون غوطه وری آب IPX7
(ج) ذخیره سازی آب برای آزمون IPX8 تنگی آب
(د) کنترل خودکار برای تمام تجهیزات ضد آب
روش تامین 2. آب: ثابت به منظور ذخیره آب temperture، آب جریان ثابت، آب با فشار ثابت
فرآیند کنترل عرضه 3. آب: پس از کاربر مقدار درجه حرارت آب، مقدار جریان آب و آب مقدار فشار از پیش تعیین شده بر روی صفحه نمایش لمسی، سیستم کنترل درجه حرارت، متر الکترونیکی و یا فشار سنج دیجیتال زمان واقعی نظارت بر ارزش های فعلی، به عنوان خوانده شده ارزش به PLC از طریق تبدیل داده، سپس به طور خودکار سرعت چرخش پمپ از طریق فرکانس را تنظیم کنید.
کنترل در دمای 4. آب: سیستم PID به طور خودکار کنترل و تشخیص در دمای آب، محدوده: دمای اتاق ~ 95 ℃ (± 1 ℃) طاهره
هستند جریان بزرگ و جریان دو راه به منظور ذخیره آب کوچک 5. وجود دارد.
به منظور ذخیره آب 6. جریان بزرگ:
(یک) این قابل اجرا به IPX5 ~ IPX6 اسپری آب قوی آزمون و آب تزریق IPX8 است
(ب) دامنه جریان: 10 ~ 100L / min و
(ج) جریان دقت: ± 0.5L / min و
(د) فلومتر: LWGY-15 نوع اندازه گیری توربین
(ه) پمپ آب: نوع CHL8-60L6WBC فولاد ضد زنگ پمپ گریز از مرکز
به منظور ذخیره آب 7. جریان کوچک:
(یک) این قابل اجرا به آزمون ضد آب IPX1 ~ IPX4 است
(ب) محدوده جریان: 1 ~ 10L / دقیقه
(ج) جریان دقت: ± 0.5L / min و
فلومتر: LWGY-4 نوع فلومتر توربین
(د) پمپ آب: نوع CHL2-30L6WBC فولاد ضد زنگ پمپ گریز از مرکز
مخزن ذخیره سازی 8. آب:
(یک) این قابل اجرا به ذخیره آب از IPX5 ~ IPX6 آزمون اسپری آب قوی، تزریق آب از IPX8، غوطه وری IPX7 است
(ب) دوره: 550L
(ج) ابعاد: W600mmXD660mmXH1400mm
(د) پنجره مشاهده: نشکن پنجره های شیشه ای
(ه) نظارت پنجره بعد: W200mmXH1250mm
(ج) عمق سنج: فولاد ضد زنگ
(گرم) عمق ارتفاع سنج: 1300mm با، accuracy1mm
(ح) کنترل سطح مایع: سوئیچ شناور + لوله سرریز
9. IPX7 غوطه وری براکت آسانسور اتوماتیک
(یک) فاصله بالابری: 0 ~ از 1250mm
(ب) بعد طبقه بندی: L400mmXW400mm
(ج) وزن بار طبقه بندی: 50KG
10. کنترل IPX8
(یک) محدوده فشار: 0 ~ 0.6Mpa
(ب) محدوده زمان: 0 ~ 999999s
11. کنترل کابینه:
(یک) تشخیص جریان: بازخورد سیگنال جریان از طریق اندازه گیری الکترونیکی
(ب) جریان تنظیم: بر روی صفحه نمایش لمسی
(ج) تشخیص دما: PID
(د) کنترل: میتسوبیشی PLC
(ه) رابط کاربری دوستانه: 7 اینچ، صفحه نمایش لمسی رنگی
(ج) کنترل عملکرد: ثابت به منظور ذخیره آب دمای، آب جریان ثابت، ثابت به منظور ذخیره آب تحت فشار، و کنترل زمان آزمون.
(گرم) عملکرد حفاظت: حفاظت از نشت، حفاظت اضافه بار، حفاظت اتصال کوتاه
12. فیلتر: پوسته فولاد ضد زنگ، هسته فیلتر خوب
13. جنس بدنه: آلیاژ آلومینیوم صنعتی
14. ابعاد بیرونی به: 1400mmX750mmX1600mm
عرضه 15. قدرت: AC 380V، 50HZ
