جزئیات محصول:
پرداخت:
|
کنترل: | میتسوبیشی PLC | نمایش دادن: | صفحه لمسی 7 اینچی |
---|---|---|---|
ایستگاه: | می تواند سفارشی | بار: | 0 ~ 250 ولت / 5 کیلووات |
سرعت تست: | fre10 freq / min | ||
برجسته: | ,,laboratory test equipment |

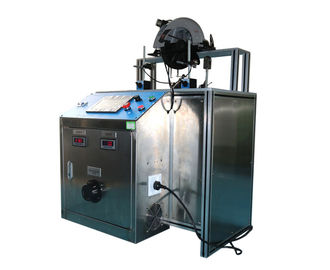

مدور استقامت چوب سوئیچ و گارد پایین بازیابی زمان یکپارچه تست CSG-2 دستگاه
استاندارد: EN 60745-2-5: 2010 ضمیمه M21.18، ضمیمه M21.18.301، ضمیمه M21.203، ضمیمه M21.301، شکل M.301، IEC60745-2-5: 2003 ضمیمه BB.20.102، EN 60745- 2-5: 2،010 بند 17.101 و بند 19.102.3.
کاربرد: این مورد استفاده برای تست عملکرد سوئیچ اره گرد و دایره ای را دیدم دوام و مدت زمان ریکاوری گارد پایین تر است.
نمونه آزمون: اره مدور

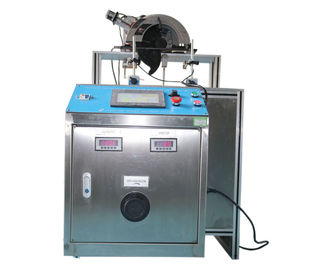

ویژگی ها: این دستگاه از دو بخش، سیستم مکانیکی و سیستم کنترل الکتریکی تشکیل شده است.

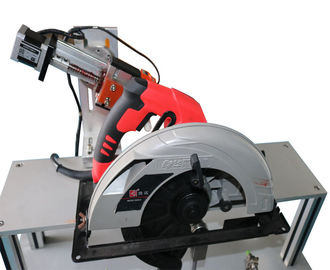

سیستم مکانیکی جدول برای اره گرد است. یک سوئیچ و نمونه سوکت بر روی میز وجود دارد، اپراتور می تواند تغییر به روشن یا خاموش منبع تغذیه بار به نمونه تست فشار؛ اندازه های مختلف از اره مدور می تواند قرار گیرد و ثابت بر روی میز؛ روی میز، دستگاه برای قفل کردن سوئیچ از اره گرد های دستی در "در" موقعیت؛ تیغه می توانید به پایین جدول از طریق شیار وسط گسترش. روی میز که در آن تحت پره، می یک ور رفتن معمولا گارد پایین تر و دو سنسور موقعیت، که می تواند رانندگی گارد پایین تر از اره گرد باز می شود و یا بسته وجود دارد.

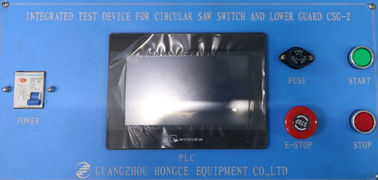

سیستم کنترل الکتریکی شامل منبع تغذیه بار، میتسوبیشی PLC، صفحه نمایش لمسی 7 اینچ و غیره می عملیات دستی و عمل به صورت خودکار دست یابد.
کنترل دستی:
اپراتور می تواند به صورت دستی حرکت ور رفتن معمولا گارد کمتر توسط مطبوعات "دستی چرخش عقربه های ساعت" یا "دستی چرخش عقربه" بر روی صفحه نمایش لمسی، و سپس گارد پایین تر به تدریج باز کردن یا بستن، زمانی که ور رفتن معمولا باعث می شود گارد پایین تر به را به حداکثر باز باز شود (مربوط شاخص سنسور موقعیت روشنایی است)، در این زمان، اپراتور می تواند عمل باز گارد پایین را متوقف کند؛ و اپراتور به صورت دستی می توانید از سوئیچ اره گرد به روشن یا خاموش شود با فشار دادن "سوئیچ روشن دستی" یا "خاموش کردن دستی" بر روی صفحه لمسی، سوئیچ قفل کردن دستگاه به طور خودکار می توانید قفل و یا آزاد سوئیچ از اره مدور. اپراتور می تواند بر روی دکمه توقف را فشار دهید در پانل برای رسیدن به به عرضه و یا ولتاژ بار به نمونه تست عرضه نشده است.
عمل به صورت خودکار:
1. اپراتور می تواند از پیش تنظیم فاصله زمانی که از قفل قفل یا آزاد سوئیچ بخشنامه اره، فاصله زمانی از ولتاژ بار عرضه شده به نمونه تست، و باز کردن زمان اقامت از گارد پایین تر از اره گرد، پس از که، اپراتور تنها "شروع" را فشار دهید بر روی صفحه نمایش لمسی، تست بالا برای سوئیچ اره گرد به صورت خودکار پردازش.
2. در زیر به طور عمده برای گرد دیدم آزمون دوام و مدت زمان ریکاوری گارد پایین است: اره است که برای یک برش 90 درجه تنظیم شود و در سطح افقی گرا. نگهبان پایین است که از موقعیت تمام بسته را به حداکثر باز چرخه شود و سپس برای 50 000 سیکل در یک نرخ کمتر از 10 دور در دقیقه، تعداد دفعاتی است که سنسور موقعیت ثبت منتشر شده است. ساعت نزدیک از گارد پایین تر است کمتر از 0.3S، اگر تجاوز 0.3S، سپس تعدادی از یک تایم شمارش است. ساعت نزدیک از گارد پایین تر از آخرین زمان ثبت پس از تجهیزات اجرا می شود به بار آزمون مورد نیاز، و تجهیزات به طور خودکار متوقف خواهد شد.
پارامترهای فنی
تعداد صفحات | شماره سریال.: | پارامتر | اظهار |
1 | ورودی برق | 220V / 50HZ پارامترهای | |
2 | سیستم کنترل | میتسوبیشی PLC، صفحه نمایش لمسی 7 اینچی | |
3 | ایستگاه | یکی | |
4 | ساخته شده در بار | 0 ~ 250V تنظیم کننده ولتاژ / 5KW، مجهز به سوکت B | |
5 | چرخه آزمون | 0-999999، می توان از پیش تعیین شده | |
6 | تست سرعت | ≥10 فرکانس / دقیقه | |
7 | گارد بازیابی تشخیص زمان | 0.01-9.99s، نمایش داده می شود | زمان ریکاوری |
8 | اره دستگاه سوئیچ قفل | قفل و یا آزاد سوئیچ با رانندگی موتور | |
9 | دکمه های عملیات | متوقف کردن و شروع دکمه های روی پانل برای اپراتور به راحتی قطع و یا روشن کنید |
