جزئیات محصول:
پرداخت:
|
| آزمایش شی: | کابلهای قابل انعطاف | استاندارد: | IEC60245-1 ، IEC60245-2 |
|---|---|---|---|
| تست: | تست انعطاف پذیری | بارگیری فعلی: | 0-25A |
| بارگیری ولتاژ: | 0-400V | سرعت تست: | 0.33m / S |
| فاصله آزمایش: | 1000 ± 20 میلی متر | هسته های مناسب: | 2-18 |
| ناحیه مقطعی اسمی: | 0.2 ~ 4mm2 | قطر قرقره: | 3 قطعه ، 60 ، 80 ، 120 ، 160 ، 200 برای گزینه ها |
| برجسته: | ,,electric wire tester |
||

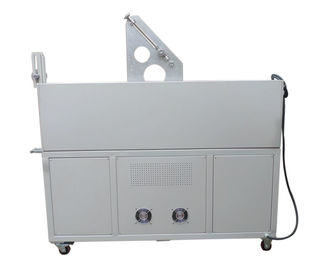

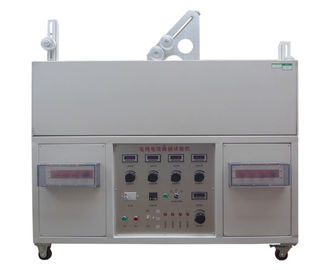

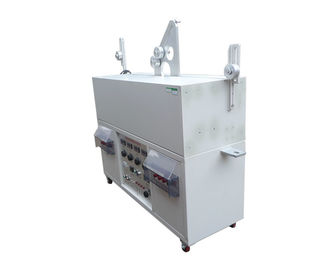

کابل ها، انعطاف خم تستر HDX1302
| جسم آزمون | کابل ها، انعطاف تکمیل |
| تست | آزمون خم |
| استاندارد | IEC60245-1، IEC60245-2 شکل 1 |
| بارگذاری کنونی | 0-25A |
| بارگذاری ولتاژ | 0-400V |
| سرعت تست | 0.33m / S |
| فاصله تست | 1000 میلی متر |
| هسته مناسب | 2/18 |
| اسمی سطح مقطع | 0.2 ~ از 4mm 2 |
| قطر قرقره | 3 قطعه، 60، 80، 120، 160، 200 برای گزینه |
| وزن ترکیبی | 0.5KG، 1kg در، 1.5KG، از 2kg، 2.5kg محل، 3KG، 3.5KG، 4kg، 6KG، 7.5kg، 8kg می |
| تست گسل | وقفه کنونی، اتصال کوتاه بین هادی، تست و اتصال کوتاه بین قرقره. |
| منبع تغذیه | 220VAC 50Hz است |
شرح:
این دستگاه من S برای چک کردن مقاومت مکانیکی، انعطاف پذیری تکمیل استفاده می شود. این آزمون با هسته مساحت اسمی مقطعی بزرگتر از 4mm2 و کابل با داشتن بیش از 18 هسته در بیش از دو لایه متحدالمرکز گذاشته به کابل ها، انعطاف صدق نمی کند.
با توجه به استاندارد IEC60245-1 لاستیکی کابل، رتبه ولتاژ عایق تا و از جمله 450/750 V-قسمت 1: الزامات عمومی، بند IEC60245-2 3.1 شکل 1 لاستیک عایق کابل، رتبه ولتاژ بالا و شامل 450/750 V- قسمت 2: روش آزمون.
نمونه آزمون: پایان کابل قابل انعطاف است.
ویژگی ها: این کابل تستر متشکل از یک حامل C (نگاه کنید به IEC60245-2 شکل 1)، یک سیستم رانندگی برای حامل و چهار قرقره برای هر نمونه از کابل به آزمایش می شود. حامل C از دو قرقره A و B، که با قطر یکسان هستند. دو قرقره ثابت، در هر دو انتهای دستگاه، ممکن است از یک قطر های مختلف از قرقره A و B باشد، اما هر چهار قرقره باید طوری ترتیب داده است که نمونه بین آنها افقی است. حامل می چرخه (جلو و حرکات رو به عقب) بیش از یک فاصله 1 متر در سرعت تقریبا ثابت از 0،33m / S بین هر واژگونی جهت حرکت. نمونه ای از کابل های انعطاف پذیر در حدود 5 متر طول باید بیش از قرقره کشیده، هر یک از پایان با وزن لود می شود. جرم این وزن و قطر قرقره A و B در جدول زیر آورده شده است.
