دو خلاء اتاق هلیم نشت سیستم تست برای خودرو خشک فیلتر کمتر از 1.5G / سال

دو خلاء اتاق هلیم نشت سیستم تست برای خودرو فیلتر خشک

این سیستم آزمون نشت هلیوم با توجه به اصل اساسی تشخیص نشت هلیوم طراحی شده است، هلیوم به عنوان گاز ردیاب استفاده می شود، هلیوم به قطعه کار در محفظه خلاء پر شده است، و پس از آن تشخیص نشت هلیوم دقت و به سرعت می توانید قضاوت کنید از نشت قطعه کار.

پارامترهای فنی

محفظه خلاء یکپارچه لوله مهر و موم شده و مفاصل

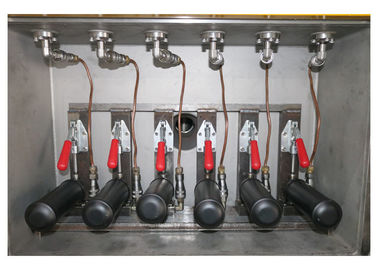

(1) هر یک از اتاق دارای 6 قطعه از تخلیه و پر کردن لوله (از جمله 3 مجموعه از مفاصل)
(2) هر یک از لوله به صورت جداگانه کنترل است

شرح فرآیند کار:

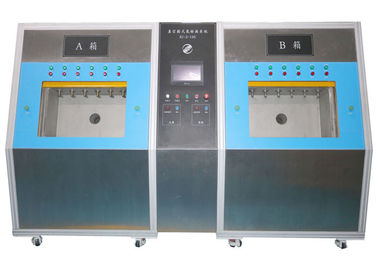

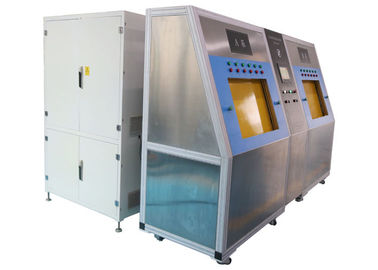

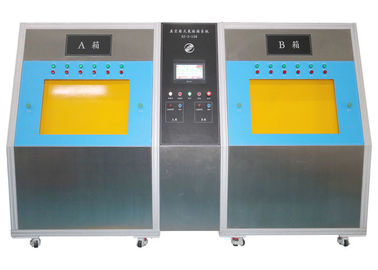

این سیستم دارای 2 محفظه خلاء، 2 اتاق ارتباط کار، محل اپراتور محصولات را به اتاق خلاء و اتصال آنها با مفاصل سریع، پس از آن فشار دکمه درب از نزدیک به بستن درب، چرخه تشخیص شروع می شود. می محافظ توری در هر دو طرف درب خلاء وجود دارد، زمانی اپراتور درب را ببندید، لطفا اطمینان حاصل شود که هیچ شیء در منطقه درب برای نفوذ در جنبش درب وجود دارد.

هنگامی که یکی از درب اتاق بسته است، این چرخه تشخیص این اتاق شروع می شود. در این نقطه، اپراتور می تواند به اتاق دیگر برای عملیات است.

تست فرآیند چرخه:

- دفترچه راهنما مهر و موم محصولات با ثابت داخل تست اتاق.
- بسته شدن از اتاق.
- تخلیه اتاق به مقدار خلاء مناسب برای تست نشت با طیف سنج جرمی. در طول تخلیه اتاق، سیستم آزمایش های زیر بر روی محصولات را اجرا خواهد کرد:
- پوسیدگی فشار به فاش نشت ناخالص؛
- تخلیه فشار و محصولات تخلیه؛
- رسیدن به یک مقدار خلاء مناسب برای انتقال است که به قرار دادن طیف سنج جرمی در ارتباط با اتاق تست.
- خواندن پس زمینه است که هلیم باقی مانده در اتاق تست.
- فشار از محصولات با هلیم.
- آزمون نشت با طیف سنج جرمی.
- تهویه اتاق تست (بازگشت به فشار اتمسفر)، بهبود هلیوم را از محصولات خود را به یک فشار خاص (بر پارامترهای انتخاب شده و تخلیه نهایی محصولات بستگی دارد).
- افتتاح اتاق
- بارگیری دستی از محصولات.
