جزئیات محصول:
پرداخت:
|
| چرخه آزمایش: | 8 ثانیه / قطعه | محدوده سنسور فشار: | 0Bar <P <10 Bar |
|---|---|---|---|
| دقت حسگر فشار: | 0.1٪ | محدوده سنسور خلاء: | 10pa <P <100000pa |
| دقت سنسور خلاء: | 10pa | ||
| برجسته: | ,,helium leak testing |
||

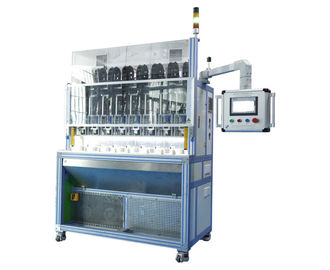

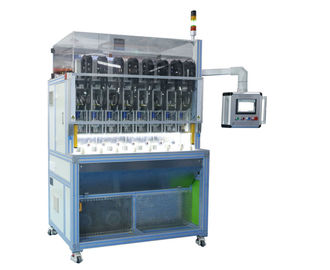

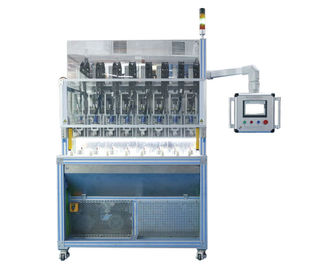

در خط کارتریج دستگاه تست سیستم یکپارچه تست خلاء برای شیر هسته
در خط دستگاه تست کارتریج ادغام تشخیص هوای فشرده، تشخیص خلاء، toruqe funcations آزمون سه در یک، چرخه آزمون می تواند 8sec. / قطعه، ایستگاه های آزمون را می توان با توجه به قطعه کار مشتری سفارشی.
مشخصات فنی:
| مورد نیاز فنی | Rresponse فنی | |
| محصولات از برنامه های کاربردی | کارتریج | بر اساس محصولات مشتری |
| توابع آزمون | نشت خارج | بله |
| کارتریج در داخل نشت | بله | |
| تست گشتاور | بله | |
ویژگی های اصلی | ماشین تایپ | در خط |
| ایستگاه های تست | می تواند سفارشی | |
| سنسور فشار محدوده (بار) | 0Bar <P <10 بار | |
| دقت سنسور فشار | 0.1٪ | |
| سنسور خلاء محدوده (بار) | 10pa <P <100000pa | |
| دقت سنسور خلاء | 10pa | |
| عطف واحد | سروو موتور با عملکرد گشتاور | |
| فشار کاری هوا (بار) | 1.5Bar <P <7 نوار | |
| دستگاه ها SMED ویژگی | راضی | |
| برنامه PLC | بطور خودکار (سفارشی) | |
| کنترل پارامتر جداگانه برای ایستگاه های مختلف | راضی | |
| عطف عمومی قابلیت تنظیم سرعت | راضی | |
| تست سرعت چرخش قابل تنظیم | راضی | |
| مخلوط کردن روغن های پلاستیکی | راضی | |
| نشت تست در گرم و سرد اتاق | راضی | |
| تست صلیب جریان در نزدیک مکان | راضی | |
| تست صلیب جریان در گسترش موقعیت | راضی | |
| حداکثر گشتاور | راضی حداکثر گشتاور زنگ هشدار | |
| علامت گذاری به عنوان OK قطعات بعد از تست | راضی | |
| گشتاور قابل تنظیم | راضی | |
| ورود به سیستم شکست ماشین | راضی | |
| سوابق تولید | راضی | |
| روغن های پلاستیکی تمیز کردن تابع | راضی | |
| زمان چرخه (s) | 8sec. / قطعه | |
مزایای دستگاه:
(1) نوع دستگاه است در خط، شامل 8workingstations با زمان چرخه 8sec pertest قطعه.
(2) مخلوط کردن گریس و نشت تست برای shallbe کارتریج به طور خودکار به پایان رسید. قطعات OK و NOK را می توان متمایز. قطعات OK باید مشخص شده اند به طور خودکار برای بسته بندی به صورت دستی andunloaded. قطعات NOK باید تخلیه شود و در جعبه thedefective قرار داده است. اشتباهات اپراتور محدود است.
(3) عملیات ماشین باید به طور خودکار controlledby PLC با راندمان بالا، پایداری بالا و بهره برداری آسان می شود به طوری که برای improvetesting کیفیت و هزینه های انسانی پایین تر است.
(4) نشت Astandard به دستگاه به عنوان یک پایگاه کالیبراسیون که توسط آزمایشگاه اندازه گیری دولت iscertified اعمال می شود.
(5) دستگاه ثبات فشار ساخته شده است به themachine برای یک سنجش پایدار.
(6) سروو موتور با torquecontrol تابع استفاده می شود برای اطمینان از andpositioning گشتاور حداکثر در طول آزمون.
(7) است یک کانال فوران چاه نفت در دستگاه toeliminate خاک از دریچه ای وجود دارد.
(8) یک تابع مارک های اتوماتیک در themachine برای اطمینان از قسمت های خوب علامتگذاری شدهاند وجود دارد.
(9) روش تست نشت تخلیه withpressurization ترکیب تضمین نرخ اندازه گیری نادرست را به کمتر از 2٪ است.
(10) ماشین آلات ventilationpipelines ویژه طراحی می شود با استفاده از مخلوط روغن و مواد خارجی تحت تاثیر قرار نمی.
آزمایش مراحل:

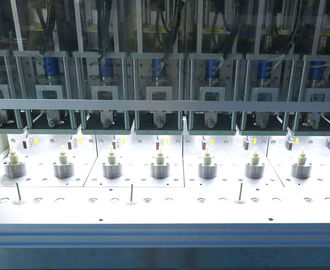

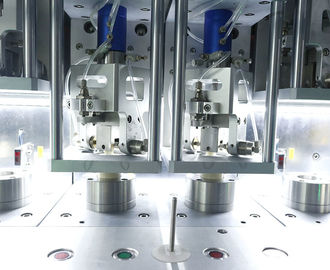

دستگاه کاملا شامل 8test ایستگاه با روش تست همان، و می تواند توسط یک اپراتور اداره می شود.
مرحله 1: دستی بارگیری و تخلیه، یک محصول تست در هر زمان. (4sec.)
مرحله 2: ترکیب چربی، مطبوعات، به نوبه خود، باز و بستن کارتریج. در اصل کارتریج برای اطمینان از سرعت پایین تر از اندازه گیری نادرست (10sec.)
در مرحله اول، به سرعت و بارها و بارها تغییر دهید کارتریج آزمون را به مخلوط روغن و چربی به طور کامل، در طول تعویض کارتریج، پاکسازی گاز تمیز و خشک به محفظه سرد، محفظه گرم و محفظه خروج برای اطمینان از هر اتاق تمیز.
در مرحله دوم، بررسی کنید که آیا گریس مخلوط به طور کامل است و هر یک از اتاق به سمت راست روشن، اطمینان از شرایط یکسان هر آزمونه.
مرحله 3، ایستگاه تست محفوظ (پر کردن گاز + فشار + نمونه + تهویه = 7sec.)
مرحله 4، ایستگاه تست محفوظ (پر کردن گاز + فشار + نمونه + تهویه = 7sec.)
گام 5، ایستگاه تست محفوظ (پر کردن گاز + فشار + نمونه + تهویه = 7sec.)
مرحله 6، ایستگاه تست محفوظ (پر کردن گاز + فشار + نمونه + تهویه = 7sec.)
مرحله 7، ایستگاه تست محفوظ (پر کردن گاز + فشار + نمونه + تهویه = 7sec.)
مرحله 8، ایستگاه تست محفوظ (پر کردن گاز + فشار + نمونه + تهویه = 7sec.)
مرحله 9، ایستگاه تست محفوظ (پر کردن گاز + فشار + نمونه + تهویه = 7sec.)
مرحله 10، ایستگاه تست محفوظ (پر کردن گاز + فشار + نمونه + تهویه = 7sec.)
گام 11، علامت قسمت OK. (2sec به.)
علامت گذاری به عنوان بخشی OK به طور خودکار، بخشی NOK زنگ.
ما 11 گام طراحی کرده ایم، مشتریان می توانند ترکیبی به عنوان در هر محصولات pecific مشتریان است.
