محل منبع: | چین |
نام تجاری: | HongCe |
گواهی: | Third part calibration certificate(cost additional) |
شماره مدل: | HJ0604 |
مقدار حداقل تعداد سفارش: | ۱ عدد |
---|---|
قیمت: | Negotiatable |
جزئیات بسته بندی: | تخته سه لا |
زمان تحویل: | 20 روز کاری |
شرایط پرداخت: | T/T |
قابلیت ارائه: | 20 مجموعه در هر ماه |
آزمایش شی: | لوازم خانگی ، برد مدار چاپی | استاندارد: | IEC 60335-1 |
---|---|---|---|
تست: | تست مقاومت در برابر سایش | ایستگاه: | 1 |
خراش پین: | گرد با شعاع ۰ 25 ۲۵ میلی متر ± ۰ ۰۲ میلی متر | سرعت خراشیدن: | 20 ± 5 میلی متر در ثانیه ، از پیش تعیین شده است |
نیروی خراشنده: | 10N ± 0.5N | منبع تغذیه: | 220V AC 50Hz |
برجسته: | تستر لوازم خانگی قابل حمل,تستر های لوازم الکتریکی |

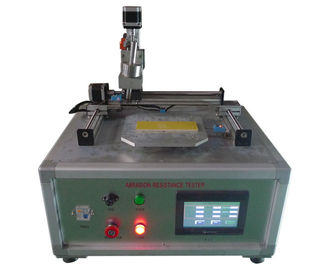

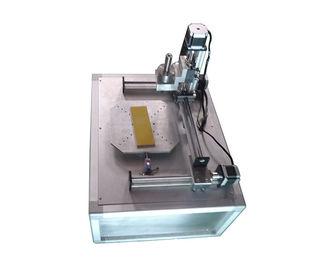

دستگاه تست مقاومت در برابر سایش HJ0604
شرح:
این وسیله برای پردازش تست خراش برای تخته های عایق جامد و قطعات قابل دسترسی لوازم خانگی و محصولات مشابه استفاده می شود ، تا اطمینان حاصل شود که قطعات قابل دسترسی عایق جامد باید از مقاومت کافی برای جلوگیری از نفوذ توسط وسایل تیز برخوردار باشند.
بند 21.2 IEC 60335 - 1 لوازم برقی خانگی و مشابه را تأیید کنید - ایمنی - قسمت 1: الزامات عمومی ، بند IEC 60950 بند 2.10.8.4 و غیره.
پارامترهای فنی:
آزمایش شی | لوازم خانگی ، برد مدار چاپی |
معیارمرجع | IEC 60335-1 |
تست | تست مقاومت در برابر سایش |
منبع تغذیه | 220V AC 50HZ |
کنترل | کنترل PLC ، عملکرد صفحه نمایش لمسی رنگی 7 اینچی ، درایور موتور پله ای |
ایستگاه | 1 |
پین خراش | گرد با شعاع 0/25 میلی متر 0.02 میلی متر |
پایان Scratch Pin | فرم مخروط با زاویه 40 درجه |
سرعت خراش دادن | 20 ± 5 میلی متر در ثانیه ، از پیش تعیین شده است |
نیروی خراشنده | 10N ± 0.5N |
فاصله فاصله | 0-50 میلی متر ، می تواند از پیش تعیین شده باشد |
زاویه خراشیدن | 80-85 درجه ، ثابت شده توسط فیکسچر |
سینی نمونه آزمایش کنید | می توان 90 درجه چرخانید ، سوراخ های نصب چندگانه برای نصب نمونه های مختلف |
اختیاری | دستگاه بارگذاری 30N ± 0.5N |
نمونه تست: لوازم خانگی ، برد مدار چاپی.
ویژگی:

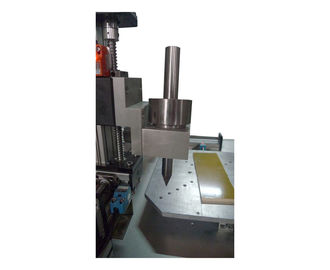

سطح عایق با استفاده از یک پین فولادی سخت شده خراشیده می شود که انتهای آن به شکل مخروطی با زاویه 40 درجه است. نوک آن با شعاع ۰ 25 ۲۵ میلی متر ± ۰ 2 ۰۲ میلی متر گرد شده است. خراش دادن از طریق پنج جفت از قطعات رسانا ، از جمله فاصله آن ، یک فاصله زمانی باید در بزرگترین قسمت از شیب بالقوه قرار گیرد. و پین در زاویه ای از 80 درجه ~ 85 درجه تا افقی نگه داشته شده و بارگذاری شده است به طوری که نیرویی که در امتداد محور آن اعمال می شود 10 N ± 0،5 N باشد. خراش ها با کشیدن پین در امتداد سطح عایق ساخته می شوند. با سرعتی تقریباً 20 mm / s ± 5 mm / s. دو خراش موازی ساخته شده است. آنها به اندازه کافی از هم فاصله دارند به طوری که تحت تأثیر یکدیگر قرار نمی گیرند ، طول آنها تقریباً 25٪ از طول عایق را پوشانده است. دو خراش مشابه در 90 درجه تا جفت اول بدون عبور از آنها ساخته می شود.
خراش ها باید حداقل 5 میلی متر از هم فاصله داشته و حداقل 5 میلی متر از لبه نمونه باشد.
دستگاه سیستم کنترل صفحه نمایش لمسی PLC + را به تصویب می رساند ، پله موتور درایو ، فاصله خراش ، زمان خراش و سرعت از پیش تعیین شده ، پین تست می تواند زاویه 90 درجه را بطور خودکار بچرخاند ، تست خراش در دو جهت عمودی و افقی را می توان به راحتی تحقق بخشید.
