محل منبع: | چین |
نام تجاری: | HongCe |
گواهی: | Third party calibration certificate(cost additional) |
شماره مدل: | HJAU025 |
مقدار حداقل تعداد سفارش: | ۱ عدد |
---|---|
قیمت: | Negotiatable |
جزئیات بسته بندی: | تخته سه لا |
زمان تحویل: | 3 ماه |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قطعه کار: | هسته حسگر فشار | دقت تشخیص: | 1.0E-8Pa.m3 / sec |
---|---|---|---|
چرخه آزمایش: | 10s / pc | ایستگاه های آزمایش: | 2 |
برجسته: | ,,helium leak test equipment |

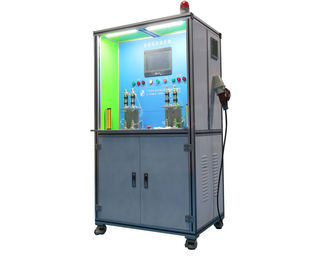

خودکار هلیم نشت تست تجهیزات برای سنسور فشار هسته 1.0E-8Pa.m3 / ثانیه
HongCe طراحی و manuafactured هلیم نشت سیستم تست برای هسته سنسور فشار، دقت و صحت تشخیص نشت است تا به 1.0E-8Pa.m3 / ثانیه، چرخه آزمون از 10S / کامپیوتر است، و می تواند تا به 5S / کامپیوتر باشد. این سیستم تست دو ایستگاه آزمایش، هر ایستگاه های کاری می توانید 2 قطعه به طور همزمان تست، با سیستم های هوشمند و انسانی خواهد را از نتایج داوری: نشت ناخالص، نشت خوب، خوب. به جز تابع تشخیص نشت اتوماتیک، همچنین عملکرد آمار تولید است. دقت بالا، عملیات آسان و cycel آزمون سریع به سیستم آزمون نشت هلیوم ما این است که به طور گسترده ای توسط تولید کنندگان هسته سنسور فشار به تصویب رسید.
مشخصات فنی:
قطعه کار | سنسور فشار هسته |
تحقیقی گاز | گاز هلیوم |
فشار هلیم برای نشان می دهد نشت | 50KPa (را می توان تنظیم برای کاهش) |
رد نقطه | 1.0E-8Pa.m3 / ثانیه |
چرخه آزمون | از 10S / کامپیوتر (از جمله بارگیری و تخلیه بار) |

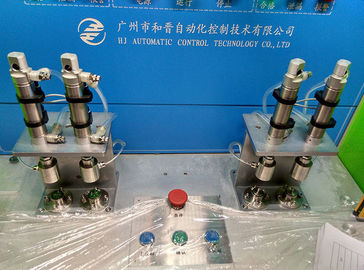

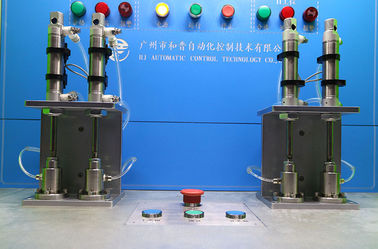

ایستگاه های تست | 2 (هر ایستگاه یک آزمون می توانید 2 قطعه در همان زمان تست) |
priciple کار عمومی:
با توجه به اصل اساسی تشخیص نشت هلیوم، قطعه کار را به دو حفره مهر و موم شده مجزا با استفاده از ثابت تقسیم می شوند: اتاق پر از هلیوم و نشت محفظه تشخیص، استفاده از هلیوم به عنوان گاز ردیاب، هلیوم پر شده است به داخل محفظه هلیوم، و پس از تشخیص نشت در سیگنال هلیوم از طریق هلیوم آشکارساز نشت، سرعت و با دقت می تواند تعیین دقت نشت قطعه کار.
فرآیند تست:
1. در حال بارگذاری قطعه کار؛
دستی بار قطعه در هر ایستگاه کار
2. تشخیص نشت ناخالص؛
سیستم تست به طور خودکار قضاوت نتایج نشت ناخالص خواهد شد، اگر نشت ناخالص، نور زنگ در است، و روند آزمون برای قطعه کار نسبت متوقف خواهد شد، اپراتور نیاز به دستی را از قطعه کار نسبی و تغییر یکی از جدید. اگر هیچ نشت ناخالص، سیستم تست بر روی فرآیند بعدی به صورت خودکار ادامه می دهند.
3. پر به هلیم و تشخیص نشت خوب است؛
Systell به طور خودکار به هلیوم به عنوان مورد نیاز را پر کنید، و تشخیص نشت خوب، دادن OK یا NOK نتیجه آزمون.
4. تخلیه قطعه کار؛
Manully تخلیه قطعه کار.
5. سایر فرآیندهای خودکار.
نظارت بر روند
Workpiece- Presure هسته سنسور
