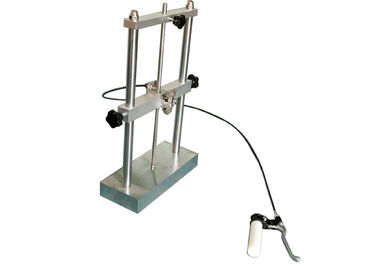

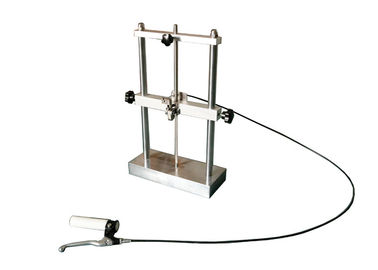

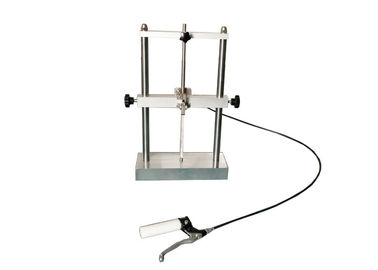

تک ایستگاه شکل 27 دستگاه IEC 60884-1 دستگاه تست ضربه

IEC60884-1 شکل 27 دستگاه های تک ایستگاه برای آزمایش ضربه در انتشار مکانیکی درجه حرارت پایین

استاندارد:

IEC 60884-1 'شاخه ها و پریز برق برای اهداف خانگی و مشابه - قسمت 1: بند 24 الزامات عمومی ، بند 30.4 ، شکل 27 و شکل 42.

توضیحات استاندارد:

بند 24.4:

نمونه ها مطابق شکل 27 در معرض آزمایش ضربه قرار می گیرند.

دستگاه ، که روی یک لنت از لاستیک اسفنجی به ضخامت 40 میلی متر قرار گرفته است ، همراه با نمونه ها در فریزر با دمای (2 15 -15 °) درجه سانتیگراد ، حداقل برای 16 ساعت قرار می گیرد.

At the end of this period, each specimen, in turn, is placed in the normal position of use as shown in figure 27, and a weight is allowed to fall from a height of 100 mm. در پایان این دوره ، هر نمونه به نوبه خود ، همانطور که در شکل 27 نشان داده شده است ، در وضعیت عادی استفاده قرار می گیرد و یک وزن از ارتفاع 100 میلی متر سقوط می کند. The mass of the falling weight is (1 000 ± 2) g. جرم وزن در حال سقوط (1 000 1 000) گرم است.

پس از آزمایش ، نمونه نباید به معنای این استاندارد صدمه ای نشان دهد.

بند 30.4 تست ضربه در دمای پایین:

نمونه ها مطابق شکل 42 در معرض آزمایش ضربه قرار می گیرند. جرم وزن در حال افت (1 100 100) گرم است.

دستگاه ، روی یک پد لاستیکی اسفنجی به ضخامت 40 میلی متر ، به همراه نمونه ها ، در فریزر با دمای (2 15 -15 °) درجه حرارت برای حداقل 24 ساعت قرار داده می شود.

At the end of this period, each specimen in turn, is placed in position, as shown in figure 42, and the falling weight is allowed to fall from a height of 100 mm. در پایان این دوره ، هر نمونه به نوبه خود ، در موقعیت قرار می گیرد ، همانطور که در شکل 42 نشان داده شده است ، و وزن در حال سقوط مجاز است از ارتفاع 100 میلی متر سقوط کند. Four impacts are applied successively to the same specimen, rotating it through 90° between impacts. چهار ضربه پیاپی به همان نمونه اعمال می شود ، و آن را از طریق 90 درجه بین اثرات می چرخاند.

پس از آزمایش نمونه ها می توانند تقریباً دمای اتاق را بدست آورند و سپس مورد بررسی قرار می گیرند.

بدون وجود بزرگنمایی اضافی ، هیچ ترکیبی از آستین های عایق قابل مشاهده با دید معمولی یا اصلاح شده قابل مشاهده نیست.

کاربرد:

این دستگاه برای بررسی مقاومت در برابر ضربه در دمای پایین لوازم جانبی برقی و همچنین سیم و کابل مورد استفاده قرار می گیرد.

نمونه آزمون:

لوازم جانبی برقی ، جعبه های نصب سطح ، غدد پیچ ​​، کاور ، سیم و کابل و غیره

ویژگی:

این وسیله باید از محفظه دمای پایین استفاده شود ، دستگاه باید روی صفحه لاستیکی اسفنجی به ضخامت حدود 40 میلی متر قرار گیرد و قبل و در طول آزمایش باید در محفظه دمای پایین قرار داده شود.

مولفه های:

روش آزمون:

1. قبل از استفاده اول ، کاربر برای استفاده بهتر از دستگاه تست و تکمیل تست باید با استانداردهای مربوطه آشنا باشد.

2. The specimen is placed under the steel intermediate piece, the weight is hook by the hanger, adjust the hook's position, at the end of this period, each specimen, in turn, is placed in the normal position of use as shown in figure 27, and a weight is allowed to fall from a height of 100 mm. 2. نمونه زیر قطعه میانی فولادی قرار می گیرد ، وزن توسط قلاب آویز می شود ، موقعیت قلاب را تنظیم می کنید ، در پایان این دوره ، هر نمونه به نوبه خود ، در حالت عادی استفاده قرار می گیرد همانطور که در شکل نشان داده شده است. 27 ، و وزن از ارتفاع 100 میلی متر سقوط می کند. The mass of the falling weight is (1000±2) g. جرم وزن در حال افت (2 1000 1000) گرم است.

3. دستگاه ، که بر روی یک پد لاستیک اسفنجی به ضخامت 40 میلی متر قرار گرفته است ، حداقل با 16 ساعت همراه با نمونه ها در فریزر با دمای (-15 ± 2) placed قرار دهید.

4- هنگامی که زمان آن تمام شد ، دستگیره رهاسازی را بر روی دستگاه فشار دهید ، وزن افت آن بر روی نمونه آزاد است ، پس از آزمایش ، نمونه نباید به معنای این استاندارد صدمه ای نشان دهد.

5- بعد از اتمام آزمایش تجهیزات را تمیز و نگهداری کنید.
