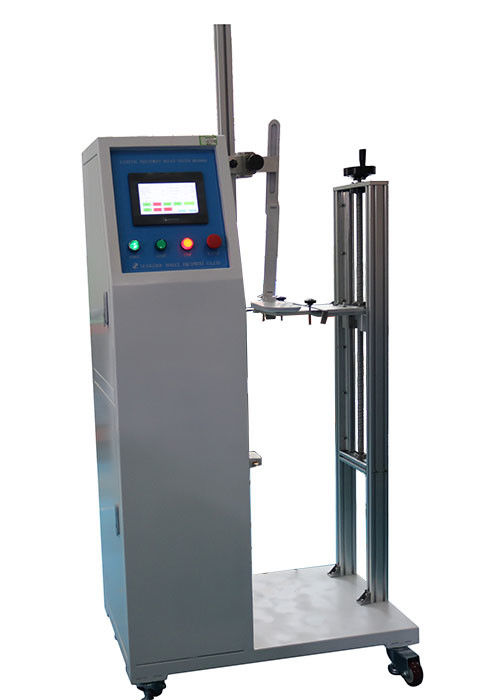

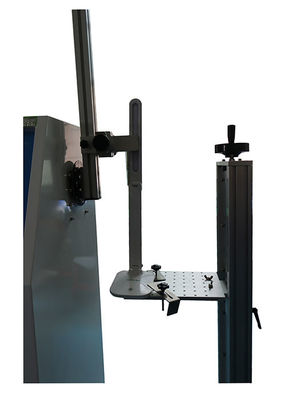

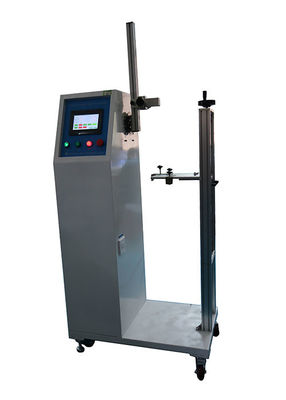

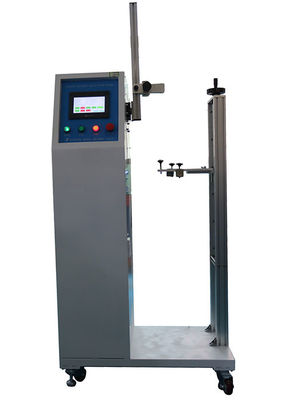

تجهیزات آزمایش نور PLC

تغییر ظاهر فانوس تجهیزات آزمایش نور دستگاه های تنظیم IEC60598-1 R500mm

اطلاعات محصول:

دستگاه برای تشخیص دستگاه تنظیم و تایید به بند 4 IEC60598-1 استفاده می شود.14.3.
دستگاه تنظیم، مجهز به کابل یا سیم مناسب باید مطابق با جدول زیر کار کند.یک چرخه عملیاتی یک حرکت از یک انتهای محدوده به دیگری و بازگشت به موقعیت اولیه استسرعت حرکت نباید باعث گرم شدن قابل توجه دستگاه شود و نباید بیش از 600 چرخه در ساعت باشد.
برای دستگاه های تنظیم که شامل یک لوله انعطاف پذیر هستند، محدوده تنظیم برای این آزمایش به طور معمول 135 ° در هر دو جهت از عمودی است.در صورتی که این تنظیم بدون استفاده از نیروی غیرمنطقی ممکن نباشد.، لوله انعطاف پذیر فقط به موقعیت هایی خم می شود که در آن به تنهایی باقی می ماند.


پارامترهای فنی:

1سرعت آزمایش می تواند تنظیم شود، تنظیم از 0.1 تا 10 بار / دقیقه.

2. زاويه خم شدن را مي توان تنظیم کرد ، محدوده سوزانگ خطوط عمودي در هر دو طرف

0 تا 180 درجه

3ارتفاع مرکز چرخش: 1200mm.

4حداکثر شعاع چرخش آویزان: R500mm.

5حداکثر حرکت حرکت کششی: 0-650mm

6زاویه چرخش عمل: 0-360°

7. چرخه های آزمایش می توانند تنظیم شوند، تعداد چرخه ها در محدوده 1-999999.

8دستگاه ها می توانند نمونه های مختلفی را در محدوده استاندارد نیاز به آزمایش برآورده کنند.

9موتور راننده: موتور سرو

10کنترل کننده: Mitsubishi PLC

11HMI: رابط صفحه لمسی.

12. تمام رابط انگليسي راهنمايي شده ، کار آسان

13بارگذاری: با ترمینال ها، متصل به بارگذاری (بارگذاری اختیاری است، هزینه اضافی).

اطلاعات استاندارد:

4.11.6سیستم های تماس الکترومکانیکی باید در برابر فشارهای الکتریکی که در حالت استفاده عادی رخ می دهد مقاومت کنند.

انطباق با سیستم های تماس الکترومکانیکی با انجام 100 عملیات در سرعت مربوط به استفاده عملی بررسی می شود (یک عملیات یا باعث می شود یا از بین می رود)

آزمایش با AC در ولتاژ نامی انجام می شود و جریان آزمایش باید 1,25 برابر جریان نامی سیستم تماس الکتریکی باشد.فاکتور قدرت بار باید تقریباً 0 باشد.,6، مگر اینکه یک جریان نامی متفاوت برای بارهای مقاوم نشان داده شده باشد، در این صورت فاکتور قدرت بار یک است.

در صورتی که یک لامپ برای هر دو بار مقاومت و تحرک نشان داده شده باشد، باید با فاکتورهای قدرت یک و 0 مورد آزمایش قرار گیرد.6.

قبل و بعد از آزمایش، سیستم های تماس الکترومکانیکی باید با 1.5 برابر جریان نامی بارگذاری شوند و افت ولتاژ در هر تماس نباید بیش از 50 mV باشد.

پس از اتمام این آزمایشات، سیستم تماس الکترومکانیکی باید در برابر آزمایش قدرت الکتریکی انجام شده مطابق با 10 مقاومت کند.2.

پس از آزمایش، نمونه ها باید نشان دهند:

- هیچ گونه فرسایش که استفاده بعدی آنها را مختل کند.

- عدم تخریب محفظه ها یا موانع

✅ عدم گشایش اتصالات الکتریکی یا مکانیکی.

برای سیستم های تماس الکترومکانیکی، آزمایش مکانیکی 4.14.3 همزمان با این آزمایش الکتریکی انجام می شود.

آزمایش بر روی دستگاه های تنظیم کننده:
