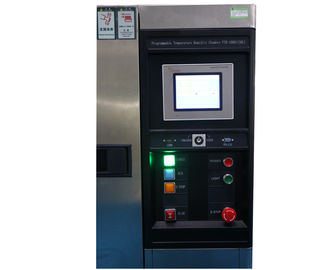

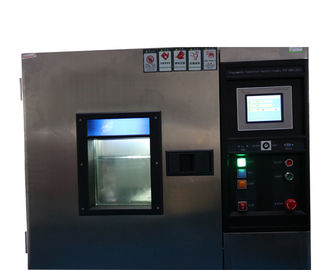

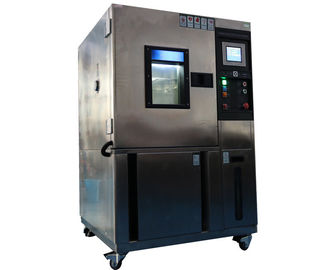

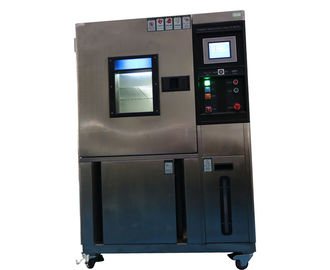

تستر لوازم الکتریکی IEC 60068، درجه حرارت قابل برنامه ریزی رطوبت اتاق 150L

IEC 60068 تستر لوازم الکتریکی قابل برنامه ریزی رطوبت درجه حرارت اتاق کار 150L

اطلاعات محصول

این دستگاه تست می تواند شرایط محیطی مختلف را شبیه سازی کند. از این رو برای آزمایش کارایی مواد، مانند مقاومت در برابر حرارت، مقاومت در برابر سرما، مقاومت در برابر رطوبت، مقاومت در برابر خشک، مناسب است. این طراحی شده و تولید شده مطابق با الزامات استاندارد IEC 60068-2-1.1990، IEC60068-2-2.1974 و غیره.

پارامترهای فنی

1. حجم کاری: 150L

2. محدوده دما: -4 0 ℃ ~ + 150 ℃

3. محدوده رطوبت: 20 ٪ RH ~ 98 ٪ RH

* توجه: لطفا در زیر نمودار استفاده از رطوبت استفاده کنید!

4. دقت کنترل دما و رطوبت: ± 0.2 ℃؛ ± 2.5٪ RH.

* برای تضمین عملکرد بالاتر از 2 تا 4، باید اندازه گیری شود 30 دقیقه پس از اندازه گیری دما سنجش پایدار است!

5. یکنواختی توزیع دما و رطوبت: ± 2 ℃؛ ± 3٪ RH.

* توجه: برای اطمینان از عملکرد زیر 6 تا 11، موقعیت های اندازه گیری باید 1/6 موقعیت هر منطقه در منطقه تست باشد و باید 30 دقیقه پس از پایداری دما اندازه گیری شود!

6. زمان گرمایش: گرمایش از دمای اتاق به 150 ℃، زمان کل حرارت 50 دقیقه است (در حالت بدون بار).

7. زمان خنک سازی: خنک شدن از دمای اتاق به -40 ℃، زمان خنک سازی کل 40mins (در حالت غیر بار).

8. ابعاد داخلی محفظه: منطقه آزمون: 5 × 0 × 60 × 50 سانتی متر (W × H × D).

* توجه: حجم قرار دادن نمونه ها نباید بیش از 2/3 ظرفیت منطقه آزمایشی باشد.

9. فضای نصب تجهیزات: حداقل 920 × 1600 × 870 سانتی متر (W × H × D).

10. درب محفظه آزمایشگاهی: 80 × 105 سانتی متر (W × H)، کل 1.

11. منبع تغذیه: AC 1 ∮ 22 0 V 50 Hz MAX 4 0 A

ساختار

A. ساختار اتاق:

SUS # 304، ضخامت ورق 1 میلیمتر.

مواد عایق: PU فومینگ، ضخامت 100 میلی متر.

B. سیستم تبرید خنک کننده:

1. سیستم های تبرید:

a R404 سیستم چرخه تبرید

ب R23 سیستم چرخه تبرید

2. كندانسور: هواي سرد

3. حالت توسعه: مویرگی

4. اواپراتور: حالت حلقه هوا

C. سیستم گرمایش:

بخاری: 220 وات 2 کیلو وات

D. سیستم رطوبت:

1. رطوبت: بخاری فولاد ضد زنگ 220 V 2. KW × 1 SET.

2. سینک ظرفشویی رطوبت و سیستم تغذیه کننده رطوبت: حالت خودکار دوباره سازی.

E. سیستم کنترل اتوماتیک:

1. PLC کنترل TEMI880 .

* لطفا به راهنمای دستورالعمل کنترل کننده در سی دی مراجعه کنید.

2. سنسورهای دما و رطوبت: RTD (لامپ خشک / لامپ مرطوب).

* کنترل شده توسط مدار

F. سیستم گردش هوا و زهکشی:

1. مجرای حلقه: 1 گروه

a مواد: SUS # 304 فولاد ضد زنگ.

ب دمنده هوا: 1 ∮ 220 V 6 0W × 1 SET

2. قطر لوله تخلیه

G. سیستم حفاظت:

سوئیچ محافظت در برابر دما

حفاظت کمبود آب

سوئیچ الکترومغناطیسی و محافظ جریان بیش از حد

بدون سوئیچ فیوز

کمپرسور محافظ بیش از حد

فیوز حفاظت مدار کنترل
