IEC60669-1 بند 19.3 دستگاه تست برق لوازم خانگی لامپ بالستیک جعبه 3 کانال

IEC60669-1 clause 19.3 Self Ballast لامپ بالستیک جعبه

استاندارد

  IEC60669-1: 2017 بند 19.3

کاربرد

  این دستگاه مناسب برای شکستن ظرفیت و آزمایش عمر عملکرد عملیات به سوئیچ های ثابت برای خانه و هدف مشابه مناسب است، به ویژه مناسب برای سوئیچ لامپ سوئیچ خود سوئیچ الکتریکی و آزمون استرس حرارتی در هنگام کنترل مدار LED. برای اطمینان از این که آیا سوئیچ می تواند با استفاده عادی مقاومت کند، هر گونه آسیب مکانیکی یا خستگی الکتریکی در عملکرد نرمال، هر پدیده چسبندگی اتصال یا پدیده بسته شدن یا قطع شدن طولانی مدت، برای آزمایش اینکه آیا سایش بیش از حد و دیگر عواقب مضر است.

نمونه تست

لامپ Self Ballast (SBL) سوئیچ

ویژگی

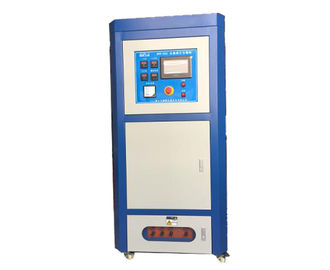

ابعاد در مورد: عرض (800mm) * عمیق (800mm) * بالا (1800mm). قاب آبی است و پانل های جانبی نور سفید هستند. بالای پانل کنترل عملیات است. در کنترل، سوئیچ قدرت، ولتاژ آزمون محصول و ابزار نمایش قدرت، آلارم، صفحه نمایش لمسی و غیره وجود دارد، مقاومت و ترکیب بار خازنی، کنتاکتور AC، رله وجود دارد. یک ترمینال زیر جعبه وجود دارد که به وسیله سیم به محصول در دستگاه تست متصل می شود و خروجی جریان را فراهم می کند و بار در پروسه بازرسی را فراهم می کند.

دستگاه بار با قبل از حمل و نقل با شرایط بار استاندارد تنظیم شده است. تا زمانی که ولتاژ آزمون به 250V ~ تنظیم شود، اپراتور دکمه سوئیچ را با همان جریان اسمی مطابقت می دهد به عنوان سوئیچ مورد آزمایش قرار می گیرد، و قدرت امتیاز آن، شکل موج ضربه، I _پیک و I ² t مطابق با الزامات مربوطه استاندارد

3 ایستگاه وجود دارد و 3 سوئیچ می توانند در یک زمان آزمایش شوند.

با حالت اندازه گیری و اندازه گیری پورت اختصاص داده شده، ساخته شده است در صفحه بسته 90 درجه، آسان برای اندازه گیری شکل موج خروجی، I _پیکر ارزش فعلی و I ² T ارزش انرژی، به طور کامل مطابق با استانداردهای مورد نیاز اندازه گیری تجهیزات است.

دستگاه با یک تنظیم کننده ولتاژ مجهز است که می تواند به ولتاژ 250 ولت مورد نیاز تست سوئیچ بدون نیاز به یک تنظیم کننده ولتاژ خارجی برسد.

پارامترها :

1. منبع تغذیه: تک فاز AC220V ± 5٪ / 50Hz، منبع تغذیه برای آزمایش نمونه تهیه شده توسط کاربر.

2. ولتاژ متر: محدوده 0 ~ 300V، دقت 0.5، صفحه نمایش دیجیتال

3. متر قدرت: 0 ~ 9KW، دقت 0.5، صفحه نمایش دیجیتال

4. کانال خروجی: 3 کانال

5. هر سوئیچ از پیش تعیین شده ولتاژ 250V ~، 10A، 13A، 16A، 20A چهار اختیاری (می توان ولتاژ آزمون و جریان تست سفارشی).

6. ولتاژ ورودی قابل تنظیم است تا اطمینان حاصل شود که ولتاژ آزمایش 250 ولت است

7. تمام پارامترهای عملیاتی در 250V ~، از جمله W، I _پیک ، I ² T، و موج های جریان فعلی تنظیم شده است.

8. هر دستگاه یک دستگاه کنترل بسته است (صفحه لمسی را انتخاب کنید "تابع اندازه گیری")، هر بار در 90 درجه زاویه هدایت، این عملکرد را می توان برای کالیبراسیون تجهیزات اولیه و تایید اندازه گیری استفاده می شود.

9. با عملکرد حفاظت طولانی / طولانی، زمان حفاظت 1 ~ 99S را می توان از پیش تعیین شده، حفاظت از زنگ خاموش کردن.

10. استفاده از محیط زیست: درجه حرارت 5 ~ 40 ° C، رطوبت نسبی 20 ~ 90٪ RH، فشار اتمسفری 80 ~ 106kpa. هیچ لرزش شدید، هیچ تداخل الکترومغناطیسی، بدون گرد و غبار، گاز خورنده، اتلاف گرما خوب است.
