| محل منبع: | چين |
| نام تجاری: | HongCe |
| گواهی: | Third party calibration certificate(cost additional) |
| شماره مدل: | HH0807A |
| مقدار حداقل تعداد سفارش: | ۱ عدد |
|---|---|
| قیمت: | Negotiation |
| جزئیات بسته بندی: | تخته سه لا |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T |
| قابلیت ارائه: | مجموعه 10 در هر ماه |
| منطقه نیمکت تست: | φ60cm | تحمل نیمکت تست: | 50 کیلوگرم |
|---|---|---|---|
| زمان چلپ چلوپ: | 3 ثانیه | محدوده دما: | RT + 10 ℃ 150 |
| میزان گرمایش: | RT + 10 ℃ 150 ℃ 40minmin | سیستم های کنترل: | کنترل الکتریکی میتسوبیشی PLC |
| برجسته: | تستر ضد آب,تجهیزات آزمایش مواد |
||
ISO16750.4 Clause 5.4 وسایل نقلیه جاده ای سیستم تست چلپ چلوپ چلپ چلوپ 3s زیر 0-4 درجه سانتی گراد برای محیط های شبیه سازی شده
A. معرفی سیستم:
این مطابق با استاندارد ISO16750.4clause 5.4: آزمون شوک آب یخ استفاده می شود، برای آزمایش ایمنی برای محیط های شبیه سازی شده از سیستم های الکتریکی و الکترونیکی مورد استفاده قرار می گیرد که ممکن است در اثر اشباع آب در وسایل نقلیه مختلف جابجا شود.
B. مشخصات فنی:
| مدل | HH0807A |
| نمونه تست | سیستم الکتریکی و الکترونیکی ممکن است به وسیله نقلیه جاده ای در معرض اشباع آب قرار گیرد |
| اندازه استودیو | 100 × 105 × 108 (D × W × H) cm |
| منطقه آزمایش تست | φ60cm |
| تست نیمکت تحمل | 50 کیلوگرم |
| تنظیم ارتفاع نیمکت تست | 20 سانتی متر |
| محدوده دما | RT + 10 ℃ ~ 150 ℃ |
| نرخ گرمایش | RT + 10 ℃ ~ 150 ℃ ≤40min |
| قدرت | AC230V 50Hz یا سفارشی |
| سیستم کنترل | Mitsubishi PLC کنترل الکتریکی |
| رابط عملیاتی | عملکرد صفحه نمایش لمسی 7 اینچ |
| مدل تست | آزمایش آب چلپ چلوپ |
| تست چرخه | پیش فرض 100 سیکل، 0-9999 می تواند از پیش تعیین شده باشد |
| زمان چلپ چلوپ | 3s |
| آزمایش مایع | آب د یونیزه یا + 5٪ NaCl یا + 3٪ آیریزون گرد و غبار خوب |
| دمای آب آزمایش | 0 تا 4 درجه سانتی گراد |
| نرخ خنک کننده | 20 ℃ ~ 2 ℃ ≤60min |
| جریان آب | 3-4 لیتر / 3 ثانیه |
| فاصله بین نازل جت و نمونه آزمون | 255 میلیمتر 325 |
| جهت آب آبشاری | نمونه بر اساس کاربر واقعی بر روی لپ تاپ قرار می گیرد، با توجه به وضعیت واقعی انتخاب موقعیت (چلپ چلوپ یک جهت) یا حالت چرخش (اسپری چند جهته) |
| حرارت دادن DUT | سیستم گرمایش |
معرفی طراحی ساختاری
این محصول از مواد با کیفیت بالا ساخته شده توسط تجهیزات پردازش پیشرفته پردازش شده و سطح پوشش بیرونی اسپری، زیبا و صاف است. رنگ هماهنگ است، قوس طراحی شده و خطوط صاف و طبیعی هستند. لاینر برای کار در فضای محدود طراحی شده و ساخته شده از فولاد ضد زنگ با کیفیت بالا وارد شده است. نگهدارنده نمونه داخلی و سایر لوازم جانبی لوازم جانبی از فولاد ضد زنگ ساخته شده با طراحی مناسب و دوام است. با توجه به پیروی از استانداردهای ملی، این تجهیزات عملی تر و کنترل آسان بر پایه ثبات تمامی ابعاد است. علاوه بر این، دستگاه دارای ویژگی های نصب آسان، عملیات ساده و تعمیر و نگهداری روزمره است.
1. پوشش بیرونی تجهیزات از ماشین آلات CNC با کیفیت بالا از فولاد گالوانیزه ساخته شده است و سطح پوشش خارجی اسپری است که بیشتر صاف و زیبا است.
2. مخزن داخلی SUS316 پانل آینه از جنس فولاد ضد زنگ با کیفیت بالا است. به منظور تسهیل بازیافت محیط آزمایش و تمیز کردن پس از Zui، پایین استودیو تجهیزات به عنوان یک قیف طراحی شده است؛
3. تمیز کردن تجهیزات: در داخل استودیو تجهیزات، چند اسپری سرعتی ضد خوردگی چند درجه ای وجود دارد. پس از اتمام برنامه تجهیزات، دریچه الکترونی باز می شود و نازل تمیز با آب شیرین متصل استودیو شستشوی چند جهته است؛
4. دستگاه حرکت نازل: نازل در لولاهای بالایی و پایین تر با لایه عایق حرارتی ثابت است. هنگامی که درجه حرارت بالا است، براکت خارج از محفظه کار می کند و در طول اسپری به سرعت به اتاق کار حرکت می کند؛
5. Flowmeter: فلومتر الکترونیکی برای اندازه گیری جریان جریان آب تست استفاده می شود که می تواند جریان را کنترل، تنظیم، نمایش و انباشت کند. سیگنال خروجی 4 ~ 20mADC از طریق مبدل، با کنترل کننده مرکزی ارتباط برقرار می کند، توسط آن کنترل می شود و صفحه نمایش؛
6. مواد عایق: پنبه فشرده با تراکم بالا برای اطمینان از عملکرد عایق و حفظ دمای داخلی پایدار.
7. درب با یک پنجره شفاف برای مشاهده تغییر نمونه داخلی در نظر گرفته شده است. پنجره مشاهدات ساخته شده از چند لایه شیشه ای توخالی ساخته شده است؛
8. سیستم مخلوط موتور فن موتور محور طولی و مقاوم در برابر حرارت مقاوم در برابر مقاوم در برابر درجه حرارت مقاوم در برابر چرخش از جنس استنلس استیل برای دستیابی به عمق انتشار عمودی convection عمودی، به طوری که درجه حرارت و رطوبت در آزمایشگاه یکنواخت و پایدار است.
9. دو لایه نوار مقاوم در برابر مقاومت بالا مقاوم در برابر حرارت بالا بین درب و کابینت برای اطمینان از آب بندی منطقه تست استفاده می شود. درب داخلی درب درب ساخته شده از فولاد ضد زنگ است، و دستگیره درب بدون واکنش ساخته شده است، که باعث ساده تر عمل می کند؛
10. سوراخ تست (سمت چپ دستگاه) را می توان برای کابل برق خارجی آزمون یا کابل سیگنال (دیافراگم 50 میلیمتر) استفاده کرد.
11. سیستم پمپ و تبرید تجهیزات در پایین نصب می شود و کمپرسور از نام تجاری Taikang در فرانسه وارد می شود تا اثر خنک سازی و قابلیت اطمینان را تضمین کند.
12. قطعه متحرک PU با کیفیت ثابت ثابت در پایین دستگاه نصب کنید، که به راحتی می توانید دستگاه را به موقعیت تعیین شده حرکت دهید و پس از زوئی کاستور را ثابت کنید.
13. بخش کنترل از تجهیزات در سمت راست تجهیزات طراحی شده است. این دستگاه با کنترل کننده دما، سوئیچ کنترل، مخزن آب و غیره توزیع می شود. کار آسان، ساده و آسان برای نگهداری آن است.
سیستم کنترل و حفاظت مدار
کنترل کننده لمسی صفحه نمایش 7 اینچی، کنترل PLC می تواند دما، پمپ و جریان و زمان آزمون را به ترتیب کنترل کند. جریان مستقیم روی صفحه نمایش لمسی نمایش داده می شود.
1. وارد کردن اجزای؛
2. سوئیچ حفاظت فیوز؛
3. بارگذاری، نشت، بلوک های ترمینال کاملا شسته شده؛
4. با خاموش شدن اتوماتیک و حفاظت دیگر؛
سیستم خنک کننده
1. کمپرسور: به طور کامل محصور فرانسه Taikang؛
2. روش تبرید: تبرید مکانیکی؛
3. حالت چگالش: خنک کننده هوای مجاز؛
4. مبرد: R404A (سازگار با محیط زیست)؛
5. لوله کل سیستم برای آزمون تهویه و فشار 48H آزمایش می شود؛
6. سیستم گرمایش و خنک کننده کاملا مستقل است
7. لوله مس مبرد مبرد اسپیرال؛
8. تبخیر کننده شیب.
9. فیلتر خشک، پنجره جریان مبرد، تعمیر شیر، جداساز روغن، دریچه الکترومغناطیسی و مخزن ذخیره سازی مایع، همه قطعات اصلی وارداتی هستند؛
شرایط استفاده
1. درجه حرارت محیط: 5 ° C ~ +32 ° C
2. رطوبت محیط: ≤85٪
3. نیاز به برق: AC380 (± 10٪) V / 50HZ سه فاز سیستم پنج سیم
4. ظرفیت پیش نصب شده: حدود 16KW

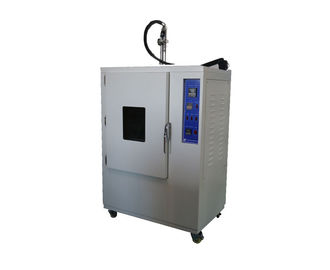

تصویر برای مرجع:
