تستر نور LED کنترل PLC، 250V سوئیچ لامپ سوئیچ خود را با استقامت و بار سیستم تست یکپارچه

نام تجاری:	HongCe
شماره مدل:	HK1504
مقدار تولیدی:	۱ عدد
قیمت:	Negotiatable
شرایط پرداخت:	T/T
توانایی عرضه:	10 مجموعه / ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چين

گواهی:

calibration certificate (cost optional )

نمونه آزمون:

سوئیچ های لامپ 250 ولت خود توپی

مقدار ولتاژ دیجیتال:

~ 300 ولت

نرخ بهره:

3 - 40 بار

مقدار توان دیجیتال:

~ 9 کیلووات

کانال خروجی:

3 کانال

ایستگاه:

3 ایستگاه تست مستقل

جزئیات بسته بندی:

تخته سه لا

برجسته کردن:

تجهیزات تست نور

تست چراغ

توضیحات محصول

PLC Control 250v Self Balasted Lamp Test Test استقامت و Load Box سیستم تست یکپارچه

استاندارد: بند IEC60669-1: 2017 بند 19.3 و IEC60669-2-1: بند 19.109

پارامترهای فنی:

مورد	محتوا
قدرت	فاز منفرد با زمین AC220V ± 5٪ / 50Hz
سیستم کنترل صنعتی هوشمند	IPC: IPC-810E نرم افزار پیکربندی: E5 اسیلوسکوپ: Tektronix یا Agilent ماژول اکتساب: چندگانه ، WDH = 600 * 500 * 1450mm ، پاشش پودر الکترواستاتیک سطح
تستر استقامت سوئیچ	ایستگاه: 3 ایستگاه آزمایش مستقل سیستم کنترل: صفحه نمایش لمسی LCD 7 اینچی با رنگ + PLC + سروو موتور ، دارای رابط ارتباطی است که برای استفاده آنلاین یا ارتباط با سایر دستگاه ها (مانند بارهای مختلف) ، امکان جمع آوری داده ها و آمارها مناسب است. سکته مغزی آزمایش: 100 0.1 0.1 میلی متر ، از پیش تعیین شده است سرعت تست: 1/0 ～ 200 میلی متر در ثانیه ، از پیش تعیین شده است زمان روشن / خاموش: دوره "خاموش" باید (5 + 25) از کل چرخه و دوره خاموش (750-5)٪ باشد ، 99.9 0.1 از پیش تعیین شده میزان کارکرد: 3 - 40 بار می تواند تنظیم شود ، همراه با سکته مغزی تست ، سرعت تست و تنظیم زمان روشن یا خاموش ردیابی زنگ هشدار: مدار شناسایی داخلی ، هنگامی که محصول غیرقابل اعتبار تشخیص داده شود ، زنگ قابل شنیدن و دیداری وجود دارد ، و پیام های متنی نیز وجود دارد: 1) هنگامی که سوئیچ باند شده است ، هدایت مداوم اتفاق می افتد. 2) هنگامی که شوک الکتریکی می سوزد ، نمی تواند وصل شود. 3) وقتی شمارش می رسد. درگاه اتصال بار: در صورت لزوم می توان بارهای مختلف تست را از جمله بار لامپ رشته ای تنگستن ، بار لامپ خارجی با فشار بالا ، بار تلویزیون ، بار القایی ، بار خازنی ، بار موتور و غیره به یکدیگر وصل کرد. ابعاد: W1250mm × D650mm × H1150mm وزن: 100 کیلوگرم.
جعبه بار لامپ خودکلاستیک	مقدار ولتاژ دیجیتال: دامنه 0 ~ 300 ولت ، دقت 0.5 ، مقدار توان دیجیتال: 9KW 0، ، دقت 0.5 کانال خروجی: 3 کانال (دو کانال 250W و کانال دیگر 400W) ولتاژ ضبط شده ولتاژ: 250 ولت ~ ، ولتاژ ورودی قابل تنظیم است ، کلیه پارامترهای عملیاتی در 250 ولت ~ از جمله W ، I _اوج ، I ² t و شکل موجهای جریان ورودی تنظیم می شوند. دارای امتیاز فعلی 10A ، 13A ، 16A ، 20A چهار اختیاری است هر دستگاه یک دستگاه کنترل بستن را فراهم می کند (صفحه نمایش لمسی عملکرد "کالیبراسیون" را انتخاب می کند) ، هر بار در هدایت زاویه 90 درجه قرار دارد ، این عملکرد می تواند برای کالیبراسیون تجهیزات و تأیید اندازه گیری اولیه استفاده شود. با عملکرد خاموش / طولانی خاموش ، مدت زمان محافظت از 1 ~ 99S می تواند از پیش تعیین شده باشد ، محافظت از زنگ خاموش.

اصل تست:

IEC60669-1: 2017 و IEC60669-2-1: 2015 ، فقط برای سوئیچ ها با ولتاژ نامی 250 ولت.

مدار جعبه بار باید مطابق با شکل 12b و بند 19.3 با پل یکسو کننده و خازن باشد.

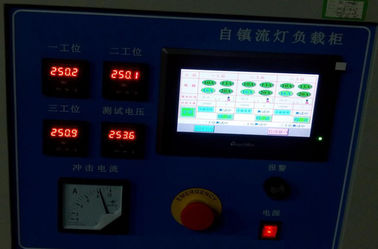

نمایش دستگاه: کنتور برق و ولت متر در دستگاه برای نظارت.

روش کالیبراسیون:

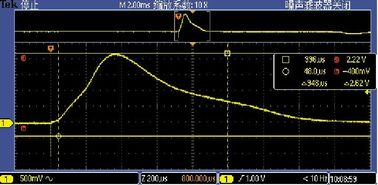

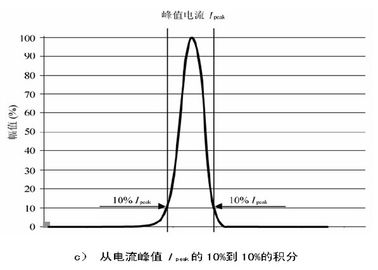

روش تست دستی و روش کالیبراسیون: نمونه سوئیچ به ترمینال خروجی جعبه بار وصل می شود ، اسیلوسکوپ به درگاه کالیبراسیون متصل شده است و یک مقاومت استاندارد 0.2 درجه (مقدار مقاومت آن برابر 0.01 اهم است) به صورت سری به سوئیچ وصل می شود. مدار ، و ولتاژ در سراسر مقاومت استاندارد توسط یک اسیلوسکوپ خوانده می شود ، فرمول تقسیم ولتاژ توسط مقاومت برای به دست آوردن جریان (I = U / R = U / 0.01 = 100 * U) ، نمودار شکل موج اندازه گیری (GB16915 .1-2014 شکل موج استاندارد برای مرجع) به شرح زیر است:

داده های اندازه گیری شده در رایانه کپی می شوند و سیگنال ولتاژ نمونه برداری شده توسط نرم افزار اکسل محاسبه می شود. برای بدست آوردن مقدار جریان اندازه گیری شده I = U / R = U / 0.01 = 100 * U ولتاژ را با مقاومت نمونه برداری (0.01 اهم) تقسیم کنید.

داده های شکل موج 10A-100W در جدول زیر نشان داده شده است:

برای اطمینان از ثبات و ثبات ، داده های فوق به بیش از 5 اندازه گیری (از جمله سرد و گرم) نیاز دارند ، مقادیر اندازه گیری شده در حد استاندارد است.

روش تست خودکار:

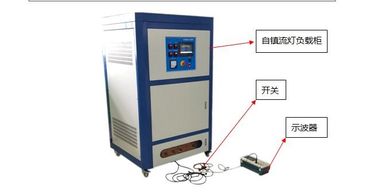

نمونه سوئیچ را آزمایش کنید تا در تستر استقامت سوئیچ آزمایش شود ، به این ترتیب که ترمینال سوئیچ با ترمینال خروجی جعبه بار لامپ خودآبست وصل شده و خط سیگنال رایانه های صنعتی (اسیلوسکوپ) به درگاه کالیبراسیون متصل می شود. هنگامی که تستر استقامت سوئیچ به دستگیرنده درایو فرمان متصل می شود تا سوئیچ بسته شود ، موج فعلی ارسال شده توسط جعبه بار لامپ خود جوش داده شده با زاویه فاز 90 درجه روشن می شود و کامپیوتر صنعتی به طور خودکار قله های فعلی را جمع می کند. I _اوج ، I ² t و ولتاژ V و محاسبه خودکار ، مقایسه داده های استاندارد ، قضاوت شکست صحیح را ارائه می دهم.
