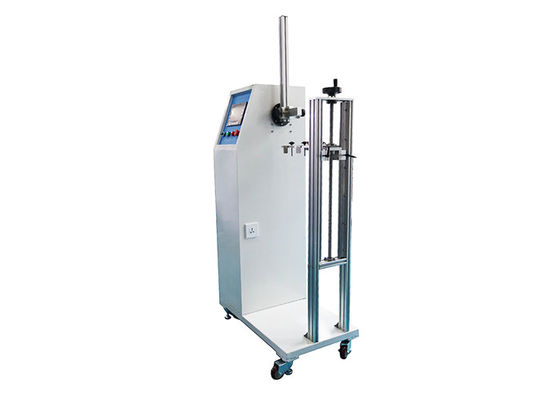

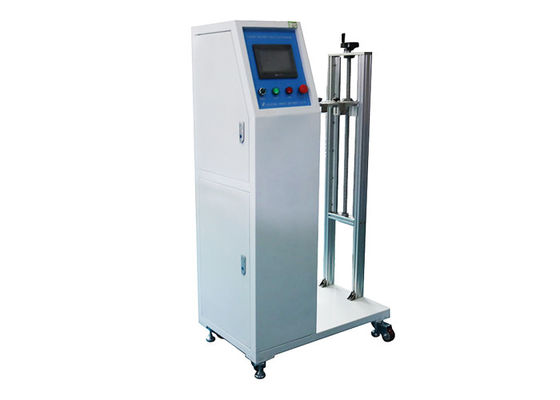

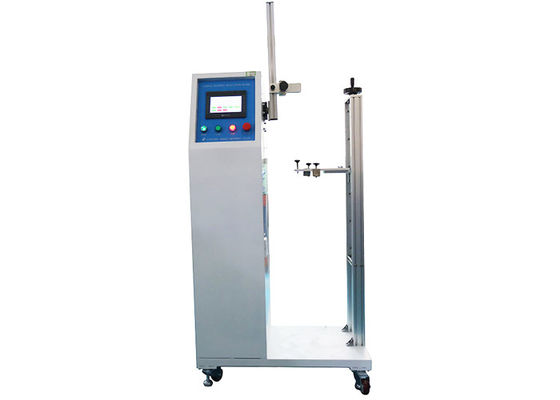

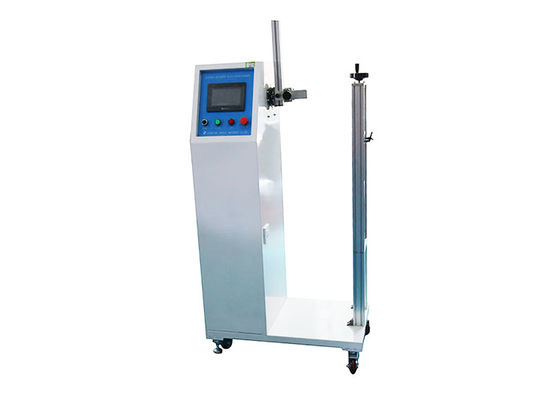

تجهیزات کنترل نور کنترل PLC مطابق با استاندارد IEC60598 بند 4.14.3 کار با آن آسان است

تجهیزات کنترل نور کنترل PLC مطابق با استاندارد IEC60598 بند 4.14.3 کار با آن آسان است

  • تجهیزات کنترل نور کنترل PLC مطابق با استاندارد IEC60598 بند 4.14.3 کار با آن آسان است
  • تجهیزات کنترل نور کنترل PLC مطابق با استاندارد IEC60598 بند 4.14.3 کار با آن آسان است
  • تجهیزات کنترل نور کنترل PLC مطابق با استاندارد IEC60598 بند 4.14.3 کار با آن آسان است
  • تجهیزات کنترل نور کنترل PLC مطابق با استاندارد IEC60598 بند 4.14.3 کار با آن آسان است
تجهیزات کنترل نور کنترل PLC مطابق با استاندارد IEC60598 بند 4.14.3 کار با آن آسان است
جزئیات محصول:
محل منبع: چين
نام تجاری: HongCe
گواهی: calibration certificate (cost additional)
شماره مدل: HDJ0008
پرداخت:
مقدار حداقل تعداد سفارش: ۱ عدد
قیمت: Negotiatable
جزئیات بسته بندی: تخته سه لا
زمان تحویل: 30 روز
شرایط پرداخت: T/T، اعتبارات اسنادی
قابلیت ارائه: 10 مجموعه / ماه
مخاطب
توضیحات محصول جزئیات
ضمانتنامه: 1 سال نام محصول: تستر دستگاه تنظیم نور
مدل: HDJ0008 زاویه عمل چرخش: 0-360 درجه
کنترل کننده: میتسوبیشی پی ال ​​سی HMI: رابط صفحه نمایش لمسی
زبان: انگلیسی بار: اختیاری
برجسته:

تجهیزات تست نور کنترل PLC

,

تجهیزات تست نور IEC 60598

,

بند 4.14.3 تجهیزات تست نور

دستگاه تنظیم روشنایی کنترل PLC مطابق با Iec60598 بند 4.14.3 آسان برای کار کردن





اطلاعات محصول:

تجهیزات تست مطابق با 4.14.3 IEC 60598-1 طراحی و ساخته شده است که عمدتاً برای پیچش دستگاه های تنظیم لامپ و تست خمش لامپ های رومیزی با شیب و موقعیت قابل تنظیم، لامپ های کف و لامپ های حرفه ای استفاده می شود. استفاده کنید (مانند لامپ پلاتر).

دستگاه تست با تکنولوژی کنترل دیجیتال و مکانیزم درایو می باشد.زوایای معکوس و خمشی، حرکت کششی، زاویه چرخش، سرعت تست و چرخه تست را می توان تنظیم کرد.با اتمام تست، عملکرد هشدار خطا را تست کنید.استفاده و کارکرد آسان.



پارامترهای فنی:

1. میزان تست را می توان تنظیم کرد، از 0.1 تا 10 بار در دقیقه تنظیم کرد.

2. زاویه خم را می توان تنظیم کرد، محدوده نوسان خطوط عمودی در هر دو طرف

0-180 درجه

3. ارتفاع مرکز چرخش: 1200mm.

4. حداکثر شعاع چرخش آونگ: R500mm.

5. حداکثر حرکت کششی: 0-650 میلی متر.

6. زاویه عمل چرخش: 0-360 درجه.

7. چرخه تست را می توان تنظیم کرد، تعداد چرخه ها 1-999999 است.

8. وسایل می توانند نمونه های مختلفی را در محدوده استاندارد نیازهای آزمایشی برآورده کنند.

9. موتور محرک: سروو موتور.

10. کنترلر: Mitsubishi PLC.

11. HMI: رابط صفحه نمایش لمسی.

12. هدایت کل رابط انگلیسی، آسان برای کار.

13. بار: با پایانه ها، خارجی به بار متصل است (بار اختیاری است، هزینه اضافی).

مورد مولفه های
نرخ تست 0.1 تا 10 بار در دقیقه، قابل تنظیم است
زاویه خم شدن 0-180 درجه
ارتفاع مرکز چرخش 1200 میلی متر
حداکثر شعاع چرخش آونگ R500mm
حداکثر ضربه عمل کششی 0-650 میلی متر
زاویه عمل چرخش 0-360 درجه
چرخه های تست 1-999999، قابل تنظیم است
موتور محرک سروو موتور
HMI رابط صفحه نمایش لمسی
بار با پایانه ها، به صورت خارجی به بار متصل می شود (بار اختیاری است، هزینه اضافی دارد).



توضیحات استاندارد:

4.14.3 الزامات برای تنظیم دستگاه ها در زیر آورده شده است.

الف) وسایل تنظیم و وسایل تنظیم، به عنوان مثال اتصالات، وسایل بالابر، براکت های تنظیم یا لوله های تلسکوپی، باید به گونه ای ساخته شوند که طناب ها یا کابل ها در طول عملیات بیش از 360 درجه در امتداد محور طولی فشرده، گیره، آسیب یا پیچ خورده نشوند. .

توجه: اگر یک لامپ بیش از یک اتصال داشته باشد، محدودیت 360 درجه برای هر مفصل اعمال می شود اگر آنها خیلی به هم نزدیک نباشند.هر موردی باید بر اساس محاسن خودش قضاوت شود.

انطباق با آزمایش زیر بررسی می شود:

دستگاه تنظیم، مجهز به کابل یا سیم مناسب باید مطابق با جدول 4.5 کار کند.چرخه عملیات حرکتی است از یک منتهی الیه برد به سمت دیگر و بازگشت به موقعیت شروع.سرعت حرکت نباید باعث گرم شدن محسوس دستگاه شود و نباید از 600 سیکل در ساعت تجاوز کند.

برای سیستم های تماس الکترومکانیکی، این آزمایش همزمان با آزمایش اتصال الکتریکی 4.11.6 انجام می شود.

مطابقت با بازرسی بررسی می شود.

پس از آزمایش، نباید بیش از 50٪ از رشته های یک هادی شکسته شود و در صورت وجود، هیچ آسیب جدی به عایق سیم انعطاف پذیر وارد نشود.سیم یا کابل

باید تحت آزمایش های مقاومت عایق و ولتاژ بالا مشخص شده در بخش 10 قرار گیرد و باید برآورده شود.

اتصالات ساچمه ای و موارد مشابه، در جایی که می توان ابزار گیره را تنظیم کرد، با اتصالات فقط به آرامی گیره آزمایش می شوند تا از اصطکاک بیش از حد جلوگیری شود.در صورت لزوم، نواحی گیره در طول آزمایش مجدداً تنظیم می شوند.

برای دستگاه‌های تنظیمی که از یک لوله انعطاف‌پذیر تشکیل شده‌اند، محدوده تنظیم برای این آزمایش معمولاً 135 درجه در هر دو جهت از عمودی است.با این حال، در جایی که این تنظیم بدون استفاده از نیروی غیرمنطقی امکان پذیر نیست، لوله انعطاف پذیر فقط به سمت موقعیت هایی که به خودی خود باقی می ماند خم می شود.

ب) لامپ هایی با وسیله تنظیمی که برای نصب در دسترس بازوها در نظر گرفته شده است، باید اجازه عملکرد عملکرد مورد نظر خود را بدون آسیب رساندن به پایداری لامپ یا ایجاد تغییر شکل در قسمتی از سازه و یا ایجاد صدمه به دلیل دماهای بالاتر از دمای تعیین شده، فراهم کنند. در جدول 12.1.

انطباق با دستکاری یا جابجایی چراغ، با استفاده از تنظیمی که انتظار می رود نشان دهنده استفاده عادی باشد و با اندازه گیری دما در طول آزمایش 12.4 بررسی می شود.

ج) برای لامپ هایی که قرار است در دسترس بازوها نصب شوند، فضای اطراف هر وسیله تنظیم، به استثنای دیافراگم پرتو نور، تا فاصله 5 سانتی متری از وسیله تنظیم در هر جهت، باید با محدودیت های دما برای وسایل تنظیم مطابقت داشته باشد.

تنظیم، همانطور که در جدول 12.1 مشخص شده است.همین محدودیت های دما برای هر وسیله تنظیمی که پس از قرار گرفتن دیافراگم پرتو نور چراغ روشن می شود نیز اعمال می شود.

انطباق با قرار دادن دیافراگم پرتو نور لامپ و با اندازه گیری دما در طول آزمایش 12.4 بررسی می شود.

تجهیزات کنترل نور کنترل PLC مطابق با استاندارد IEC60598 بند 4.14.3 کار با آن آسان است 0

تجهیزات کنترل نور کنترل PLC مطابق با استاندارد IEC60598 بند 4.14.3 کار با آن آسان است 1
