محل منبع: | چين |
نام تجاری: | HongCe |
گواهی: | Calibration Certificate (Cost Additional) |
شماره مدل: | HC6205 |
مقدار حداقل تعداد سفارش: | ۱ عدد |
---|---|
قیمت: | Customized |
جزئیات بسته بندی: | تخته سه لا |
زمان تحویل: | 30 روز |
شرایط پرداخت: | T/T |
قابلیت ارائه: | 10 مجموعه / ماه |
دامنه فشار: | 1KN ~ 20KN (قابل کنترل) | تحمل نیرو: | ± 1% |
---|---|---|---|
محدوده خرد کردن: | 0 ~ 400 میلی متر | سوئیچ واحد: | Kg/N/Lb |
محدوده سرعت نفوذ ناخن: | 1 ~ 80 میلی متر بر ثانیه | دقت سرعت: | ±0.1MM/S |
برجسته: | محفظه تست باتری 20KN,محفظه تست باتری 400 میلی متر |

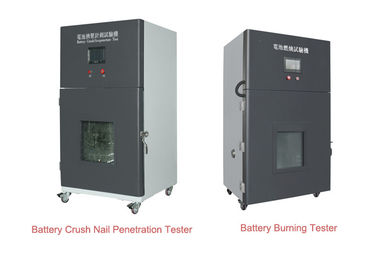

1KN ~ 20 KN کنترل PLC باتری نفوذ ناخن له شده 0~400mm محفظه آزمایش
اطلاعات تولید:
این تستر بر اساس IEC62133 clause 7.3.6,8.3.5 IEC60086-4 clause 6.5.3 IEC 60086-1, GB/T 18332.2-2001, UL1612, UN38.302, UN38.3,24, UL1612, UN38.31, 4 و 1 GB طراحی و ساخته شده است. بر روی .این شبیه سازی ترمینال باتری لیتیومی قدرت واقعی با استفاده از محیط هایی است، مانند باتری در له، نفوذ و بازخورد نتایج مختلف در شرایط مختلف خرد کردن/نفوذ.
آزمایش باید در دمای محیط 20 ± 5 درجه سانتیگراد باشد، باتری را که با ترموکوپل (نقطه تماس جفت حرارتی ثابت روی سطح بزرگ باتری) متصل می شود، در کمد پیش نویس قرار دهید، با میخ ضد زنگ 3 میلی متری که به نقطه مرکزی نفوذ می کند. باتری با سرعت 20mm/s-80mm/s.
مولفه های:
ساختار | نوع عمودی با ساختار فشار عمودی |
ولتاژ ورودی | 380 ولت 50 هرتز |
دامنه فشار | 1KN ~ 20KN (قابل کنترل) |
تحمل نیرو | ± 1% |
محدوده خرد کردن | 0 ~ 400 میلی متر |
سوئیچ واحد | Kg/N/Lb |
محدوده سرعت نفوذ ناخن | 1 ~ 80mm/s (قابل کنترل) |
دقت سرعت | ±0.1MM/S |
قدرت نفوذ ناخن | فشار روغن |
فضای تست | ≥ W300*D300*H200mm |
ابعاد کلی | W940XD780XH1620 میلی متر |
پنجره مشاهده | 390 × 360 میلی متر (ضخامت 20 میلی متر شیشه مقاوم در برابر انفجار) |
نورپردازی | با نور در قسمت بالای اتاقک |
پایه | نصب شده با 4 چرخ جهانی و 4 چرخ ثابت، برای جابجایی و تثبیت رایگان. |
دستگاه های ضد انفجار | با عملکرد انتشار هوا، هوای زائد تولید شده در هنگام آزمایش را تخلیه کنید.با عملکرد ضد انفجار و انتشار فشار، درب تسکین فشار نوع جذب مغناطیسی در سمت پشت کابینت محافظ (300 * 300 میلی متر)، هنگامی که با شوک هوایی قوی، درب امداد به طور خودکار باز می شود، نیروی شوک انفجار را کاهش می دهد. |
پایین اتاقک | دارای دستگاه جمع آوری نوع عصاره برای الکترولیت و زباله های تجربی. |
سوزن فولادی تنگستن |
Φ3X100MM 10 عدد Φ5X100MM 10 عدد |
وزن دستگاه | حدود 400 کیلوگرم |
روش نمایش | صفحه نمایش لمسی PLC |
شرح استاندارد IEC62133
7.3.6 خرد کردن سلول ها
الف) الزامات
له شدن شدید یک سلول (مثلاً در حین دفع زباله در تراکم کننده زباله) نباید باعث آتش سوزی یا انفجار شود.
ب) تست کنید
هر سلول کاملاً شارژ شده بین دو سطح صاف خرد می شود، نیروی خرد کردن توسط یک قوچ هیدرولیک اعمال می شود که نیروی 13KN را اعمال می کند.+1 KN، خرد کردن به گونه ای انجام می شود که نامطلوب ترین نتیجه را ایجاد می کند، پس از اعمال حداکثر نیرو، یا افت ناگهانی ولتاژ به اندازه یک سوم ولتاژ اولیه، نیرو آزاد می شود.
یک سلول استوانهای یا منشوری با محور طولیاش موازی با سطح صاف دستگاه خردکن خرد میشود تا هر دو طرف پهن و باریک سلولهای منشوری به بهترین شکل ممکن له شود، یک ثانیه سلول آزمایش میشود و 90 درجه حول محورهای طولی خود در مقایسه با اولی چرخانده میشود. تنظیم .
ج) معیارهای پذیرش
بدون آتش سوزی، بدون انفجار
8.3.5 خرد کردن (سلول ها)
الف) الزامات
له شدن شدید سلول نباید باعث آتش سوزی یا انفجار شود.
ب) تست کنید
هر سلول کاملاً شارژ شده، که طبق روش دوم در دمای شارژ حد بالایی در بند 8.1.2 شارژ می شود، بلافاصله بین دو سطح صاف در دمای محیط له می شود، نیروی خرد کردن توسط یک قوچ هیدرولیک اعمال می شود. از 13KN+1 KN. خرد کردن به گونه ای انجام می شود که منجر به نامطلوب ترین نتیجه می شود. پس از اعمال حداکثر نیرو یا افت ناگهانی ولتاژ یک سوم ولتاژ اولیه حاصل از 10% تغییر شکل نسبت به بعد اولیه، نیرو آزاد می شود (هر شرایطی که اول اتفاق بیفتد باید نشان دهنده این باشد که نیرو باید آزاد شود)
یک سلول استوانه ای یا منشوری با محور طولی خود به موازات سطح صاف دستگاه خرد کن خرد می شود. فقط سمت پهن سلول های منشوری را آزمایش کنید.
ج) معیارهای پذیرش
بدون آتش سوزی، بدون انفجار
لطفا اینجا کلیک کنیدتجهیزات تست باتری.pdf برای دریافت کل مجموعه تجهیزات تست باتری.
