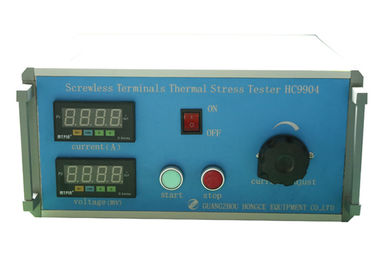

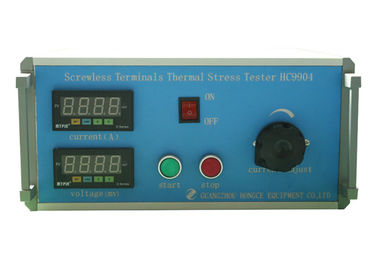

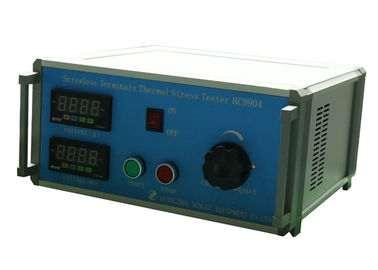

IEC60884-1 دستگاه تست استرس حرارتی و حرارتی برای ترمینالهای بدون پیچ بدون تنظیم تنظیم فشار بخار 192 چرخه فعلی

دستگاه تست تنش های الکتریکی و حرارتی IEC60884-1 برای پایانه های بدون پیچ جریان بار تنظیم بدون پله

استاندارد:

IEC 60884-1 "پریزها و پریزها برای مصارف خانگی و مشابه - قسمت 1: الزامات عمومی" بند 12.3.11.

انطباق با آزمایش‌های a) و b) زیر بررسی می‌شود که روی پنج پایانه بدون پیچ پریزها که برای هیچ آزمایش دیگری استفاده نشده‌اند، انجام می‌شود.

هر دو آزمایش با هادی های مسی جدید انجام می شود.

الف) آزمایش با بارگذاری پایانه های بدون پیچ به مدت 1 ساعت با جریان متناوب همانطور که در جدول 10 مشخص شده است و اتصال هادی های جامد صلب به طول 1 متر با سطح مقطع نامی همانطور که در همان جدول مشخص شده است انجام می شود.

آزمایش بر روی هر واحد گیره انجام می شود.

جدول 10 - جریان آزمایش برای تأیید تنش های الکتریکی و حرارتی در استفاده عادی برای پایانه های بدون پیچ

در طول آزمایش، جریان از طریق پریز عبور نمی کند، بلکه فقط از طریق پایانه ها عبور می کند.

بلافاصله پس از این دوره، افت ولتاژ در هر ترمینال بدون پیچ با جریان نامی اندازه گیری می شود.

در هیچ موردی افت ولتاژ نباید از 15 میلی ولت بیشتر شود.

اندازه گیری ها در هر ترمینال بدون پیچ و تا حد امکان نزدیک به محل تماس انجام می شود.

اگر اتصال پشتی ترمینال در دسترس نباشد، نمونه ها ممکن است به اندازه کافی توسط سازنده آماده شوند.باید مراقب بود که رفتار پایانه ها تحت تأثیر قرار نگیرد.

باید دقت شود که در طول دوره آزمایش، از جمله اندازه‌گیری‌ها، هادی‌ها و دستگاه‌های اندازه‌گیری به طور محسوس جابه‌جا نشوند.

ب) پایانه های بدون پیچ که قبلاً تحت تعیین افت ولتاژ مشخص شده در آزمایش قبلی الف) قرار گرفته اند به شرح زیر آزمایش می شوند.
در طول آزمایش، جریانی برابر با مقدار جریان آزمایشی ارائه شده در جدول 10 عبور می کند.

تا زمانی که اندازه گیری افت ولتاژ کامل نشده است، کل آرایش آزمایش، از جمله هادی ها، نباید جابجا شود.

پایانه ها تحت 192 سیکل دمایی قرار می گیرند که هر چرخه تقریباً 1 ساعت طول می کشد و به شرح زیر انجام می شود:
- جریان تقریباً 30 دقیقه جریان دارد.
- برای یک دوره تقریباً 30 دقیقه دیگر هیچ جریانی جریان ندارد.

افت ولتاژ در هر پایانه بدون پیچ همانطور که برای آزمایش الف) پس از هر 24 سیکل دما و پس از تکمیل 192 سیکل دما تعیین می شود، تعیین می شود.

در هیچ موردی افت ولتاژ نباید از 22.5 میلی ولت یا دو برابر مقدار اندازه گیری شده پس از سیکل 24 تجاوز کند، هر کدام که کوچکتر باشد.

پس از این آزمایش، بازرسی با دید معمولی یا اصلاح شده بدون بزرگنمایی اضافی نباید هیچ تغییری را نشان دهد که به وضوح استفاده بیشتر از قبیل ترک، تغییر شکل یا موارد مشابه را مختل کند.

علاوه بر این، آزمایش مقاومت مکانیکی مطابق بند 12.3.10 تکرار می شود و تمام نمونه ها باید در برابر این آزمایش مقاومت کنند.

کاربرد:

برای آزمایش استفاده می شود پایانه های بدون پیچ باید در برابر تنش های الکتریکی و حرارتی که در استفاده معمولی ایجاد می شود مقاومت کنند.

نمونه تست:

پایانه های بدون پیچ
