| محل منبع: | China |
| نام تجاری: | HongCe |
| گواهی: | Calibration certificate(cost additional) |
| شماره مدل: | HC9916 |
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | تخته سه لا |
| زمان تحویل: | 20 days |
| شرایط پرداخت: | L/C, T/T |
| قابلیت ارائه: | 30 مجموعه در هر ماه |
| پلاگین تست: | سفارشی | پلاگین تست: | فولاد سخت شده |
|---|---|---|---|
| Test weight: | Superposition | Operating method: | By manual |
| برجسته: | تستر سوکت برقی,تستر سوکت |
||

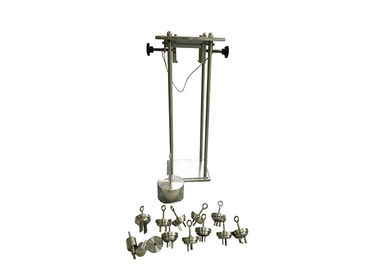

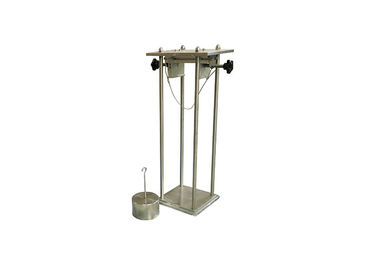

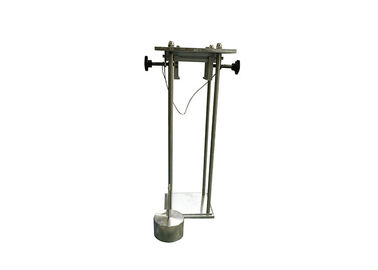

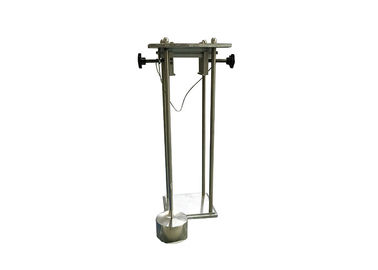

افزونه تستر سوکت برای نیروی تأیید لازم برای برداشتن پلاگین برای IEC60884-1 Figure18 عملکرد دستی
استاندارد:
IEC 60884-1 'شاخه ها و پریز برق برای اهداف خانگی و مشابه - قسمت 1: بند 22 الزامات عمومی
کاربرد:
برای تست اینکه حداکثر نیروی کشیدن پلاگین از سوکت و حداقل نیروی کشیدن پین تک شاخه از شاخه پلاگین در محدوده استاندارد مورد نیاز باشد ، استفاده می شود. سیستم گیره کاری آسان است.
نمونه آزمون:
امکانات:
صفحه بالا از حالت افقی به جهت عمودی می چرخد و دستگاه گیره می تواند در صفحه بالا چرخانده شود. این ویژگی ها به دستگاه اجازه می دهد تا در بسیاری از تنظیمات مختلف تنظیم شود تا شرایط استاندارد مختلف را برآورده سازد. دوشاخه و وزن استاندارد برای انجام آزمایش بر روی سوکت های دارای درجه 16A تهیه می شود.
سنج سنج و وزن مناسب برای آزمایش حداقل نیروی برداشت به طور جداگانه فروخته می شوند. ابعاد مورد نیاز سنج سنج باید توسط مشتری مشخص شود.
شاخه های تست ساخته شده از فولاد سخت شده با زبری بیش از 0.8 میلی متر نیست.
محورهای صفحه بالا از افقی تا عمودی.
مولفه های:
| پلاگین تست | ساخته شده از استیل سخت ، شاخه های تست و پین ها باید مطابق با الزامات پلاگین و سوکت کشور خاص تهیه شوند. |
| وزنها | یک مجموعه. ترکیب را می توان 100N ، نیروی اعمال شده توسط اضافه وزن از نیروی آزمون 1/10 به دست آورد |
| روش بهره برداری | توسط کتابچه راهنمای کاربر |
حداکثر و حداقل نیروی انصراف برای شاخه ها و پریز برق:
| دارای ارزش است | تعداد قطب ها | نیروی کشش (N) | ||
| حداکثر اندازه گیری پین پلاگین چند قطبی | حداقل سنج اندازه گیری پین پلاگین تک | حداکثر اندازه گیری پین تک پلاگین | ||
| ≤10A | 2 | 40 | 1.5 | 17 |
| 3 | 50 | |||
| A 10A ～ 16A | 2 | 50 | 2 | 18 |
| 3 | 54 | |||
| بیش از 3 | 70 | |||
| A 16A ～ 32A | 2 | 80 | 3 | 27 |
| 3 | 80 | |||
| بیش از 3 | 100 | |||
روش آزمون:
قبل از استفاده اول ، کاربر برای استفاده بهتر از دستگاه تست و تکمیل تست باید با استانداردهای مربوطه آشنا باشد.
1. تأیید حداکثر نیروی برداشت
الف) پریز سوکت همانطور که در شکل 18 نشان داده شده است به صفحه نصب A دستگاه وصل می شود ، به گونه ای که محورهای سوکت اتصال به صورت عمودی باشد و سوراخ های ورودی برای پین های پلاگین به سمت پایین قرار گیرد. دوشاخه تست را با حداکثر پین اندازه درج کرده و ده بار از پریز برق جدا کنید.
b) پلاگین آزمایشی داخل سوکت درج شده است ، وزن آن را روی پلاگین آزمایش آویزان کنید.
2. تأیید حداقل نیروی خروج
الف) سنج سنج سنج را انتخاب کنید: باید حداقل پین پلاگین مناسب را انتخاب کنید.
ب) برای پاک کردن گریس پلاگین از ماده جدا کننده استفاده کنید. مانند: تری کلر اتیلن یا نفت اتر (اقدامات محافظ لازم لازم است).
ج) پریز سوکت به دستگاهی نشان داده شده در شکل 18 ثابت شده است ، سنج سنج سنج به آرامی داخل آستین درج قرار داده شده ، محورهای سوکت را به صورت عمودی درآورده و سوراخ های ورودی برای پین های پلاگین رو به پایین قرار می گیرند. .
3. ارزیابی صلاحیت
1. استفاده از حداکثر نیروی برداشت: پلاگین از سوکت جدا شده و به عنوان واجد شرایط قضاوت می شود.
2. استفاده از حداقل نیروی خروج: سنج نباید ظرف 30 ثانیه از محل اتصال خارج شود ، سپس به عنوان واجد شرایط قضاوت شود.
