شکل 24. آزمایش کننده سوکت پلاگین SUS304 Plug Socket 30

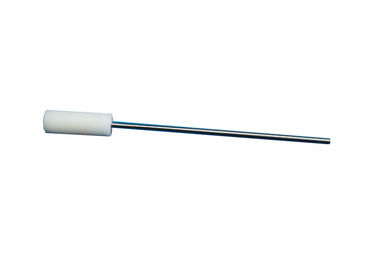

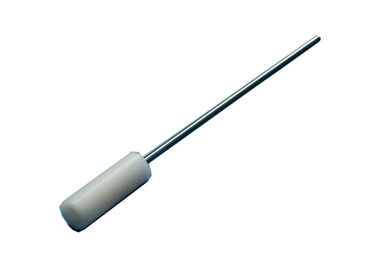

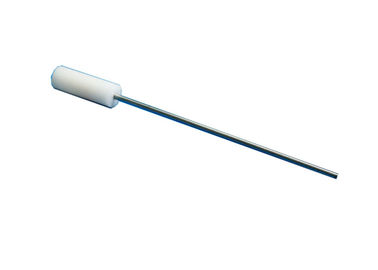

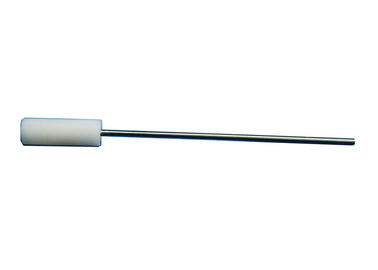

بند IEC60884-1 بند 24.18 شکل 35. تأیید سوراخ شیار و دستگاه سنج سنج معکوس

استاندارد:

IEC 60884-1 "شاخه ها و پریز برق برای اهداف خانگی و مشابه - قسمت 1: الزامات عمومی" بند 24.18 ، شکل 35.

کاربرد:

It is used to test the groove, hole and the reverse taper. از آن برای تست شیار ، سوراخ و مخروط معکوس استفاده می شود. It has become an indispensable and important equipment in household appliances manufacturer, quality inspection departments and R & D institution detected safety performance of household electrical products. این شرکت به یک تجهیزات ضروری و مهم در تولیدکننده لوازم خانگی تبدیل شده است ، بخش های بازرسی کیفیت و موسسه تحقیق و توسعه عملکرد ایمنی محصولات برقی خانگی را تشخیص داده اند.

نمونه آزمون:

شیار ، سوراخ و پیشخوان را تست کنید

ویژگی:

1. مواد کاوشگر قطعات: فولاد ضد زنگ ، ابعاد: قطر Φ2.5 +0.05 0 ، طول بیش از 100 میلی متر است.

2. دسته نایلون ، مجهز به سوراخ های نخ M6 در انتهای دسته ، می توان آن را با دینامومتر فشار و فشار برای انجام آزمایش اعمال نیرو متصل کرد.

مولفه های:

مراحل عملیات

سنج مطابق شکل 35 ، با نیروی 1 N اعمال شده نباید بیش از 1.0 میلی متر از قسمت بالایی هر شیار ، سوراخ و یا برش معکوس یا مانند آن وارد شود ، در هنگام استفاده از سنج به طور موازی با سطح نصب / پشتیبانی و عمود بر قسمت مورد آزمایش ، همانطور که در شکل 36 نشان داده شده است.

توجه: تأیید اینکه آیا مطابق شکل 35 ، سنج بیش از 1.0 میلی متر وارد شده است با اشاره به سطح عمود بر صورت B و شامل قسمت فوقانی طرح کلی شیارها ، سوراخ ها ، نوارهای معکوس یا پسندیدن.
